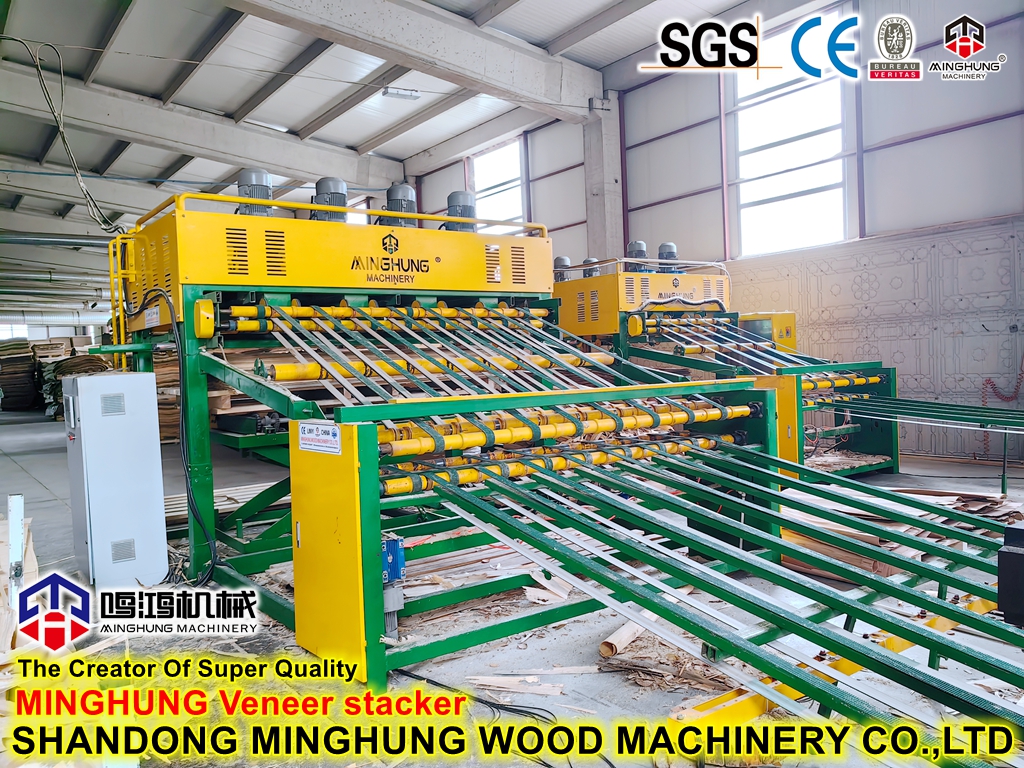

Ultra-İnce için Vakumlu Emme İstifleyici Kaplama Kontrplak
Ana bileşenler
Bileşen | Ana Fonksiyon ve Açıklama |

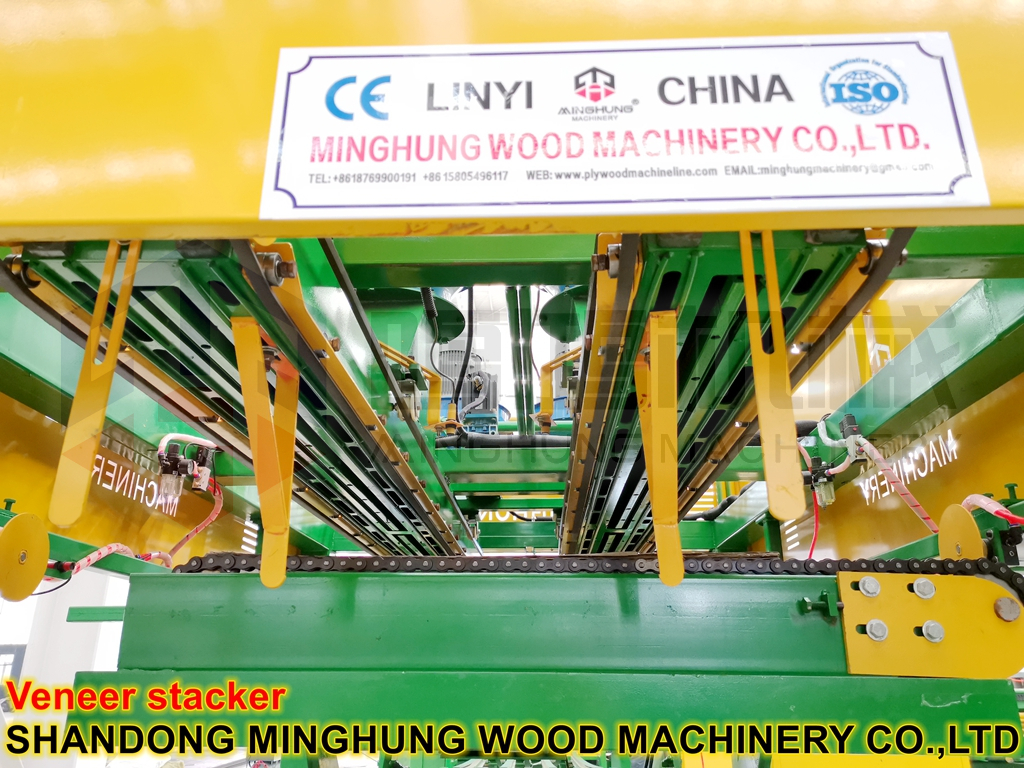

Taşıma Bölümü | Bir konveyör çerçevesi, tahrik makaraları ve özel bir konveyör bandından oluşur. Kayışta tipik olarak, vakum emme kuvvetinin kayış yüzeyi boyunca kaplama üzerinde etkili olmasını sağlayan geçiş delikleri bulunur. |

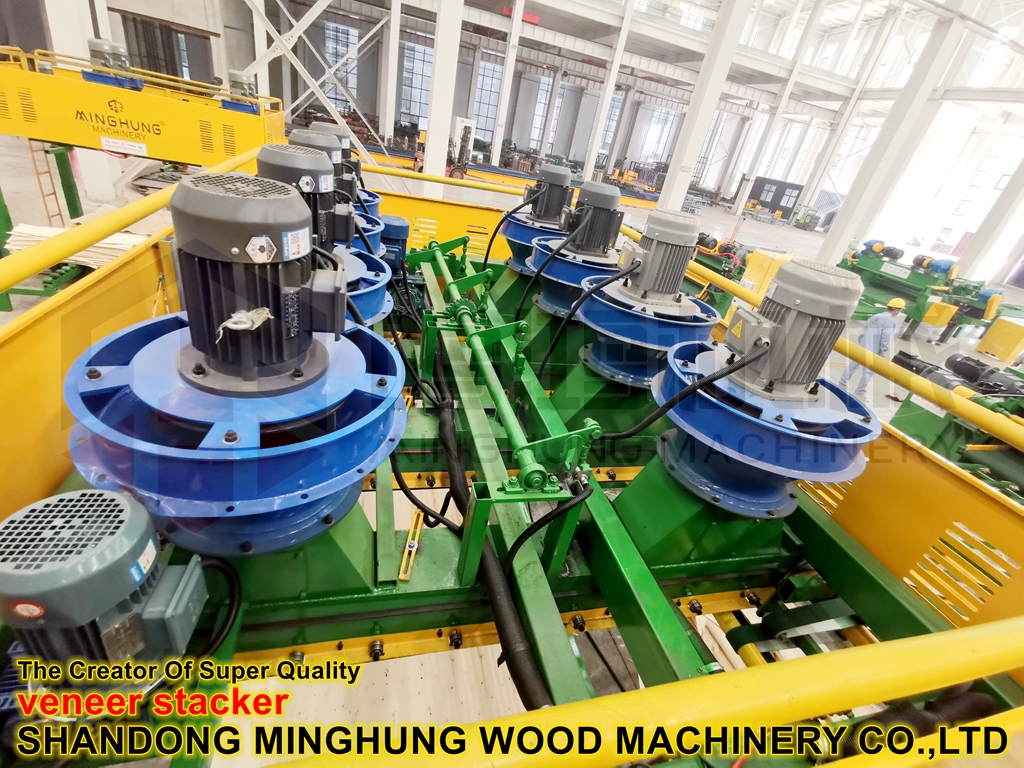

Vakum Emme Sistemi | Bu, bir fan (veya vakum pompası), emme odası (doldurma odası), boru hatları vb. dahil olmak üzere ekipmanın çekirdeğidir. Fanın çalışması, emme odası içinde sabit bir negatif basınç bölgesi oluşturur. |
Makine Çerçevesi | Ekipmanın operasyonel stabilitesini sağlayan, diğer tüm bileşenleri desteklemek ve monte etmek için kullanılan, çelik profillerden ve plakalardan kaynaklanmış yüksek mukavemetli bir yapı. |
Pnömatik Sistem | Silindirler, hava kaynaklı arıtma üniteleri (FRL), solenoid valfler vb.'den oluşur. Boşaltma cihazı ve hizalama cihazları gibi mekanizmalara güç sağlayarak itme, çekme ve sıkıştırma gibi eylemleri gerçekleştirir. |
Kaldırma Masası | Tipik olarak, sürekli büyüyen kaplama yığınını desteklemek için kullanılan, makas tipi bir hidrolik kaldırma masası veya motorla çalıştırılır. Sabit bir alım yüksekliğini korumak için yığın yüksekliği arttıkça otomatik olarak alçalır. |
Elektrik Kontrol Sistemi | Ekipmanın otomatik kontrolünü, parametre ayarını, durum izlemesini ve arıza alarm fonksiyonlarını gerçekleştirmek için dokunmatik ekran (HMI), invertörler, sensörler vb. ile birleştirilmiş bir PLC (Programlanabilir Mantıksal Kontrol Cihazı) etrafında merkezlenmiştir. |
Çalışma Süreci
1. Ultra İnce Kaplama Beslemesi: Ultra ince kaplamalar (0,2-1,5 mm), yukarı yöndeki soyma makinelerinden veya kurutuculardan istifleyici beslemesine iletilir. Kıvrılma önleyici baskı silindirleri düz giriş sağlar.
2. Mikro Basınçlı Emme: Değişken frekanslı fan çalışmaya başlar ve kaplama kalınlığına bağlı olarak mikro basınç moduna (-8 mbar ila -12 mbar) otomatik olarak ayarlanır. Yüksek yoğunluklu vantuzlar kaplamayı eşit şekilde kavrayarak yerel stres kırılmasını önler.
3. Sorunsuz Taşıma: Kaplama, esnek emme kayışı üzerinde 120 m/dakikaya kadar hızlarda sorunsuz bir şekilde taşınır. Hafif tasarım start-stop etkisini en aza indirir.
4. Akıllı Konumlandırma: Fotoelektrik sensörler kaplama konumunu gerçek zamanlı olarak algılar. Kontrol sistemi, önceden ayarlanmış parametrelere göre en uygun bırakma zamanlamasını hesaplar. İnce kaplamalarda sistem, serbest bırakma bölgesini kalınlığa ve hıza göre otomatik olarak düzeltir.
5. Nazik Serbest Bırakma: Servo tahrikli itici kol, kaplamayı hafif bir hareketle serbest bırakır. Yerleştirme hatası ±1 mm dahilindedir ve kaplama, kaldırmalı istifleme platformuna düzgün bir şekilde iner.

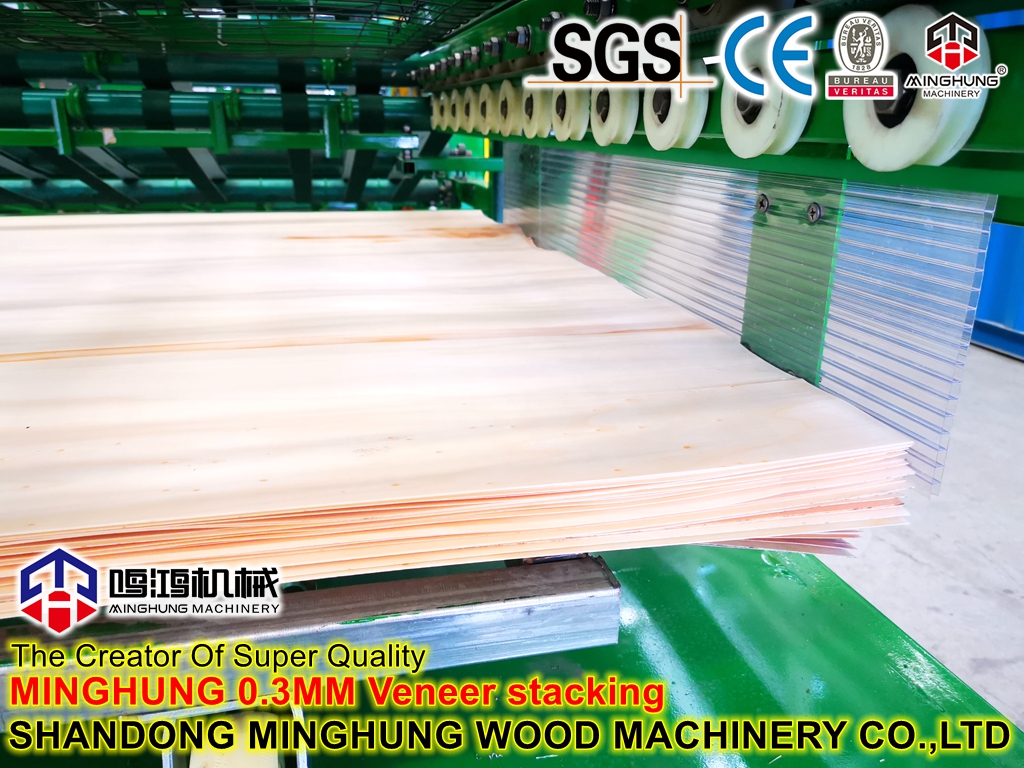

6. Hassas İstifleme: İstifleme platformu, sabit bir yığın üst yüksekliğini koruyarak ve ince kaplamaların sürüklenmesini ve yanlış hizalanmasını önleyerek otomatik olarak bir kaplama kalınlığı (0,1 mm hassasiyet) kadar alçalır.
7. Tam Yığın Çıkışı: Önceden ayarlanmış yığın yüksekliğine ulaşıldığında platform, forkliftle kaldırılmak veya konveyör aracılığıyla aktarılmak üzere ultra ince kaplamaların tüm yığınını teslim eder.
Ana Özellikler
4 feet kaplama istifleyici |
|
modeli | MH-VS127A |
kaldırma modu | hidrolik kaldırma * 3kw * 1 takım |
fan motoru | 5.5kw*2 adet |
sürüş motoru | 3kw*2 adet |
pres kaplama motoru | 2.2kw * 1 adet |
atık kaplama konveyörü | 2.2kw * 1 adet |
toplam güç | 25kw |
kaplama boyutu | 900-1300*600-1300mm |
kalınlık | <3,6 mm |
toplam ağırlık | 2,5 ton |
boyut | 5500*2000*2750mm |
|
|

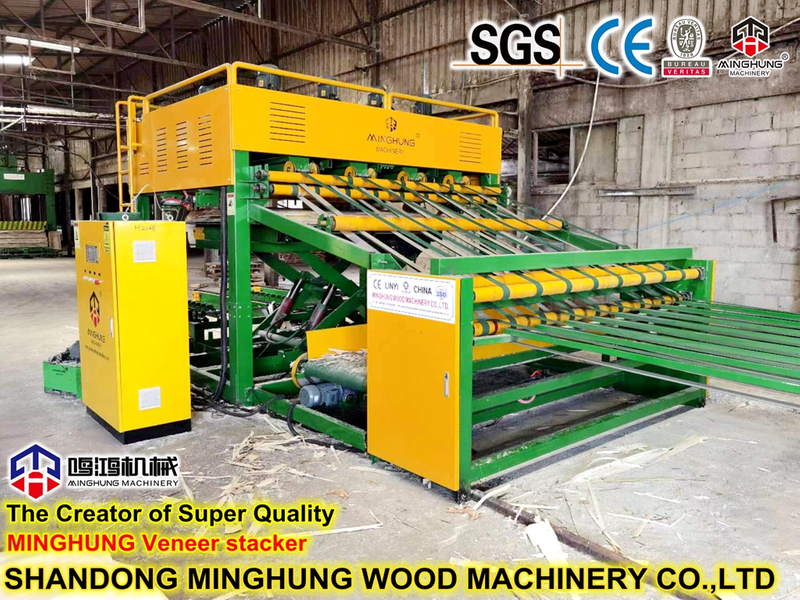

8 feet kaplama istifleyici |
|
modeli | MH-VS2600A |
kaldırma modu | hidrolik kaldırma *3kw*1 takım |
fan motoru | 5.5kw*4 adet |
sürüş motoru | 3kw*2 adet |
pres kaplama motoru | 2.2kw * 1 adet |
atık kaplama konveyörü | 2.2kw * 1 adet |
toplam güç | 35kw |
kaplama boyutu | 2300-2600*600-1400mm |
kalınlık | <3,6 mm |
toplam ağırlık | 5 ton |
boyut | 6500*3200*2750mm |
Ana avantajlar
1. Ultra İnce Kaplamalar için Tasarlandı: 0,2-1,5 mm ultra ince kaplamaların fiziksel özelliklerine göre özel olarak tasarlandı ve kırılganlık, kıvrılma ve zor emme gibi sektördeki sorunlu noktaları temelden çözüyor.
2. Mikro Basınçlı Emme Teknolojisi: Hassas şekilde ayarlanabilen emme kuvvetine sahip bölgeli mikro basınçlı vakum kontrolü, geleneksel istifleyicilerde yaygın olarak görülen aşırı emişin neden olduğu ultra ince kaplamaların kırılmasını önler.
3. Esnek Taşıma Sistemi: Hafif emme kayışı ve servo tahrikli itme mekanizması, başlatma-durdurma ve bırakma etkisini en aza indirerek ince kaplamaların sağlam ve hasarsız kalmasını sağlar.
4. Hıza Uyarlanabilir Ayırma: Kaplama kalınlığına ve taşıma hızına bağlı olarak bırakma zamanlamasını ve bölgesini otomatik olarak düzelterek farklı ince kaplama spesifikasyonları için hassas yerleştirme sağlar.
5. Anti-Statik Tasarım: Konveyör bantları ve istifleme platformları, ultra ince kaplamaların statik elektrik nedeniyle yapışmasını önlemek ve istiflemenin düzgünlüğünü sağlamak için antistatik malzemeler kullanır.
6. Enerji Verimliliği ve Yüksek Hız: Değişken frekanslı fanlar, 120 m/dak'lık yüksek hızlı istifleme kapasitesini korurken, geleneksel modellere kıyasla %30'un üzerinde enerji tasarrufu sağlayarak isteğe bağlı güç sağlar.
7. Endüstri Lideri İstifleme Düzgünlüğü: Servo kontrolle birleştirilmiş yüksek hassasiyetli sensörler, istif kenarları sanki bir bıçakla kesilmiş gibi düzgün olacak şekilde ±1 mm dahilinde yerleştirme hatası elde eder.
8. Akıllı Çalışma: PLC, ultra ince kaplamalar için yerleşik bir parametre kitaplığına sahiptir ve farklı kalınlıklar için optimize edilmiş istifleme parametrelerinin tekrarlanan manuel ayarlamalara gerek kalmadan tek dokunuşla çağrılmasına olanak tanır.
Hakkımızda
Hizmetlerimiz
Ücretsiz Numune Testi: Ekipman performansını doğrulamak amacıyla müşterinin ultra ince kaplamaları (0,2 mm'den başlayan) için ücretsiz istifleme testleri sunuyoruz.
Özelleştirilmiş Tasarım: Ultra ince kaplamaların özel gereksinimlerine (örneğin, özel boyutlar, belirli nem içeriği) göre standart dışı tasarım ve modifikasyon.
Profesyonel Kurulum ve Devreye Alma: Ultra ince kaplama üretim hatlarına mükemmel uyum sağlamak üzere yerinde kurulum ve devreye alma rehberliği için gönderilen deneyimli teknisyenler.
Operasyon Eğitimi: Parametre ayarı, sorun giderme ve günlük bakım da dahil olmak üzere, ultra ince kaplama istifleme konusunda müşteri operatörlerine yönelik özel eğitim.
Yedek Parça Temini: Global yedek parça merkezleri, hızlı tedarik için ultra ince kaplamalı özel vantuz ve contalar gibi aşınan parçaları stoklamaktadır.
Uzaktan Teknik Destek: Müşteri sorunlarına hızlı yanıt için 7/24 çevrimiçi teknik destek.
