Temel Özellikler ve Avantajlar
Verimli Çok Fonksiyonlu İşleme: Hammadde verimini en üst düzeye çıkarmak için çeşitli çaplardaki kütüklerin ve ağaç çekirdeklerinin işlenmesine uygun, soyma ve sabit uzunlukta kesme kontrolünü entegre eder.
Üstün Soyma Hassasiyeti: Kaplamanın mükemmel kalınlık toleransına ve pürüzsüz bir yüzeye sahip olmasını sağlamak için Optimal Soyma Geometrisi (OPG) teknolojisini kullanır. Soyma kalınlığı hatası ±0,01mm dahilinde kontrol edilebilir.
Akıllı Otomatik Kontrol: Sistem, yüksek performanslı bir PLC ve renkli HMI arayüzü ile kontrol edilir. Soyma kalınlığı ve kesme uzunluğu için parametre ayarlama ve hesaplamayı entegre ederek basit kullanım ve yüksek derecede otomasyon sunar.
Kararlı ve Güvenilir Tahrik: Çekirdek sürücü, istikrarlı ve düzgün bir soyma işlemi sağlamak için mükemmel hız kontrol doğruluğu, düşük frekanslı tork ve hızlı dinamik tepki sağlayan yüksek performanslı vektör invertörleri veya servo sistemlerini kullanır.
|
Teknik Özellikler
Öğe | Parametre / açıklama |
Uygun Kütük Çapı | Orta Aralık (örn. 100mm - 600mm, özelleştirilebilir) |
Maks. Soyma Uzunluğu | Özelleştirilebilir (Ortak aralık: 800mm - 2600mm) |
Soyma Kalınlığı Aralığı | 0,5mm - 5,0mm (ayarlanabilir) |
Kalınlık Doğruluğu | ≤ ±0,01 mm |
Kesim Boyu Hatası | ≤ ±20 mm |
Kontrol Çekirdeği | Endüstriyel PLC, yüksek hızlı darbeyi ve çoklu makine iletişimini destekler |
Sürücü sistemi | Koordineli tahrik için AC servo sistemleri ve yüksek performanslı invertörler |
Ana Güç Gereksinimi | 380V, 3 Faz, 50Hz (bölgesel standartlara göre özelleştirilebilir) |
Anahtar İşlevler | Milsiz soyma, otomatik sabit uzunlukta kesme, çevrimiçi kalınlık ince ayarı |
|
Uygulama Videosu
|

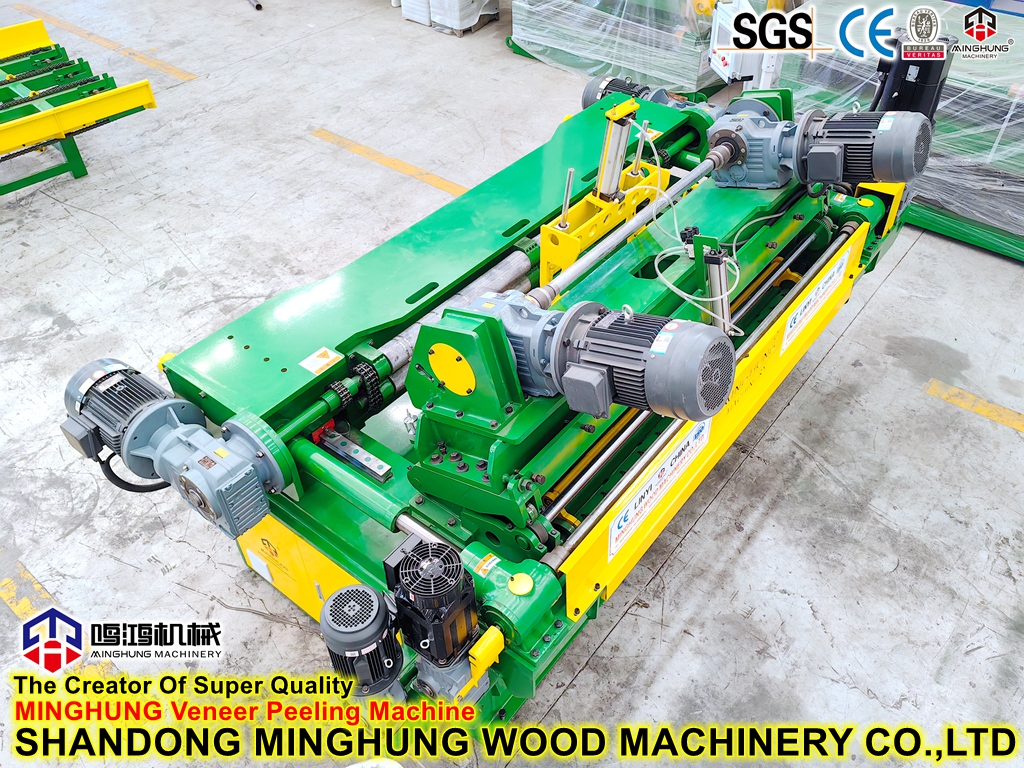

Ana Bileşen Yapısı
1. Mekanik Yapısal Bileşenler
Yatak ve Taban: Yüksek hızlı soyma sırasında genel sağlamlık ve stabilite sağlayan, titreşimi en aza indiren ağır hizmet tipi çelik yapı.
Mesnetli ve Punta: Kütüğün dönüşünü kelepçelemek ve yönlendirmek için kullanılır. Orta büyüklükteki makineler genellikle, küçük çaplı maçaların ikincil işlenmesine olanak tanıyan, sürtünme silindirleri tarafından tahrik edilen, milsiz bir tasarıma sahiptir.
Taşıma Düzeneği: Soyma bıçağını, baskı çubuğunu ve ince ayar mekanizmasını barındıran çekirdek bileşen. Hassas soyma hareketini gerçekleştirir ve besleme doğruluğu doğrudan kaplama kalınlığını belirler.
İletim Sistemi: Ana motoru, dişli kutusunu, dişlileri ve kurşun vidaları içerir. Gücü mile ve taşıyıcıya aktararak kütük dönüşüne ve hassas taşıyıcı beslemesine olanak tanır.
2. Kontrol ve Tahrik Sistemi
PLC Kontrol Sistemi: Makinenin 'beyni'. Operatör komutlarını ve sensör sinyallerini alır, taşıyıcı besleme hızını iş mili dönüşüyle hassas bir şekilde koordine eder ve otomatik kesmeyi kontrol eder.
Servo/İnverter Tahrik Sistemi: Makinenin 'kasları'. Stabil soyma ve enerji verimliliği elde etmenin anahtarı olan taşıyıcı beslemesi ve iş mili dönüşü için yüksek hassasiyetli, değişken hızlı güç sağlar.
İnsan-Makine Arayüzü (HMI): Operatörlerin parametreleri (kalınlık, uzunluk) ayarlaması, durumu izlemesi ve arızaları teşhis etmesi için birincil arayüz görevi gören renkli bir dokunmatik ekran.
Sensör Sistemi: Kapalı döngü kontrolü oluşturmak için makine durumu hakkında gerçek zamanlı geri bildirim sağlayan kodlayıcılar (hız ve konum ölçümü), yakınlık anahtarları vb. içerir.
3. Yardımcı Fonksiyonel Bileşenler
Otomatik Kesme Cihazı: Kaplama çıkışına entegre olup, kaplamayı önceden ayarlanmış uzunluğa ulaştığında otomatik olarak kesmek için PLC tarafından kontrol edilir.
Kaplama Taşıma ve Sarma Mekanizması: Sürekli soyulmuş kaplamayı nazikçe taşır ve düzleştirir, gerektiği gibi sarar veya istifler.
Hidrolik/Pnömatik Sistem: Punta sıkma ve göbek çıkarma gibi yardımcı eylemler için güç sağlar.
Yağlama ve Soğutma Sistemi: Uzun süreli çalışma sırasında kılavuz raylar ve kılavuz vidalar gibi hareketli parçaların hassasiyetini ve uzun ömürlü olmasını sağlar.
Temel Tasarım Özelliklerinin Özeti
Entegre Süreç: Soyma, uzunluk ölçümü ve kesme işlemlerini tek bir otomatik, yüksek verimli iş akışında birleştirir.
Akıllı Kontrol: PLC ve Servo Sistem etrafında merkezlenmiş olup kalınlık doğruluğu (±0,01 mm) ve proses stabilitesi sağlar.
Özel Yapı: Milsiz tasarım ve ağır hizmet tipi yatak, çok işlevlilik ve yüksek sağlamlık arasında bir denge sağlar.
|
Aoolications
Öncelikle kontrplak fabrikalarında, ahşap bazlı panel tesislerinde ve mobilya kaplama fabrikalarında çeşitli ahşap kaplamaların soyulması üretiminde kullanılır.
|
Ürün ambalajı
|
Satış Sonrası Servis ve Destek
Global Teslimat: Verilen ihracat ambalajı (ahşap kasa/çelik çerçeve), CIF/FOB terimlerini destekler, gümrükleme belgelerine yardımcı olur.
Kurulum ve Devreye Alma: Deneyimli mühendis ekiplerini kurulum rehberliği, ekipman devreye alma ve deneme üretimi için müşterinin fabrikasına gönderin.
Teknik Eğitim: Müşterinin operatörleri, bakım ve yönetim personeli için bağımsız olarak çalışana kadar kapsamlı teorik ve pratik eğitim.
Garanti Taahhüdü: Tüm makine için 12 aylık garanti, ömür boyu teknik danışma ve ücretli yedek parça arzı.
Uzaktan Destek: 7x24 Çevrimiçi teknik danışmanlık, uzaktan teşhis ve video görüşmesi yoluyla sorun giderme ile mevcuttur.
|
