Yüksek Emiş Gücüne Sahip Kontrplak Vakumlu İstifleyici, kontrplak, çok katmanlı levhalar, MDF ve diğer panel malzemelerinin otomatik istiflenmesi için özel olarak tasarlanmıştır. Yüksek negatif basınçlı vakumlu adsorpsiyon sistemi ve geniş alanlı vantuz dizisiyle donatılan bu cihaz, 3 tona kadar ağırlığa sahip panel istiflerini stabil bir şekilde işleyerek hızlı ve hasarsız istifleme sağlar. Makinenin tamamı bir PLC tarafından akıllı bir şekilde kontrol ediliyor ve bu sayede yukarı ve aşağı üretim hatlarıyla kesintisiz bağlantı sağlanıyor, istifleme verimliliği önemli ölçüde artırılırken işçilik maliyetleri ve yüzey çizilmesi riski de azaltılıyor. Kontrplak üretim tesisleri, ahşap işleme merkezleri ve panel depolama ve lojistik operasyonları için idealdir.
|
Ürün Açıklaması
Yüksek Emiş Gücüne Sahip Kontrplak Vakumlu İstifleyici, geniş formatlı, yüksek yoğunluklu kontrplakların istiflenmesi için geliştirilmiş otomatik bir çözümdür. Temel avantajı, çok kademeli yüksek akışlı vakum pompaları ve bir depolama tankının biyomimetik olarak tasarlanmış gruplandırılmış vantuz dizisiyle eşleştirilmiş bir kombinasyonu olan 'yüksek emiş gücü' vakum sisteminde yatmaktadır. Panel yüzeyinde hafif toz veya pürüz olsa bile sistem güvenilir adsorpsiyon gücü sağlayarak panellerin kaymasını veya kaymasını önler.
|

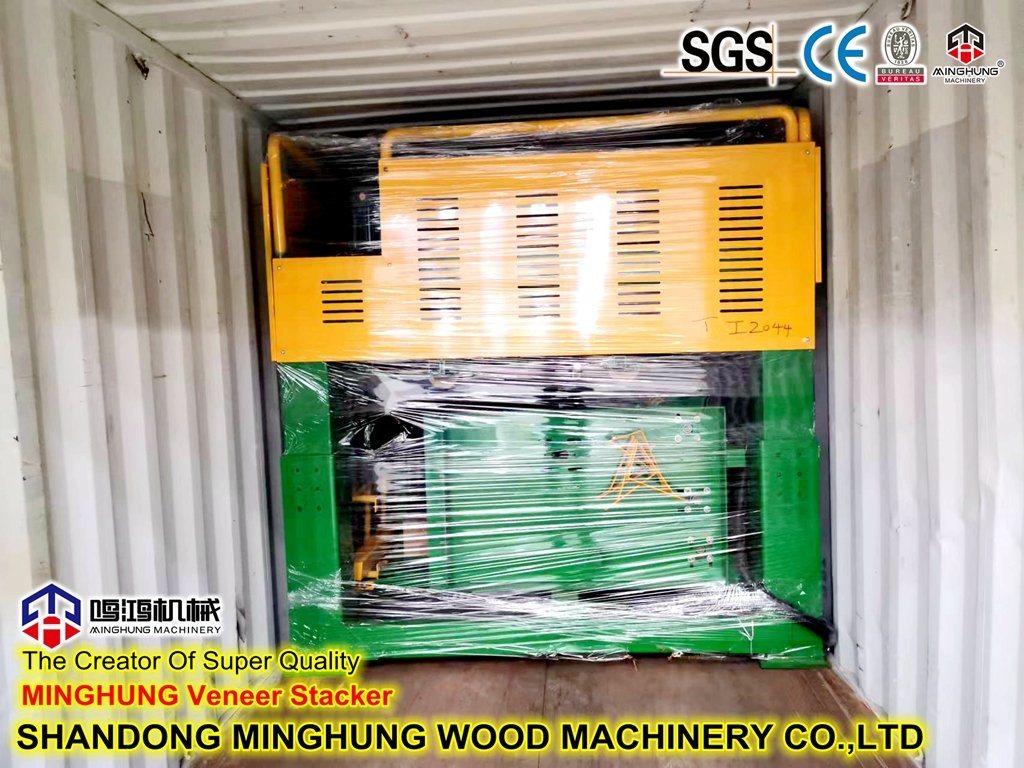

Ürün ambalajı
|
Anahtar Özellikler
1. Süper Güçlü Adsorpsiyon Kapasitesi: 800 kg'a kadar maksimum emiş gücü (birleşik vantuz). 2 mm'den 40 mm'ye kadar kalınlığa uyum sağlayacak şekilde bir veya daha fazla ince levhayı aynı anda alma kapasitesine sahiptir.
2. Hasarsız İstifleme: Vantuzlar, yumuşak temas yüzeylerine sahip, aşınmaya dayanıklı, iz bırakmayan kauçuktan yapılmıştır. İstifleme sırasında herhangi bir girinti veya çizik oluşmaması, birinci sınıf yüzey kalitesi sağlar.
3. Akıllı Kontrol Sistemi: 7 inç dokunmatik ekrana sahip Siemens/Mitsubishi PLC. Çoklu istifleme modları önceden ayarlanabilir (örn. tek katmanlı döndürme istifi, hizalanmış istif, kademeli istif) ve tek tuşla çağrılabilir.
4. Esnek Boyut Uyarlaması: Emme kolu gruplarının genişliği, 1220 mm'den 2500 mm'ye kadar panel genişliklerine ve 2440 mm'den 5000 mm'ye kadar uzunluklara uyacak şekilde elektrikli veya manuel olarak ayarlanabilir.
5. Yüksek Hızlı Kararlı Çalışma: Kaldırma ve çaprazlama mekanizmalarında servo motorlar + doğrusal kılavuz raylar kullanılır. İstifleme döngüsü dakikada 8-10 sayfaya kadar ulaşabilir.
6. Kapsamlı Güvenlik Koruması: Lazer çarpışma önleyici radar, gerçek zamanlı vakum basıncı izleme, acil durdurma düğmesi ve aşırı yük alarmı ile donatılmıştır; CE uyumludur.
|
Çalışma Prensibi
Üretim hattından gelen kontrplak, bir konveyör rulo tablası aracılığıyla istifleme istasyonuna ulaşır. Bir fotoelektrik anahtar panelin gelişini algılar, ardından vakumlu istifleyicinin kaldırma çerçevesi alçalır, vantuzları panel yüzeyiyle temas ettirir ve vakum oluşturur. Önceden ayarlanmış negatif basınç değerine ulaşıldığında kaldırma çerçevesi yükselir, çapraz mekanizma paneli istifleme paleti üzerinde hareket ettirir, vakum serbest bırakılır ve panel düşürülür; böylece bir istifleme döngüsü tamamlanır. Eylem, önceden ayarlanmış istif yüksekliğine ulaşılana kadar tekrarlanır ve ardından otomatik olarak palet değişimi veya boşaltma tetiklenir.
|

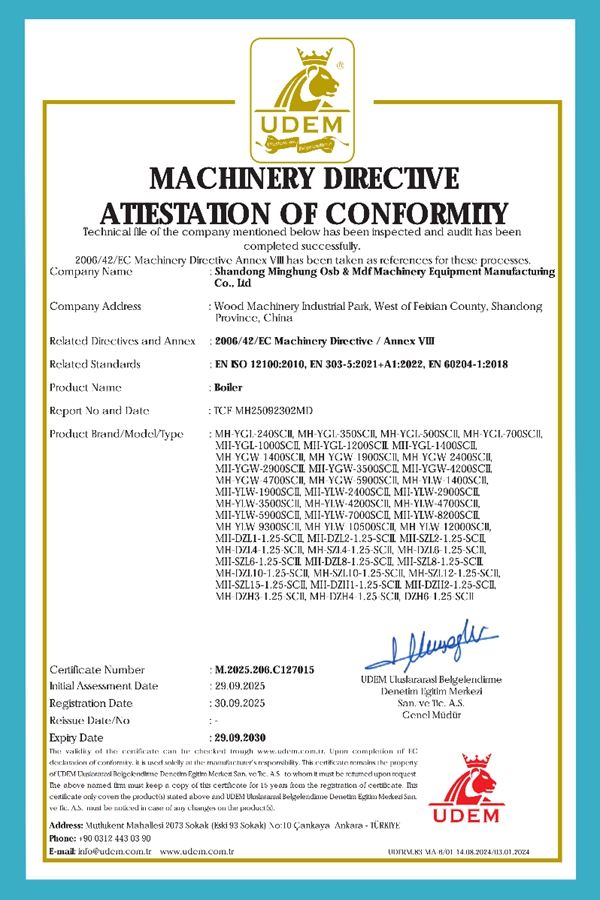

Sertifikalar
|
İstifleyicinin Ana Bileşenleri
1. Vakum Adsorpsiyon Sistemi
2. Kaldırma Mekanizması
3. Çapraz Geçiş (Yatay Seyahat) Mekanizması
4. Çerçeve ve Portal Yapısı
5. Taşıma ve Merkezleme Sistemi
6. İstifleme Platformu / Palet Değiştirme Sistemi
7. Elektrik Kontrol Sistemi: PLC+7-10 inç dokunmatik ekranlı HMI
8. Güvenlik Koruma Cihazları
9. Pnömatik Yardımcı Sistem (vakum tahliyesi ve yardımcı işlemler için)
|
Başvuru
Kontrplak sıcak pres sonrası otomatik istifleme
Zımpara hatlarında bitmiş ürünün paletlenmesi
Panel kesiminden sonra istifleme ve aktarma
Mühendislik döşemeleri için temel malzeme istifleme
Avantajlar
Geleneksel mekanik tutucular veya manuel istiflemeyle karşılaştırıldığında yüksek emişli vakum yöntemi, panellerdeki yüzey hasarını tamamen ortadan kaldırır ve eğrilmiş panellere daha iyi uyum sağlar. Makine kompakt bir yapıya, az sayıda bakım noktasına, kolayca değiştirilebilen vakum filtrelerine ve uzun vadeli düşük işletme maliyetlerine sahiptir. Antistatik vantuz, temiz oda konfigürasyonu ve uzaktan teşhis modülleri gibi standart dışı özelleştirme seçenekleri sunuyoruz.
Müşteri grubu fotoğrafları
Daha fazla bilgi için hoş geldiniz bizimle iletişime geçin, size hızlı bir şekilde cevap vereceğiz ve sizinle birlikte çalışan videolar sunacağız.
