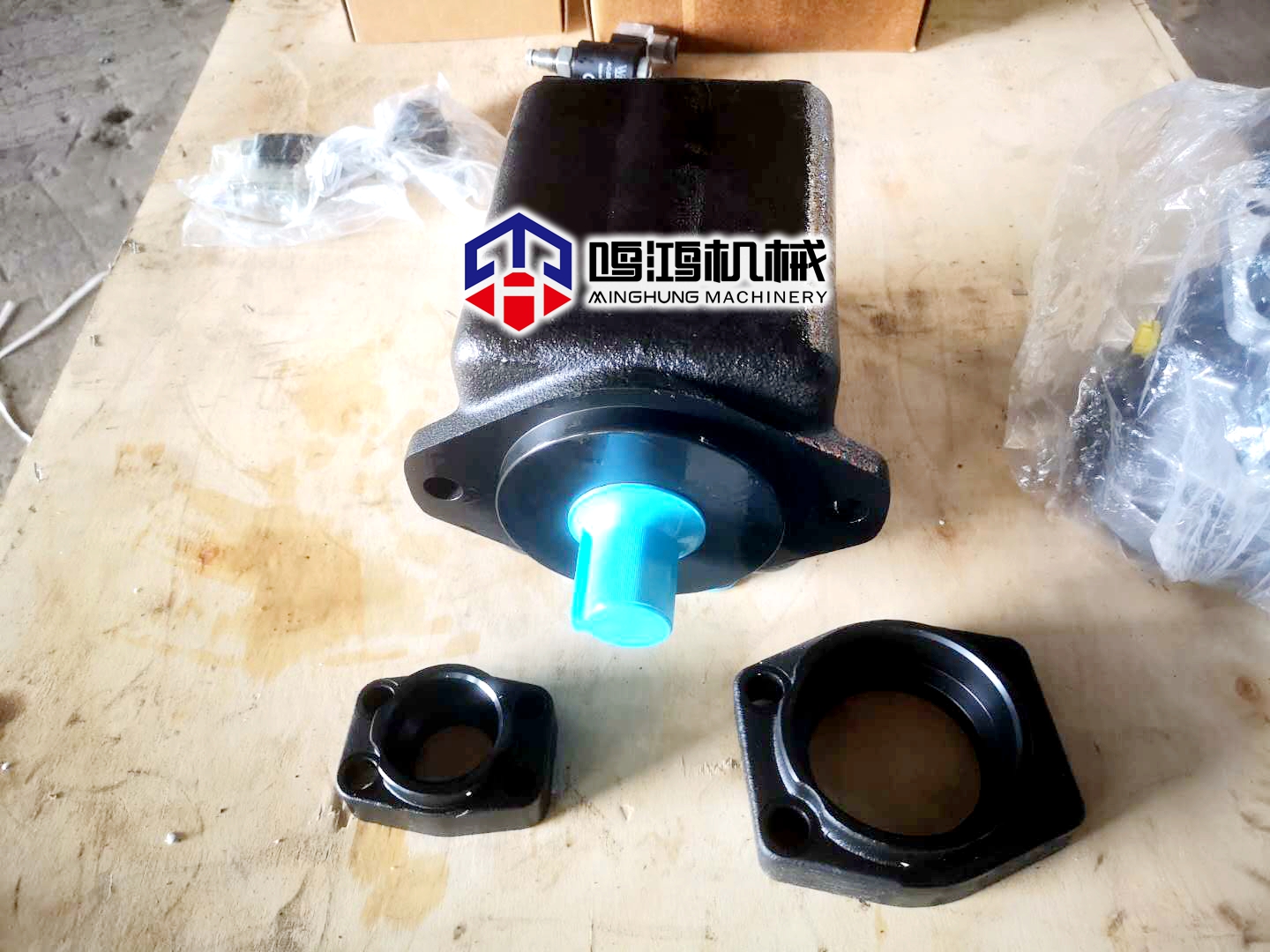

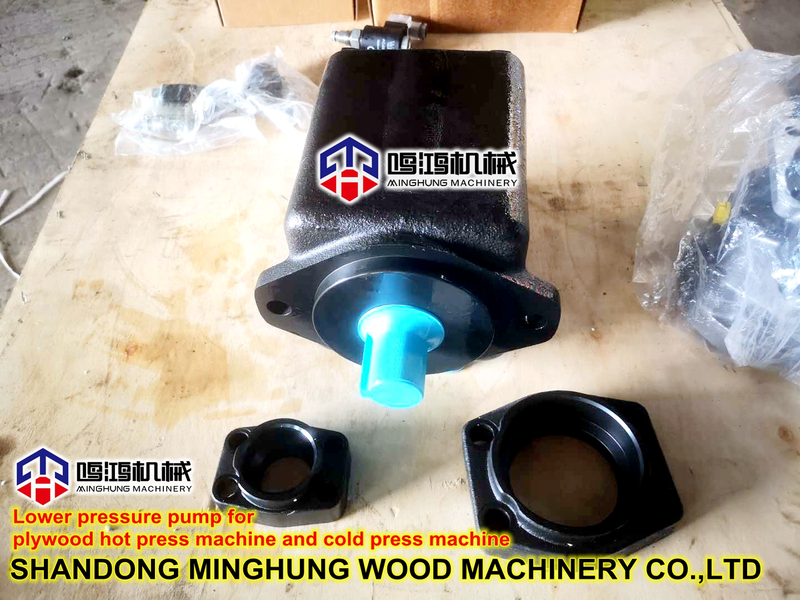

Kontrplak makinesi hidrolik istasyonu için Alt Basınç Pompası
Tek etkili kanatlı pompa ve çift etkili kanatlı pompanın çalışma prensibi
Dalgıç pompa, hidrolik pompa, oransal valf
Hidrolik pompa
Kantitatif pompalar: kanatlı pompalar, radyal pistonlu pompalar, dişli pompalar.Değişken pompa: kanatlı pompa, eksenel pistonlu pompa, oransal kontrollü pompa-çoklu pompa-manuel pompa-Atex patlamaya dayanıklı pompa
Servo silindir hidrolik silindir, standart silindir hidrolik silindir patlamaya dayanıklı silindir paslanmaz çelik silindir

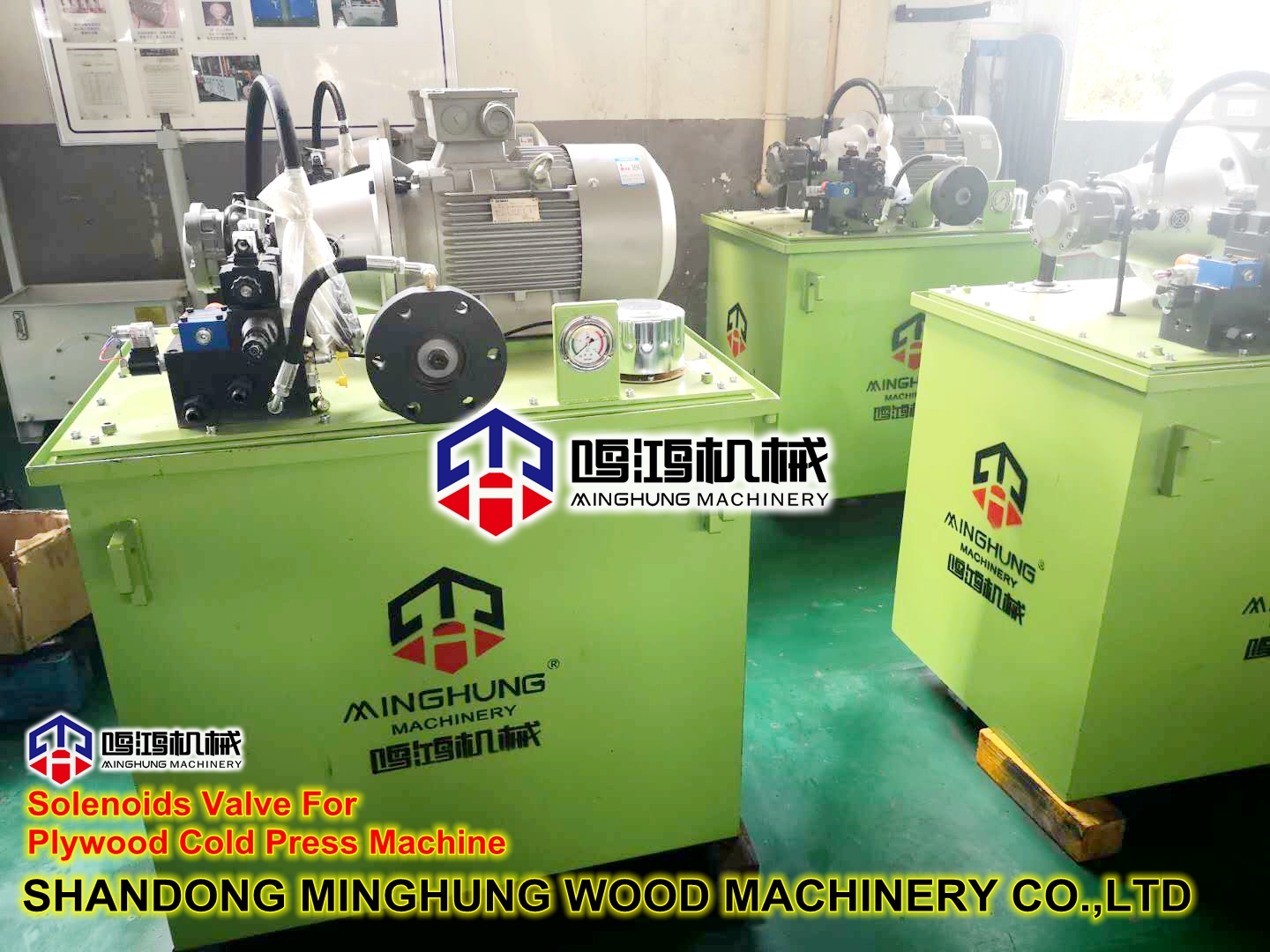

Konvansiyonel valf & modüler valf, tahliye valfi, pilot valf, iki kademeli solenoid valf, emniyet valfi, yön açma/kapama kontrolü, pnömatik yön valfi, hidrolik yön valfi
1. Tek etkili kanatlı pompanın çalışma prensibi
Pompa, rotor 1, stator 2, kanatlar 3, yağ dağıtım plakası ve uç kapaktan oluşur.Statorun iç yüzeyi silindirik bir deliktir.Rotor ve stator arasında bir eksantriklik vardır.Kanatlar, rotorun yuvalarında esnek bir şekilde kayabilir.Rotor döndüğünde santrifüj kuvvetinin etkisi altında ve bıçağın kökündeki basınçlı yağ, bıçağın üst kısmı statorun iç yüzeyine sıkıca tutturulmuştur, bu nedenle iki bitişik kanat, yağ dağıtım plakası, stator ve rotor kapalı bir çalışma boşluğu oluşturdu.Rotor saat yönünün tersine döndüğünde, şeklin sağ tarafındaki kanatlar dışarı doğru uzanır ve kapalı çalışma odasının hacmi kademeli olarak artarak bir vakum oluşturur, böylece yağ, yağ emme ağzından 6 ve üst pencereden emilir. Yağ dağıtım plakası 5. Ve resmin sol tarafında.Kanatlar içeri doğru geri çekilir, sızdırmaz boşluğun hacmi kademeli olarak azalır ve sızdırmaz boşluktaki yağ, yağ dağıtım plakasının başka bir penceresinden ve yağ basınç portundan 1 dışarı doğru bastırılır ve sisteme verilir.Bu tür pompa, rotorun bir dönüşü sırasında yağı bir kez emer ve basınçlandırır, bu nedenle tek etkili pompa olarak adlandırılır.Rotor, radyal hidrolik dengesiz kuvvete maruz kalır, bu nedenle dengesiz pompa olarak da adlandırılır ve yatak yükü nispeten büyüktür.Stator ve rotor arasındaki eksantriklik değiştirilerek pompanın yer değiştirmesi değiştirilebilir, dolayısıyla bu tip pompa değişken bir pompadır.
2. Çift etkili kanatlı pompanın çalışma prensibi
Çalışma prensibi, tek etkili kanatlı pompanınkine benzer.Fark, stator yüzeyinin iki uzun yarıçaplı yay, iki kısa yarıçaplı yay ve dört geçiş eğrisinden oluşan sekiz kısımdan oluşması ve stator ile rotorun eşmerkezli olmasıdır..Şekilde rotorun saat yönünde dönmesi durumunda sızdırmaz çalışma odasının hacmi yağ emiş bölgesi olan sol üst ve sağ alt köşelerde kademeli olarak artmakta, sol alt ve sağ üst köşelerde ise kademeli olarak azalmaktadır. yağ basıncı alanıdır;yağ emme alanı Yağ basınç alanı arasında yağ keçesi alanından bir bölüm vardır ve bunları ayırır.Bu pompanın rotoru bir kez döner, her sızdırmaz çalışma odası yağ emme ve yağ basıncını iki kez tamamlar, bu nedenle çift etkili kanatlı pompa olarak adlandırılır.Pompanın iki emme bölgesi ve iki basınç bölgesi radyal olarak simetriktir ve rotora etki eden hidrolik basınç radyal olarak dengelenmiştir, bu nedenle buna dengeli kanatlı pompa da denir.
Çift etkili kanatlı pompanın anlık akışı titreşimlidir ve kanat sayısı 4'ün katı olduğunda titreşim hızı küçüktür. Bu nedenle, çift etkili kanatlı pompanın kanat sayısı genellikle 12 veya 16'dır. .
