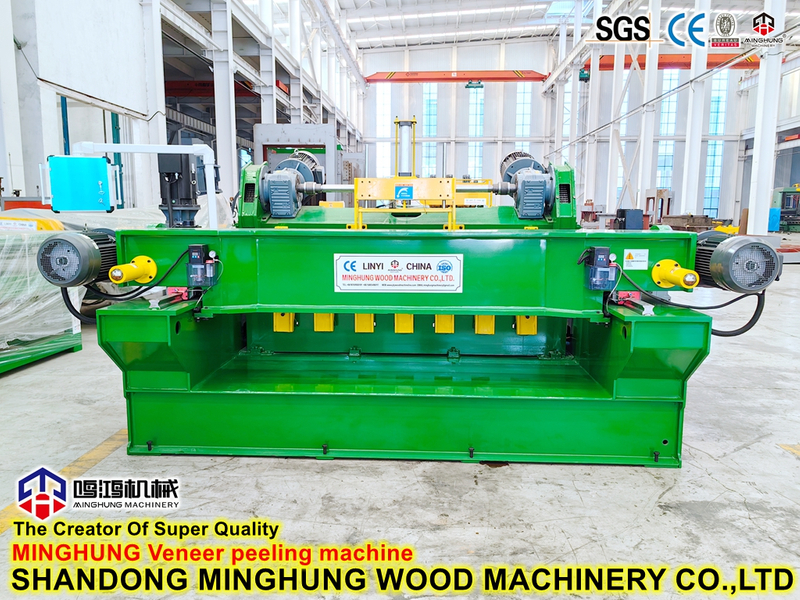

4 Ayak / 8 Ayak Milsiz Hidrolik Kaplama Soyma Makinesi
1. Günlük Hazırlama
Kütükleri gerekli uzunlukta (4 ft veya 8 ft) soyun ve kesin. Uç kareleme kritik değildir (çekirdeksiz tasarımın kütük uçlarında daha düşük gereksinimleri vardır).
2. Yükleme ve Sıkma

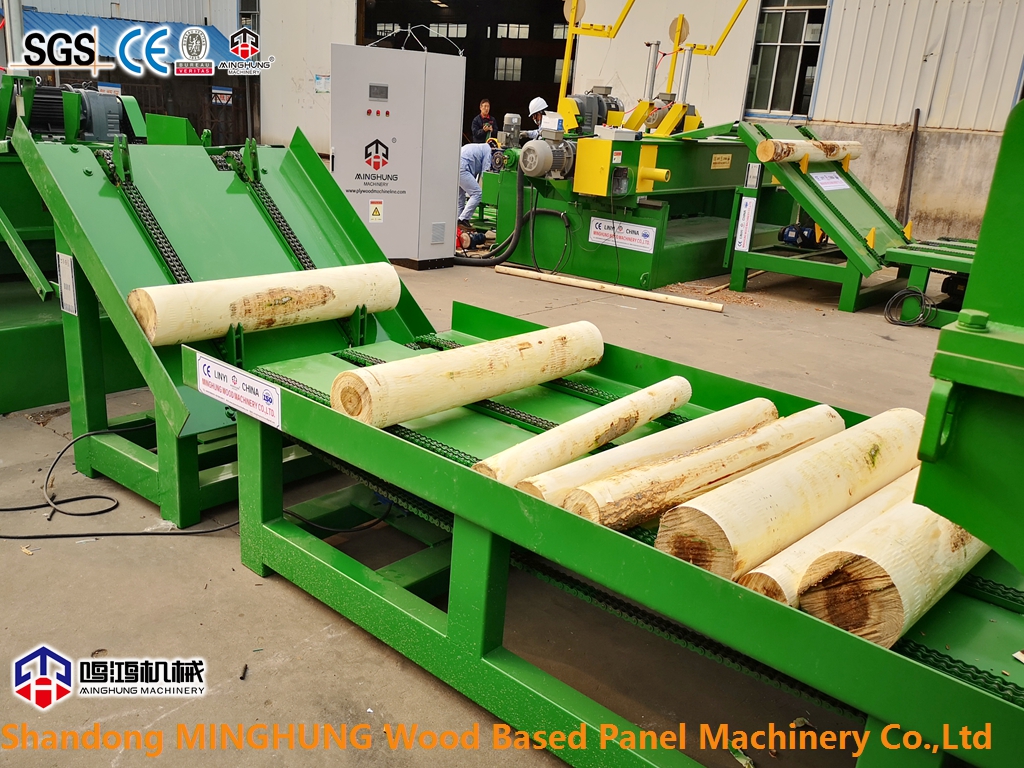

Günlüğü bir yükleme rafı aracılığıyla veya manuel olarak yükleyin. Hidrolik sistem, kütüğü mil olmadan sıkıştırmak için iki set sürtünme silindirini (alt ve yan/üst silindirler) çalıştırır.
3. Döndürme ve Soyma

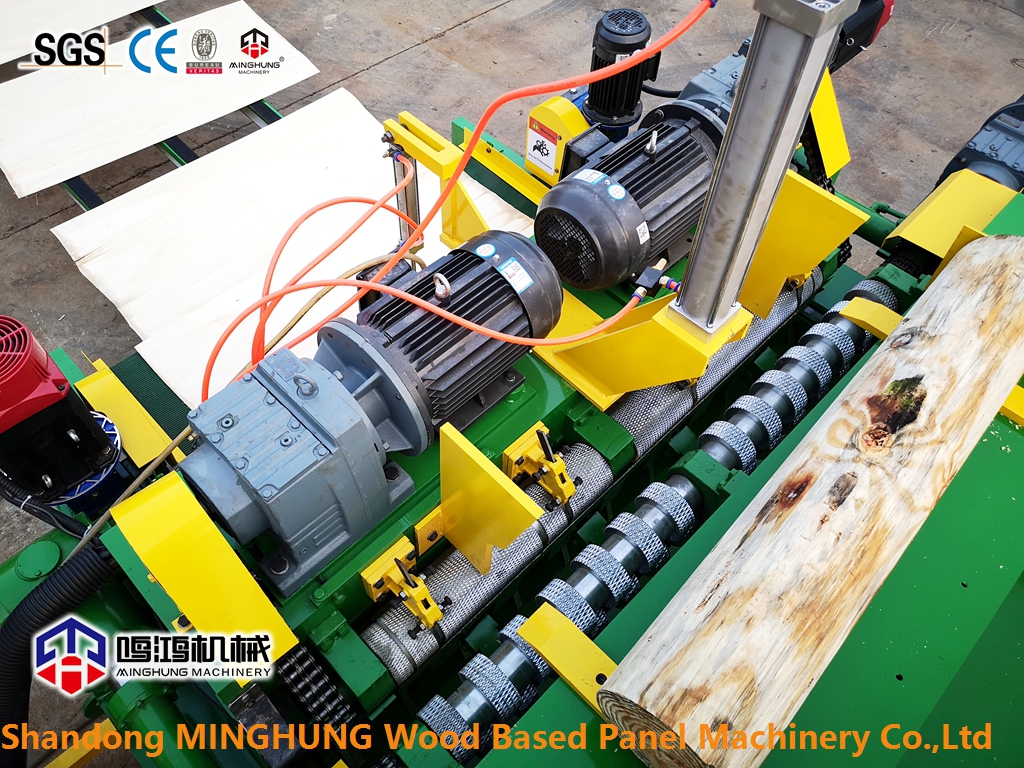

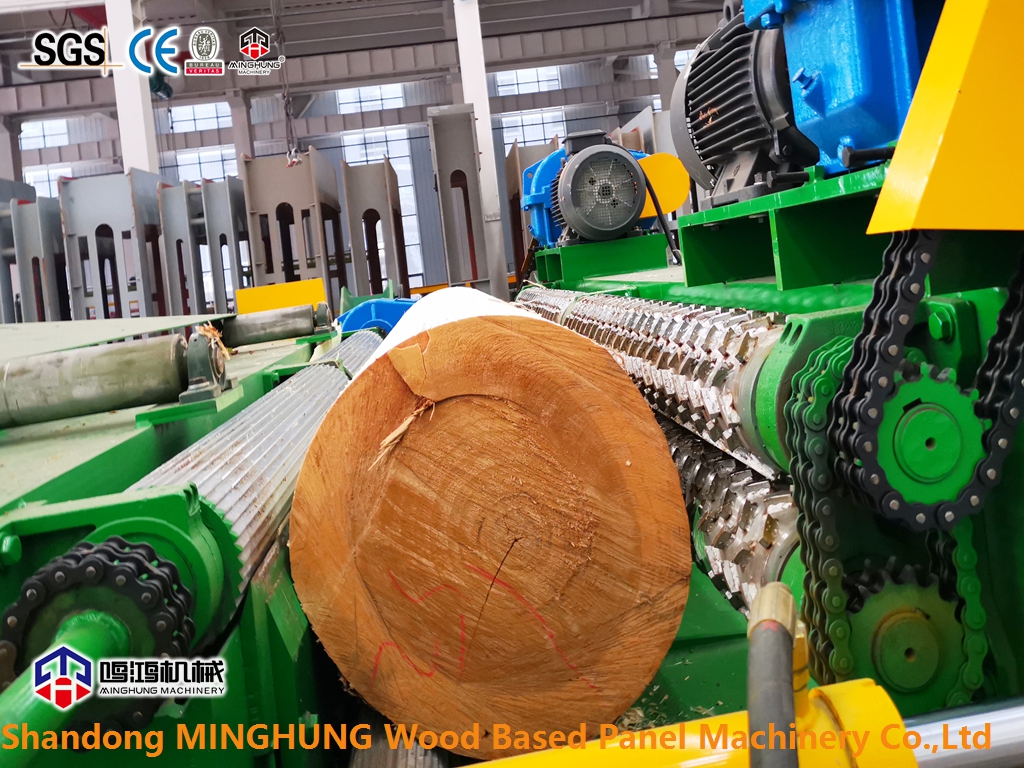

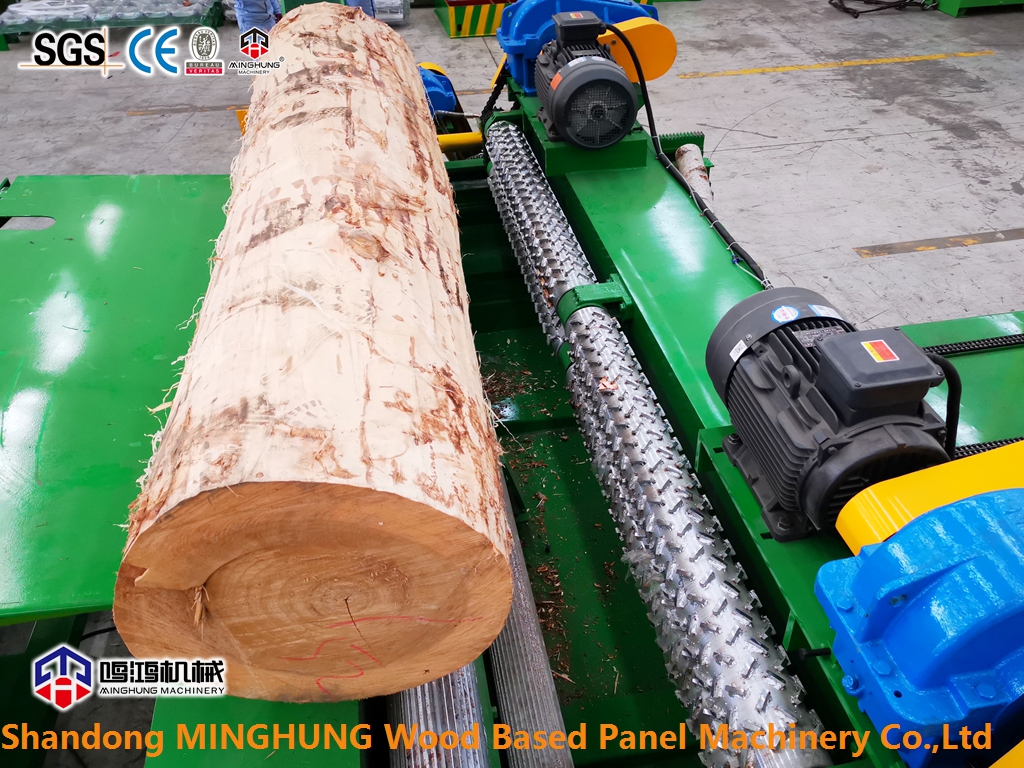

Hidrolik motorlar sürtünme silindirlerini tahrik ederek kütüğü sürtünmeyle döndürür. Eş zamanlı olarak bıçak taşıyıcı hidrolik olarak beslenir ve bıçak kütük yüzeyinden sürekli bir kaplama şeridi soyar.
4. Kaplama Deşarjı
Soyulmuş kaplama, kılavuz plakalardan ve baskı silindirlerinden sorunsuz bir şekilde geçer ve ayrıca bir sarıcı veya kesme makinesi ile işlenebilir.
5. Çekirdek Deşarjı
Kütük çapı etkili bir şekilde kavranamayacak kadar küçük olduğunda (yaklaşık 30–40 mm), sürtünme silindirleri otomatik olarak serbest kalır ve kalan çekirdek düşer veya dışarı itilir.
6. Döngüyü Tekrarla
Sonraki günlüğü yükleyin ve üretime devam edin.
Bileşen | İşlev |
Çerçeve | Ağır hizmet tipi kaynaklı çelik yapı sağlamlık sağlar. |
Sürtünme Silindiri Seti | Yüksek sürtünme için desenli yüzeyi olan alt silindiri ve yan/üst silindiri içerir; hidrolik sıkma. |
Hidrolik sistem | Hidrolik güç ünitesi, kontrol valfleri, hidrolik motorlar ve silindirler, dönüş ve besleme gücü sağlar. |
Bıçak Taşıma Düzeneği | Soyma bıçağını tutar; hidrolik besleme; manuel vida veya elektrikli ince ayarlayıcı ile kalınlık ayarı. |
Tahrik Sistemi | Hidrolik motorlar, kademesiz hız kontrolü ile sürtünme silindirlerini doğrudan tahrik eder. |
Elektrik Kontrol Sistemi | Kalınlık, hız vb. ayarı için dokunmatik ekran arayüzlü PLC kontrolü. |
Yardımcı Cihazlar | Yükleme rafı, boşaltma kılavuz plakası, baskı silindirleri, maça toplama teknesi vb. |
4ft&8ft Teknik Özellikler
Öğe | Değer | Öğe | Değer |
İsim | 4 feet Hidrolik Milsiz Soyma Makinesi | İsim | 8 feet Hidrolik Milsiz Vinçli Soyma Makinesi |
Ahşap Uzunluk Aralığı | 1400mm | Ahşap Uzunluk Aralığı | 2600mm |
Maksimum Günlük Çapı | 500 mm | Maksimum Günlük Çapı | 640 mm |
Kalınlık aralığı | 0,5-4,0 mm | Kalınlık aralığı | 0,5-3,5 mm |
Hız | 30-100mm Ayarlanabilir | Hız | 30-100mm Ayarlanabilir |
Tek silindirli motor | 7.5kw * 2 adet | Tek silindirli motor | 15kw * 2 adet |
Çift makaralı motor | 7.5kw * 2 adet | Çift makaralı motor | 15kw * 2 adet |
Besleme motoru | 11 kW | Besleme motoru | 15kw |
Kesme motoru | 4kw | Kesme motoru | 4kw |
Hidrolik güç | 3kw | Hidrolik güç | 4,4kw |
Kauçuk makaralı motor | 2,2 kW | Kalınlık ayar motoru | 4kw |
Güç | 50,2 kW | Kauçuk makaralı motor | 2,2 kW |
Esas olarak redüktör | 87＇ | Güç | 89,6 kW |
Soyma bıçağı boyutu | 1500*180*16mm | Esas olarak redüktör | 97＇ |
Kesme makinesi boyutu | 1500*90*12,7 mm | Soyma bıçağı boyutu | 2700*180*16mm |
Bıçak değiştirme yolu | Hidrolik açma ve kapama | Kesme makinesi boyutu | 2700*90*12,7 mm |
Ağırlık | 9000kg | Bıçak değiştirme yolu | Hidrolik açma ve kapama |
Şartname/boyut | 4500*2300*1500mm | Ağırlık | 135000kg |
Gerilim | 380V /220V /440V veya Diğerleri | Şartname/boyut | 7200*2300*1700mm |
1. Yüksek Ahşap Kullanımı: Çekirdeksiz tasarım, minimum çekirdek çapını yalnızca 30–40 mm'ye düşürür, fener milli tornalara kıyasla yaklaşık 40–50 mm daha fazla ahşap tasarrufu sağlar ve malzeme maliyetini önemli ölçüde azaltır.
2. Bir Makinede İki Uzunluk: Hızlı ayarlama, çeşitli siparişler için ideal olan hem 4 ft hem de 8 ft'lik kütüklerin işlenmesine olanak tanır.
3. Kararlı ve Güvenilir Hidrolik Tahrik: Hidrolik motorlar sabit tork sağlayarak düzgün soyulma, eşit kaplama kalınlığı ve ince bir yüzey sağlar.
4. Kolay Kullanım: Kalınlık ve hız için dijital ayara sahip PLC dokunmatik ekran kontrolü, yüksek otomasyon, azaltılmış iş gücü bağımlılığı.
5. Düşük Bakım: Çekirdeksiz tasarım, hassas millerin aşınmasını ortadan kaldırır; Hidrolik sistem düşük arıza oranına ve az sayıda aşınan parçaya sahiptir.
6. Güvenli ve Çevre Dostu: Tamamen kapalı koruyucu kapaklar, acil durdurma, isteğe bağlı çevre dostu hidrolik yağı, düşük gürültü.

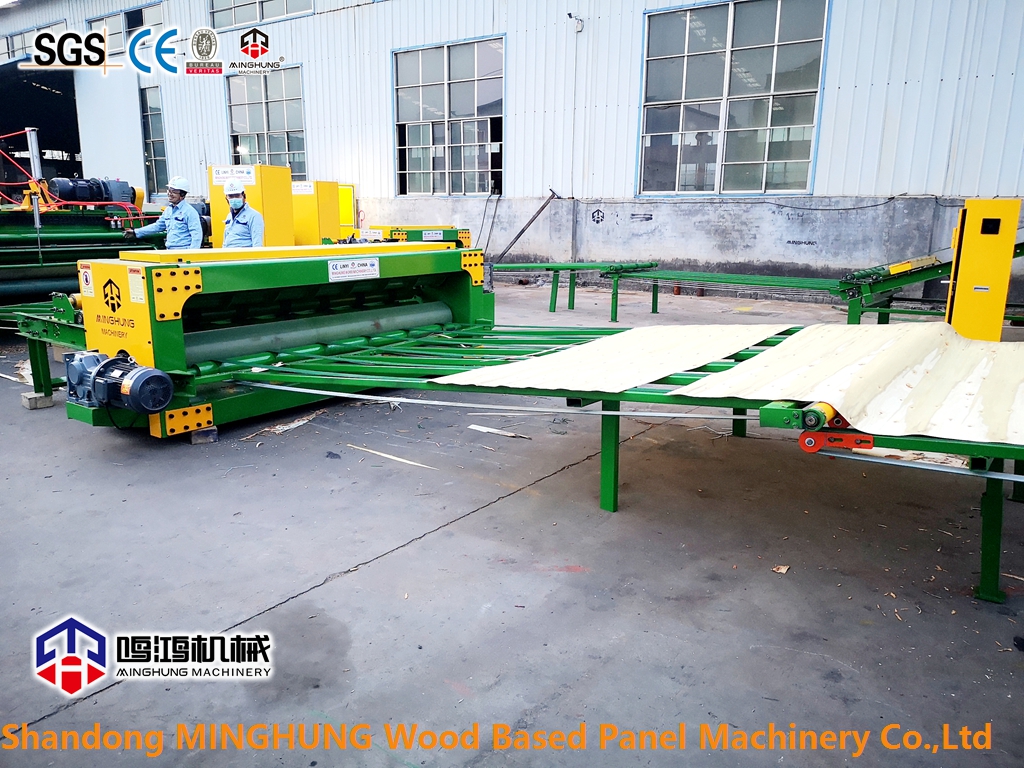

Kaplama Soyma Hattındaki Diğer Makineler
Tam bir kaplama soyma üretim hattı oluşturmak için aşağıdaki yardımcı ekipmanları da sunuyoruz:
Kütük Kabuk Soyucu : Soyulmadan önce kabuğu çıkarır, bıçağı korur ve kaplama temizliğini artırır.
Kaplama Kırpıcı : Sürekli kaplama şeridini önceden ayarlanmış uzunluklara göre otomatik olarak keser.
Kaplama Kurutucu : Kaplamanın nem içeriğini azaltmak için sıcak hava veya rulo tipi kurutucu.
Kaplama İstifleyici : Kurutulmuş kaplamayı otomatik olarak istifleyerek işçilikten tasarruf sağlar.
Bıçak Bileyici : Kaplama bıçaklarının keskinliğini korumak için özel taşlama ekipmanı.
ahşap kabuk soyucu
kaplama kesme makinesi
kaplama kurutma makinesi
kaplama istifleyici
Müşteriler çıktı ve bütçeye göre isteğe bağlı ekipmanı seçebilir. Eksiksiz hat tasarımı çözümleri sunuyoruz.
1. Teknik Danışmanlık – Müşterinin kütük türüne ve çıktı gereksinimlerine göre en uygun makine ve hat konfigürasyonunu önerin.
2. Kurulum ve Devreye Alma – Düzgün çalışmayı sağlamak için kurulum rehberliği, devreye alma ve deneme üretimi için mühendisleri sahaya gönderin.
3. Operatör Eğitimi – Çalışanlarınıza çalıştırma, bakım, kalınlık ayarı ve sorun giderme dahil kapsamlı eğitim sağlayın.
4. Satış Sonrası Destek – Makinenin tamamı için 12 ay garanti, hidrolik pompalar ve motorlar gibi temel bileşenler için daha uzun garanti. Ömür boyu orijinal yedek parça temini.
5. Uzaktan Destek – Video veya telefon aracılığıyla anında arıza teşhisi ve teknik destek.
6. Kişiselleştirme Hizmeti – Özel ihtiyaçlara yönelik standart dışı özelleştirme (örn. daha uzun soyma uzunluğu, özel ağaç türleri, otomasyon yükseltmeleri).
7. Hat Retrofit – Verimliliği ve verimi artırmak için mevcut kaplama soyma hatlarına yönelik yükseltme ve retrofit hizmetleri.
