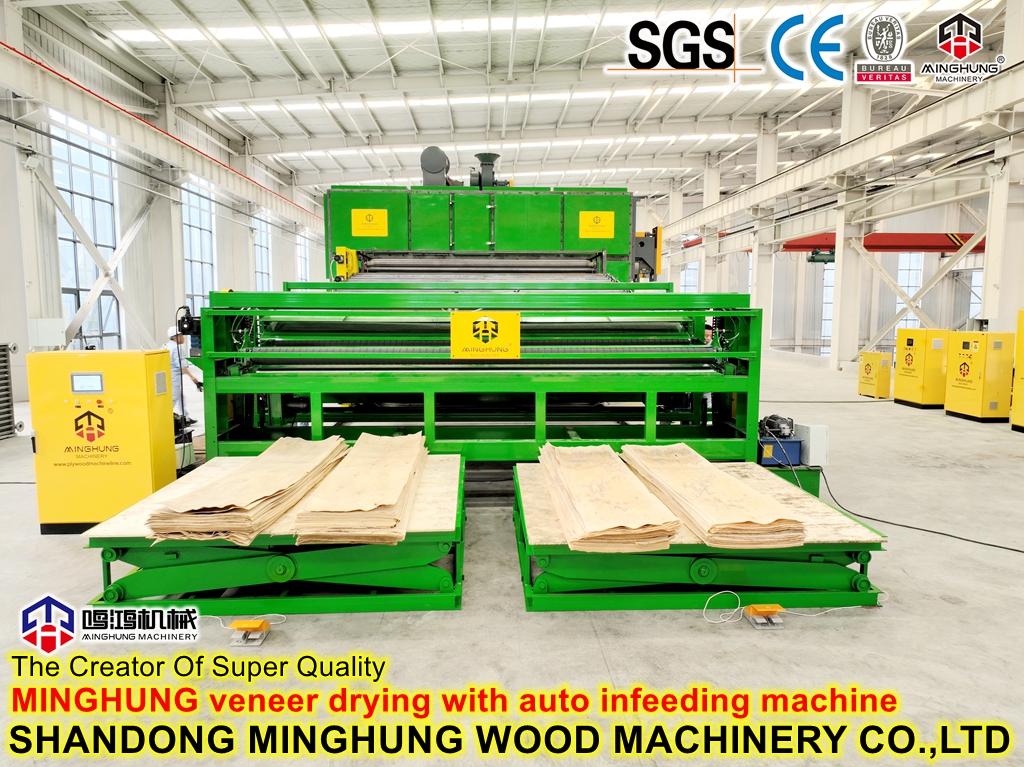

1. Yüksek boşluk kullanımı, küçük ayak izi: Çok raf rafı tasarımı, kurutma odasında dikey boşluk kullanımını en üst düzeye çıkarır. Aynı zemin alanını işgal eden tek katmanlı kurutuculara kıyasla önemli ölçüde daha büyük bir tek parti yükleme kapasitesi sunar ve birim alan başına alan verimliliğini ve üretim çıkışını büyük ölçüde artırır.
2. Olağanüstü kurutma tekdüzeliği: Bilimsel hava akışı tasarımı sayesinde, güçlü dolaşım fanları, her raftaki kaplamalara eşit olarak nüfuz ederek üstten girmek için sıcak hava sürüyor. Daha sonra hava, kapalı bir döngü oluşturmak için alttan geri döner ve tüm oda boyunca oldukça tutarlı kurutma sonuçları sağlar.
3. Operasyonel esneklik ve yüksek uyarlanabilirlik: Farklı ahşap türlerden (örneğin, kavak, okaliptüs, çam) ve değişen kalınlık ve boyutlardan kaplamaların parti kurutulmasını destekler. Kullanıcılar, kurutma partileri üretim ihtiyaçlarına göre esnek bir şekilde planlayabilir ve bu da çok çeşit, küçük parti üretim modelleri için mükemmel bir şekilde uygun hale getirir.
4. Parti yönetimi, kontrol edilebilir kalite: Her kaplama grubu bağımsız bir birim olarak kurutulur, izlenebilirliği ve yönetimi kolaylaştırır. Operatörler, farklı kaplama türleri için özel kurutma eğrileri ayarlayabilir ve her parti için kararlı ve kontrol edilebilir kurutma kalitesi sağlar.
5. Sağlam yapı, yüksek yatırım getirisi (YG): Ana organ, yüksek mukavemetli çelikten inşa edilir, dayanıklılık ve düşük bakım maliyetleri sağlar. Tam otomatik sürekli üretim hatlarıyla karşılaştırıldığında, geleneksel doğal kurutma veya basit kurutma odalarından çok daha üstün kurutma kalitesi ve verimliliği sunarken kısa bir geri ödeme dönemine neden olur.
Sistem kompozisyonu ve iş akışı
 | Ana bileşenler |
I. Ana Yapı Sistemi

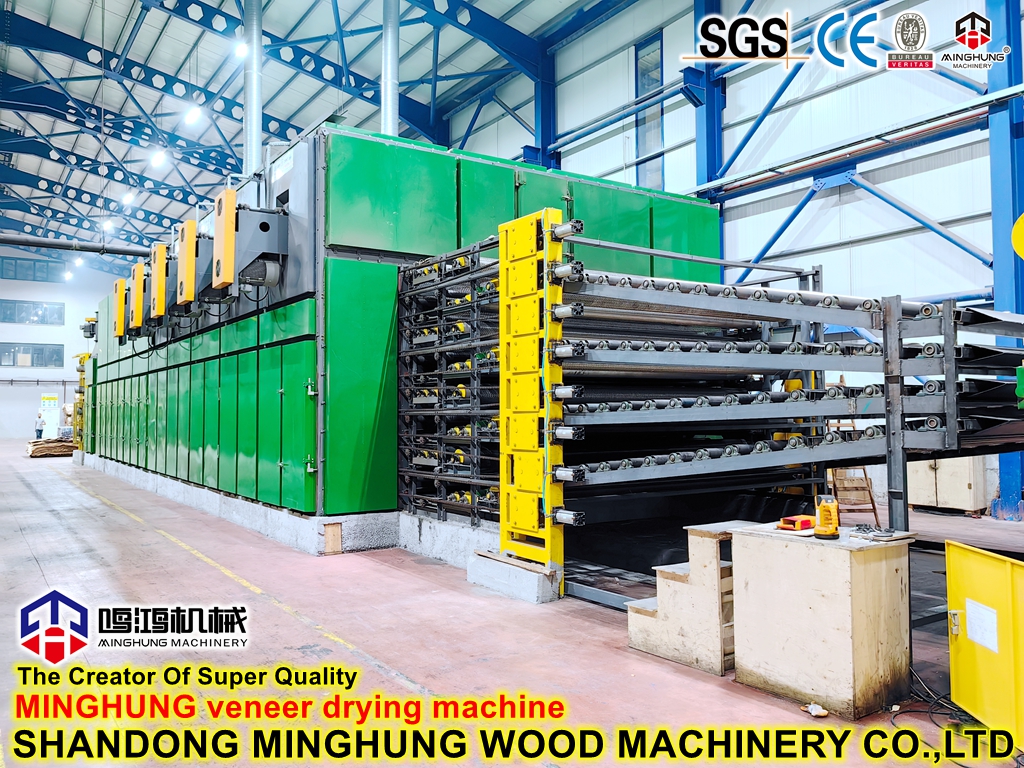

1. Yalıtılmış Oda:
Ayrıntılı açıklama: Bu, büyük bir yalıtımlı fırına benzer, kurutucunun statik çekirdek yapısıdır. Genellikle kolay ulaşım ve yerinde montaj için modüler bir tasarıma sahiptir.
Dış tabaka: Korozyon direnci için kaplanmış ≥0.5mm kalınlığında yüksek kaliteli renkli çelik plakadan yapılmıştır.
İç tabaka: Nemli, sıcak ortama dayanacak korozyona dayanıklı galvanizli veya paslanmaz çelikten yapılmıştır.
Yalıtım çekirdeği: yüksek verimli kaya yünü veya fiberglas (yoğunluk ≥100kg/m³), tipik olarak 100-150mm kalınlığında. Bu, yüksek termal direnç ve düşük termal iletkenlik (genellikle ≤0.045w/m · k) sağlar ve ısı kaybını en aza indirir.
Sızdırmazlık: Büyük kapı, çalışma sırasında oda hava geçirmeyi sağlamak için yüksek sıcaklıkta dirençli silikon kauçuk contalarla donatılmıştır.
2. Çelik Çerçeve:
Ayrıntılı açıklama: 'iskelet, ' olarak hareket eder, odanın ağırlığını, rafların, fanların vb.
Malzeme: Birlikte kaynaklanmış standart yapısal çelikten (örn. Kare tüpler, kanallar) inşa edilmiştir.
Bitiş: Pasları çıkarmak için tüm çerçeve atılır veya kumlama yapılır ve daha sonra uzun süreli stabilite için yüksek sıcaklık anti-rust boya ile boyanır.
İi. Sıcak hava sirkülasyonu ve havalandırma sistemi

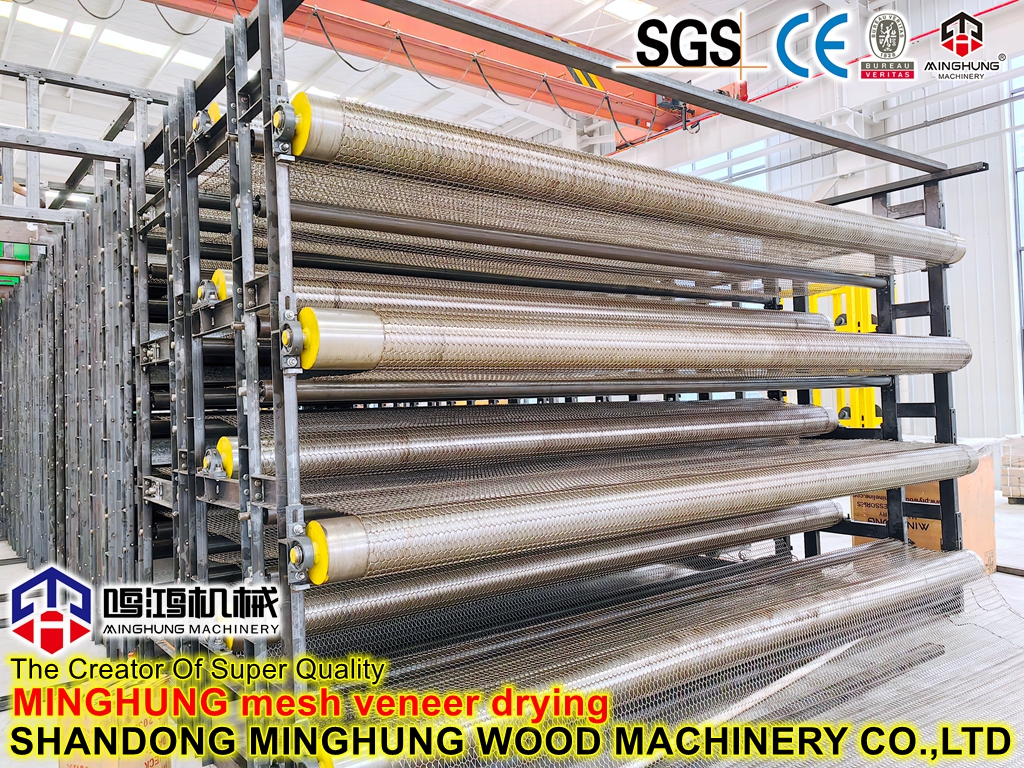

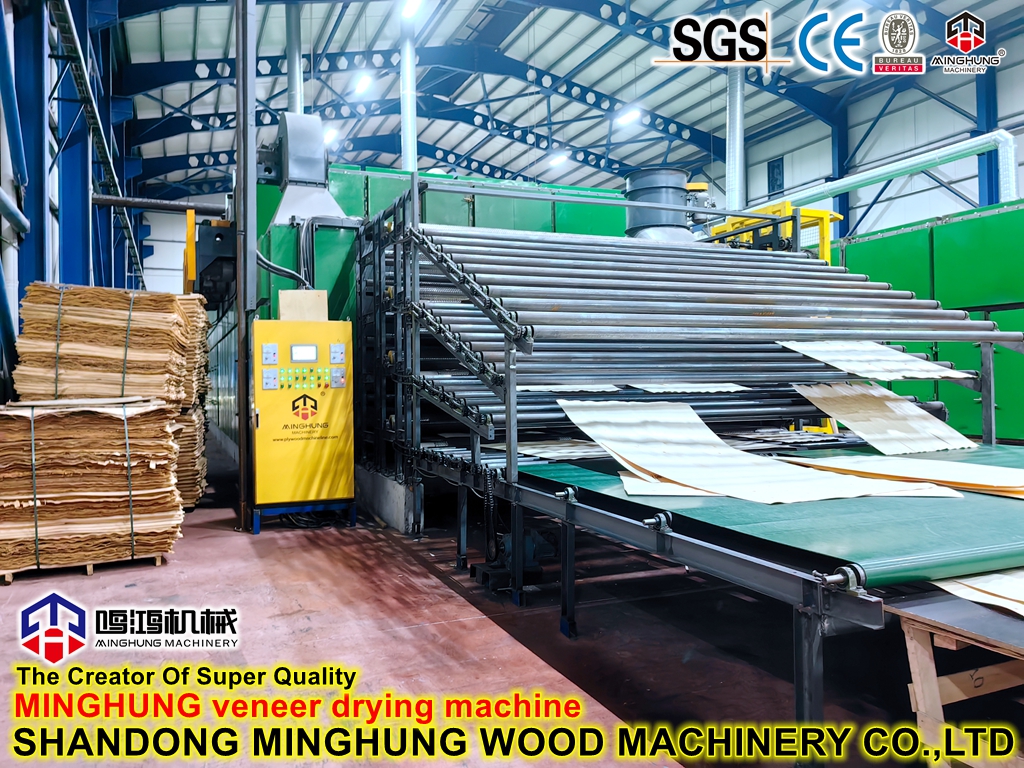

3. Çok raf raf sistemi:
Ayrıntılı açıklama: Kaplamaların katmanlı yüklenmesi için kullanılan tanımlayıcı bileşen.
Malzeme: Aşırı korozyon direnci için sıcak dip galvanizli veya yüksek sıcaklıklı toz kaplı bir kaplama ile yüksek mukavemetli çelik tüplerden veya açılardan kaynaklanmıştır.
Tasarım: Raflarda hava akışı için boşluklar bulunur. Raf yüksekliği genellikle farklı kaplama kalınlıklarını karşılamak için hareketli parantezler yoluyla ayarlanabilir. Alt rafın altındaki boşluk, hava dönüş plenumu olarak hizmet eder.

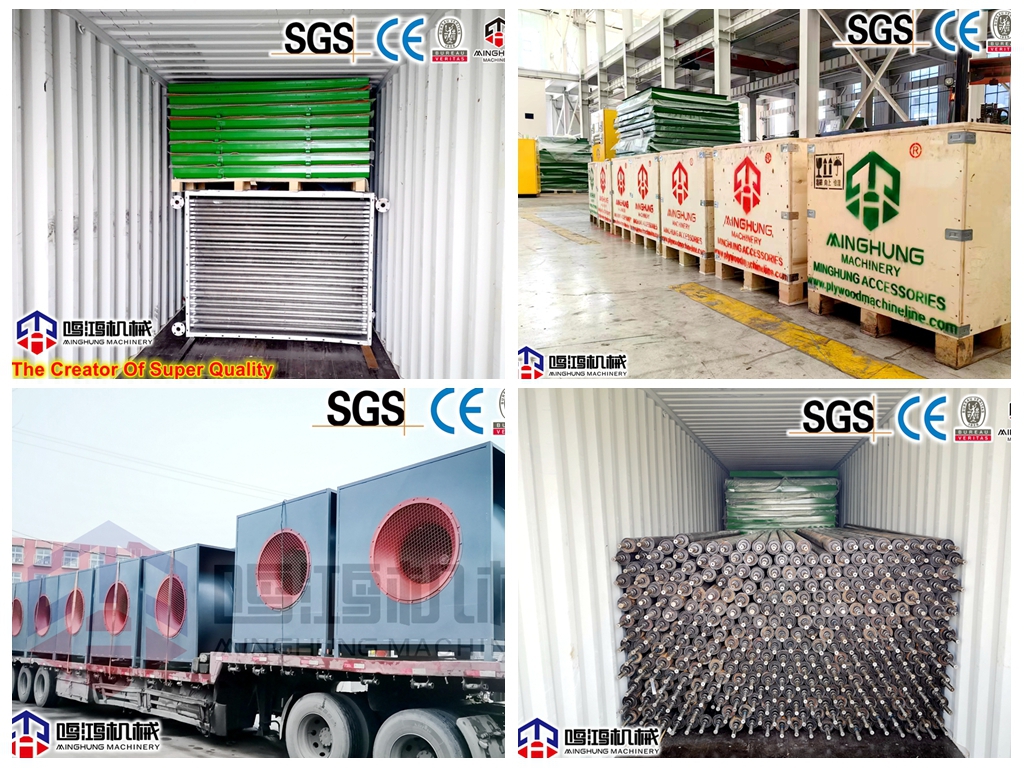

4. Isıtma Ünitesi:
Ayrıntılı açıklama: Kurutma için gereken ısıyı sağlar.
Türler:
Buhar Isı Eşanjörü (SRZ Tipi): Yüksek verimlilik sunan alüminyum yüzgeçli sıralardan oluşur. Buhar kazanları olan bitkiler için idealdir.
Termal yağ ısı eşanjörü: Benzer yapı, ancak termal yağ sistemleriyle kullanılan daha yüksek basınç için tasarlanmıştır.
Elektrikli Isıtıcı: Kontaktörler yoluyla kontrol edilen çoklu paslanmaz çelik ısıtma elemanlarından oluşur. Basit ve hassas, kazansız yerler için uygun.
Konum: Tipik olarak dolaşım fanının emme tarafına veya özel bir hava plenumuna monte edilir.

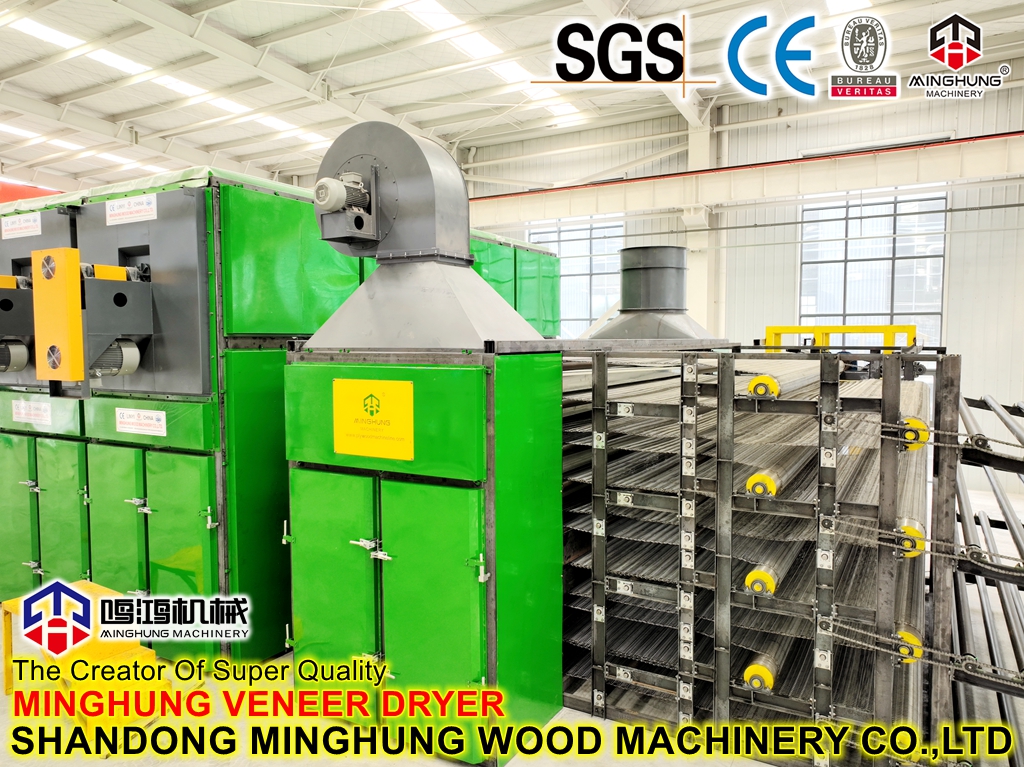

5. Dolaşım Fan Sistemi:
Ayrıntılı açıklama: Hava hareketi için güdü kuvveti sağlayan kurutucunun 'kalp '.
Fan Tipi: Raflar ve kaplama yığınlarının ortaya koyduğu direncin üstesinden gelebilen yüksek hacimli, yüksek basınçlı santrifüj fanları kullanır.
Sürücü: Bir motorla bir kayış tahrik sistemi ile güçlendirilir, hız ayarlamasının (kasnakları değiştirerek) hava akışını ince ayarlamasına izin verir.
Düzen: Havayı dikey olarak aşağı doğru sürmek için genellikle odanın üstüne veya üst tarafına yerleştirilir.
6. Hava Dağıtım Sistemi:
Ayrıntılı açıklama: Odanın enine kesitinde düzgün hava dağılımının sağlanması için çok önemlidir.
Bileşenler : Bir üst hava plenumu ve hava bölmesi içerir.
Fonksiyon: Fandan gelen hava basıncı ve hızı stabilize etmek için plenuma girer, daha sonra tüm raf alanı boyunca bölmeler tarafından eşit olarak dağıtılır ve ölü bölgeleri önler.
III. Nem kontrol sistemi
7. Nem egzoz sistemi:
Ayrıntılı açıklama: Kaplamalardan buharlaştırılan nemi kaldırır.
Bileşenler: Egzoz havalandırmaları, elektrikli aktüatörler ve yalıtımlı damperler içerir.
Çalışma: Kontrol sistemi, nemli havayı sınır dışı etmek için nem seviyelerine veya zamanlayıcılara göre damperleri açar. Temiz hava aynı anda kurutma verimliliğini korumak için filtrelenmiş hava girişlerinden çekilir.
IV. Otomatik kontrol sistemi

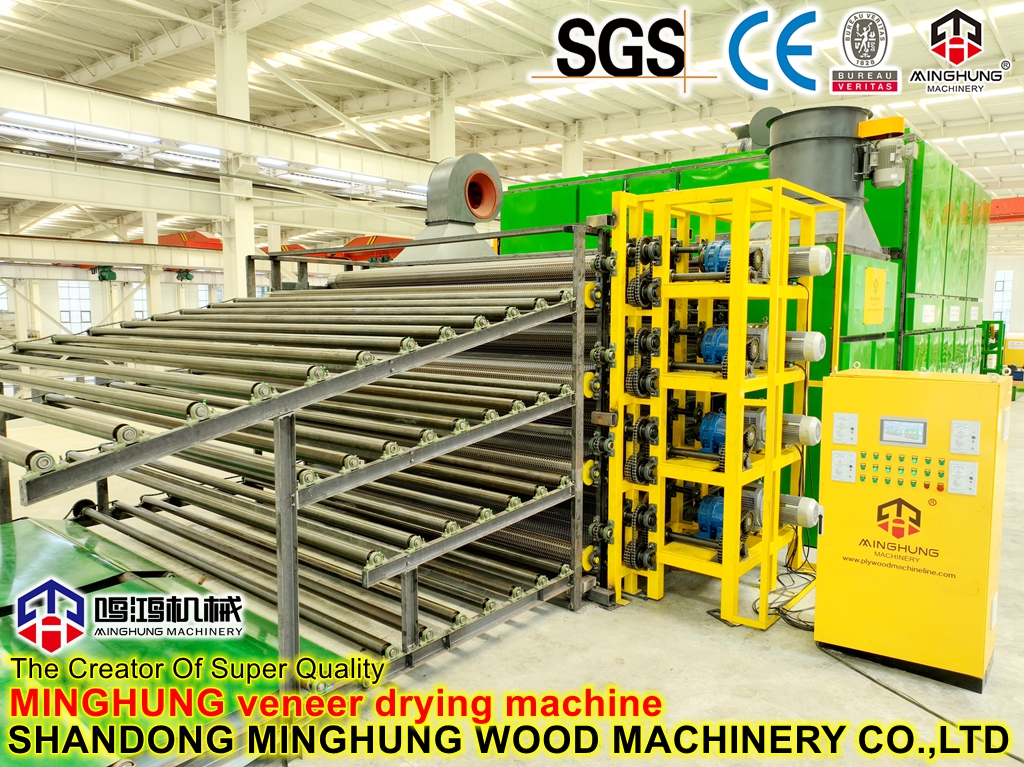

8. Akıllı Kontrol Dolabı:
Ayrıntılı açıklama: Kurutma sürecinin 'beyin '.
Çekirdek kontrolör: Yüksek güvenilirlik ve stabilite için endüstriyel bir PLC.
HMI: Gerçek zamanlı izleme, tarif ayarı, veri günlüğü ve alarm görüntüleme için büyük bir renkli dokunmatik ekran.
Sensörler:
Sıcaklık sensörleri: Yüksek hassasiyetli PT100 RTD'ler çeşitli noktalarda sıcaklıkları ölçer.
Nem sensörleri/higrometreler: Oda içindeki bağıl nemi izleyin.
Aktüatörler: Kabine, ısıtıcıları, fanları ve damperleri tam olarak kontrol etmek için kontaktörler, SSR'ler ve VFD'ler kullanır.
V. Güvenlik ve Yardımcı Sistemler
9. Güvenlik koruma sistemi:
Aşırı sıcaklık koruması: Sıcaklıklar güvenli sınırları aşarsa, ısıtıcıların yakınındaki bağımsız yüksek sıcaklık sınırlayıcıları gücü keserek kritik bir güvenlik yedekleme sağlar.
Motor koruması: Tüm motorlardaki termal aşırı yük röleleri, elektrik arızalarından tükenmişliği önler.
Görsel-İşitsel Alarm: Işıklar ve bir buzzer, operatörleri uyarmak için herhangi bir sistem hatası üzerine hemen etkinleştirilir.
| İş akışı |
1. Yükleme: Islak kaplamaları özel tepsilere veya doğrudan rafın her katmanına düzgün bir şekilde istifleyin.
2. Başlangıç: Kapalı kapıyı kapatın, kontrol ekranına karşılık gelen kurutma eğrisini seçin veya ayarlayın ve makineyi başlatın.
3. Kurutma döngüsü: Isıtma sistemi, dolaşım fanları tarafından kurutma odasına zorlanan sıcak hava üretir. Kaplama tabakalarına yukarıdan aşağıya nüfuz eder, nemi emer ve daha sonra alt kanallar aracılığıyla geri döndükten sonra yeniden ısıtılır ve yeniden devirilir.
4. Akıllı nemlendirme: Kontrol sistemi, oda içindeki artan neme göre egzoz ambarlarını otomatik olarak açar, nemli havayı atar ve az miktarda temiz havayı destekler.
5. Boşaltma: Kurutma döngüsü tamamlandığında, sistem otomatik olarak durur ve bir istem verir. Kapıyı açın ve kurutulmuş kaplamaları çıkarın.
