MINGHUNG elektrikli sıcaklık kontrol vanası bağlantı boyutu ve standardı:
Flanş standardı: GB4216-84'e göre dökme demir flanş, GB9113-88'e göre dökme demir flanş
Flanş sızdırmazlık yüzeyi tipi: PN10, PN16 dışbükeydir
PN40 ve PN64 içbükey ve dışbükeydir ve valf gövdesi içbükeydir
Yapı uzunluğu: GB12221-89
Ceket ısı koruma tipi ceket ısı taşıyıcı arabirimi: alın kaynağı φ18×4
Vana gövde flanşı ve flanş uç yüzleri arasındaki mesafe belirtilen standartlara göre imal edilebilir.ANSI, JIS, DIN ve diğer standartlar gibi

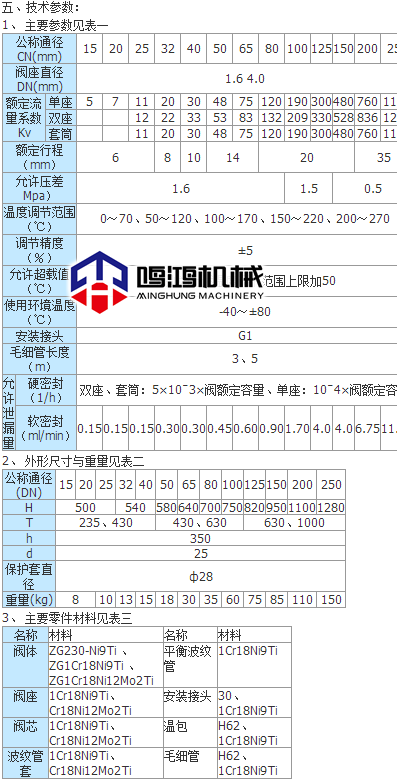

bZZW tipi kendinden çalışan sıcaklık ayar vanası, harici enerji gerektirmez ve otomatik sıcaklık ayarını gerçekleştirmek için ayarlanan ortamın enerjisini kullanan bir aktüatör ürünüdür.Nominal basınç PN16, 40, 64;0～270℃ arası sıcaklık ayar aralığı;sıcaklık kontrolörü bağlantı eklemi G1 dış dişlidir;flanş standardı: BG9113-8'e göre PN16, 40;JB79.2-94'e göre PN64;PN16 dışbükey Flanştır;PN40 ve 64 içbükey ve dışbükey flanş olup, valf gövdesi içbükeydir.Yapı uzunluğu GB12221-89 standardına uygundur.
Kendi kendine çalışan sıcaklık kontrol vanası, ZZWP, ZZWM tek yataklı ve kovanlı kontrol vanaları dahil olmak üzere geniş bir yapı yelpazesine sahiptir.
Isıtma düzenlemesi (B tipi) ve soğutma düzenlemesi (K tipi) için iki seçenek vardır.
Geniş bir sıcaklık ayar aralığına sahiptir ve ayarlanması kolaydır.
Güvenli ve güvenilir aşırı sıcaklık ve aşırı yük koruma önlemleri vardır.
Sıcaklık ayarı uygundur ve çalışma sırasında sürekli olarak ayarlanabilir.
ZZWPE kendinden çalışan elektronik kontrollü sıcaklık ayar valfi (daha büyük çaplı ve ısı transferli yağ kontrolü için geçerlidir).Bu valfin en büyük özelliği sadece sıradan bir 220V güç kaynağı gerektirmesidir.Doğrudan buhara, sıcak gaza, kızgın yağa ve gaza vb. tepki vermek için düzenlenmiş ortamın enerjisini kullanır. Ortamın sıcaklığı otomatik olarak ayarlanır ve kontrol edilir ve aşırı ısınmayı veya ısı değişimini önlemek için de kullanılabilir.
ZZWP tipi kendinden çalışan sıcaklık ayar vanası, sıcaklığı otomatik olarak ayarlamak için harici enerjiye ihtiyaç duymaz.Ortam olarak buhar, kızgın su, kızgın yağ, soğutma suyu vb. ile çeşitli prosesler ve ısı alışverişi ve soğutma koşulları için uygundur.Ürün serisi, ısıtma tipi (B tipi), soğutma tipi (K tipi) ve üç yollu izdiham veya Şant tipini (Q/X tipi) içerir.Bu ürün, ısıtma, iklimlendirme, kullanım sıcak suyu sıcaklığının otomatik ayarlanması ve petrol, kimya, tekstil, ilaç, gıda ve diğer üretim projeleri gibi özel çalışma koşullarında yaygın olarak kullanılmaktadır.

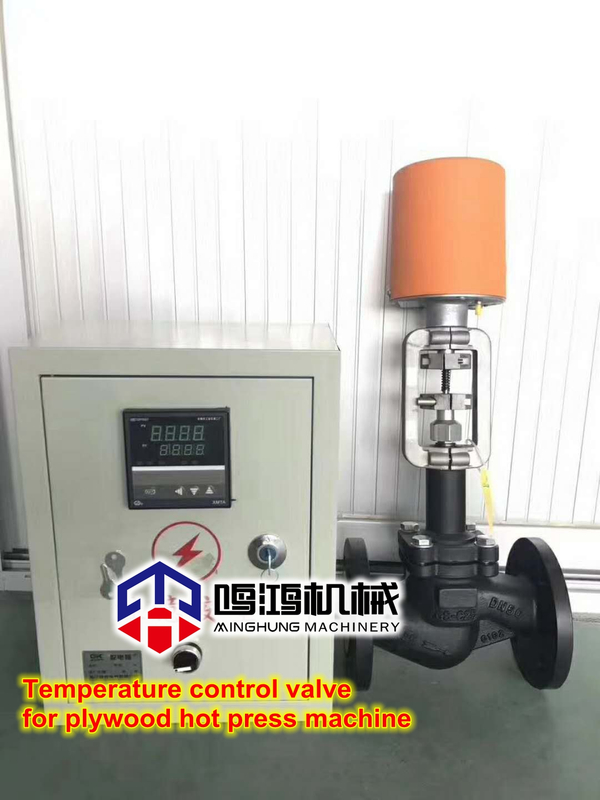

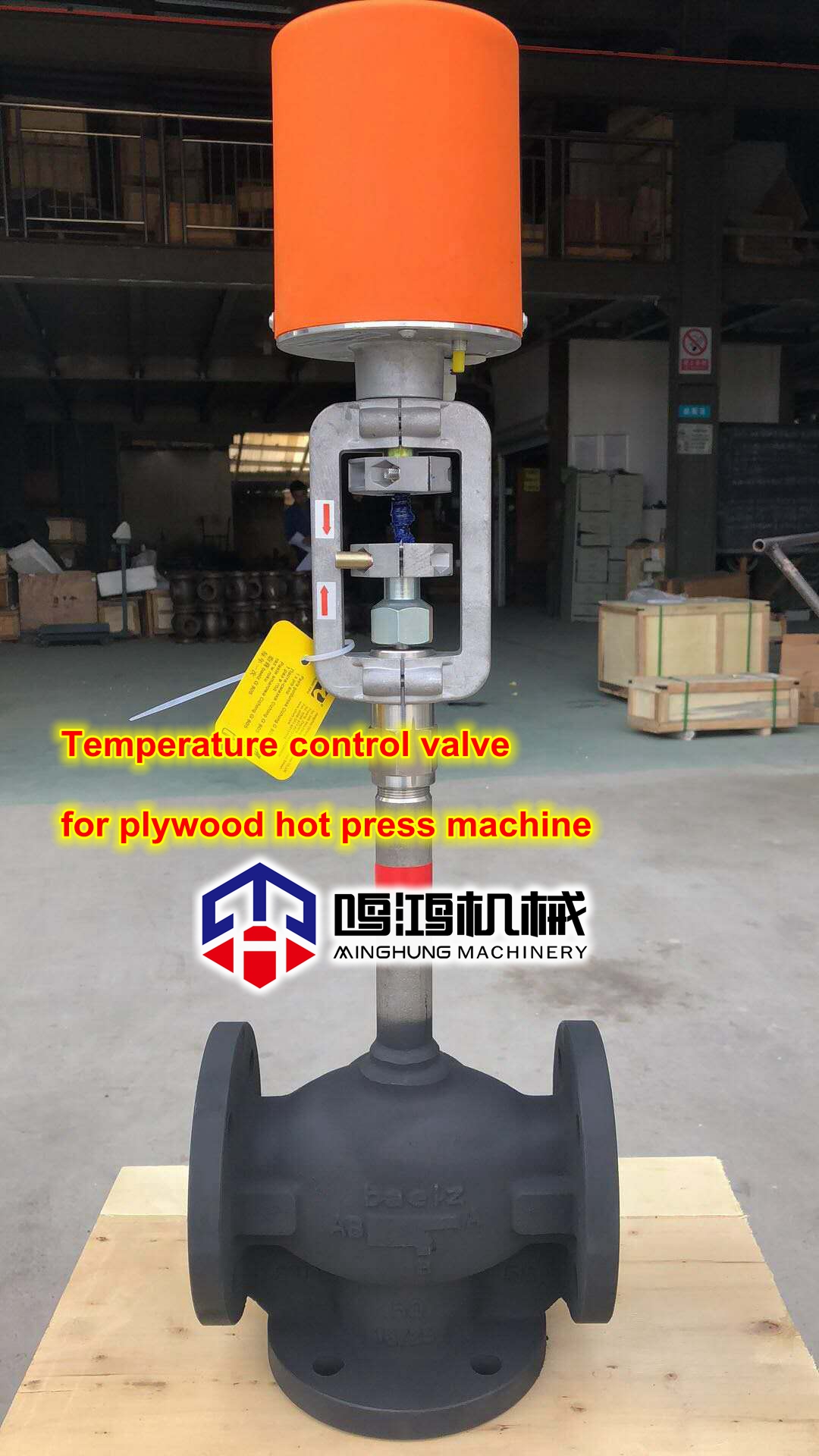

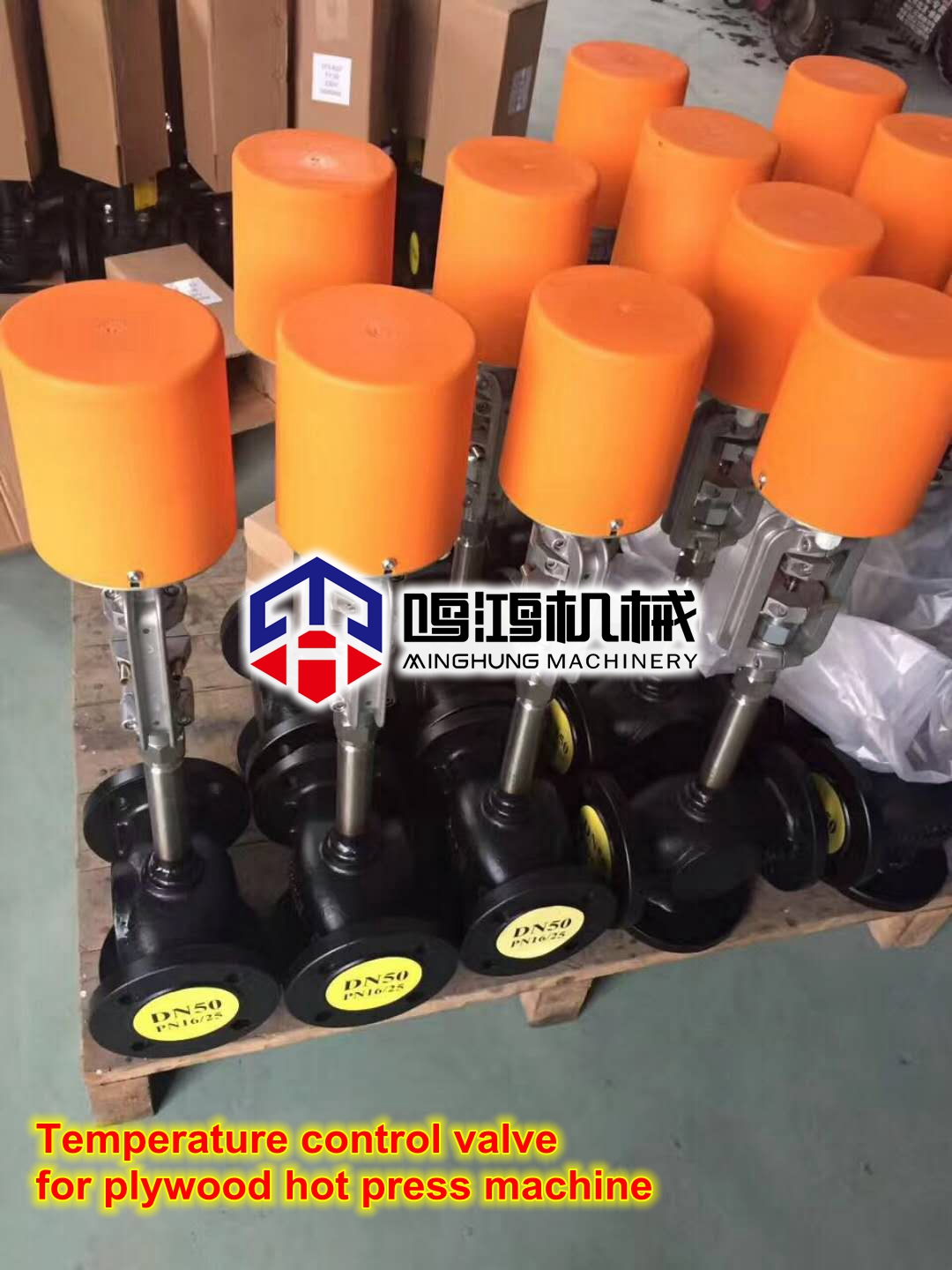

Ürün adı: Elektrikli sıcaklık kontrol vanası

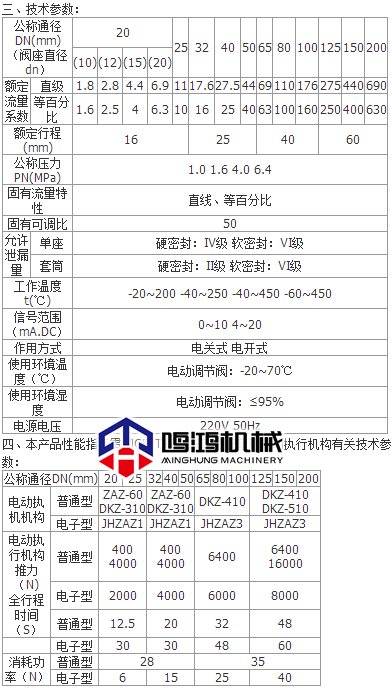

Ürün özellikleri: elektrikli sıcaklık kontrol vanası (büyük ve küçük çaplı ve buhar sıcaklık kontrolü için geçerlidir), bu sıcaklık kontrol vanasının özellikleri, ayarlanacak ortamın enerjisini doğrudan buhara, sıcak gaza kullanarak yalnızca sıradan 220V güç kaynağına ihtiyaç duyar , kızgın yağ ve gaz vb. Ortamın sıcaklığı otomatik olarak ayarlanır ve kontrol edilir ve aşırı ısınmayı veya ısı değişimini önlemek için de kullanılabilir.Valf, basit bir yapıya, kolay kullanıma, geniş sıcaklık ayar aralığına, hızlı tepki süresine, güvenilir sızdırmazlık performansına sahiptir ve çalışma sırasında isteğe göre gerçekleştirilebilir. Bu nedenle, kimya endüstrisi, petrol, gıda, tekstil, otel ve restoranlar.Ürün özellikleri: Bu ürün serisinin nominal çapı 20 ila 200 mm, nominal basınç 1,0, 1,6, 4,0, 6,4 MPa, çalışma sıcaklığı aralığı -20 ila 350 ve alım sinyali 0 ila 10 mA'dır. .DC veya 4 ila 20 mA.DC, kontrollü işlem parametrelerini belirli bir değerde tutmak için ayarlanacak ortamın akış hızını değiştirmek için kullanılır.Bunların arasında, tek koltuklu ayar tipi, basınç farkının küçük olduğu, orta viskozitenin büyük olduğu veya çok az parçacık safsızlığının olduğu durumlar için uygundur.Kol ayar tipi, büyük basınç farkı durumları için uygundur.
2. Parçalar ve malzemeler:
Valf gövdesi, valf kapağı: HT200, ZG230-450, ZG1Cr18Ni9Ti
Makara: ZG1Cr18Ni9Ti, Stellite alaşımlı yüzey takviyeli politetrafloroetilen
Ambalaj: PTFE, esnek grafit
İtme çubuğu, burç: 2Cr13
Conta: kauçuk asbest levha, 10, 1Cr18Ni9Ti asbest spiral sargılı conta
Körük: 1Cr18Ni9Ti
kurulum konuları
Kurulum, kullanım ve bakım:
(1) Kurulumdan önce, boru hattı kesinlikle temizlenmeli ve kaynak cürufu ve diğer kalıntılar havaya uçurulmalıdır, aksi takdirde valf ciddi şekilde hasar görecektir.
(2) Sıcaklık kontrol vanası, yatay boru hattına dikey olarak monte edilmeli ve orta akış yönü, vana gövdesi üzerindeki okla tutarlı olmalıdır.
(3) Otomatik kontrol sisteminin sürekli çalışmasını veya vana bakımını sağlamak için baypas vanası, vana önüne filtre ve manometre takılmalıdır.
