Öğe | Spesifikasyonlar |
Hammadde | Çam kütükleri (Ø20-80cm, uzunluk ≤2,6m) |
Üretim oranı | 20-150 yaprak/saat (kalınlık: 3-30mm ayarlanabilir) |
Sıcak Pres Sistemi | Akıllı Basınç Kontrolü (0-6MPA), ± 1 ℃ sıcaklık doğruluğu |
Enerji tasarrufu | Isı geri kazanımı ile% 30 daha düşük tüketim, VFD sürücüler |
Otomasyon | PLC + HMI Kontrolü, Gerçek Zamanlı İzleme ve Arıza Teşhisi |
Çıktı Boyutu | Maks 1220 × 2440mm, kalınlık toleransı ± 0.1mm |
Sertifikalar | CE, ISO9001, AB E0 Emisyon Standardı |
Dünya çapında çam ahşabının ana üretim alanları
Global Pine Timber Hub'ları Kuzey Yarımküre'de Konsantre Olur:
1. Nordic: İsveç/Fin İskoç Çam (% 35 küresel ihracat) ince tahıllı
2. Rusya: Sibirya kırmızı çam rezervleri yıllık 120 milyon m³ verimi aştı
3. Kuzey Amerika: Hızlı büyüyen güney sarı çamı plantasyonlara hakimdir
4. Oceania: Yeni Zelanda Radiata Pine 25-30 yılda hasat ulaşıyor
Çin, Kuzeydoğu/Güneybatı'da Masson Pine & Moğol Pine üretiyor
① Maliyet verimliliği: Sert ağaçlara karşı% 50 daha hızlı büyüme,% 30-40 daha düşük maliyet
② İşlenebilirlik: Yoğunluk 0.45-0.55g/cm³ soyma için ideal, doğal reçine bağlamayı arttırır
③ Sürdürülebilirlik:% 60 küresel plantasyon sertifikalıdır (FSC/PEFC)
④ Uyarlanabilirlik: Kararlı tedarik zincirleri ile fakir toprakta gelişir
⑤ Pazar hakimiyeti: Küresel Kontrplak Hammaddesinin% 68'i (ITTO 2024)
% 90 Avrupa Beton Kalıcı Çam Kontrplak Kullanıyor
% 75 Kuzey Amerika mobilya substratları çam bazlıdır
Kontrplak için tüketilen Çin'in 180 milyon m³ çam kütüğünün% 47'si
1. Günlük Hazırlığı: Çapraz kesme (2,6m kütük), çürütme, buhar koşullandırma (60-80 ℃)
2. Soyma ve Kurutma: Döner Kesme (0.1-3.5mm kaplama),% 8-12 MC'ye kadar silindir kurutma
3. Yapıştırma ve Düzen: Çift taraflı tutkal yayma (120 ± 5g/㎡), çapraz taneli montaj
4. Hava ceplerini ortadan kaldırmak için soğuk presleme (0.8-1.2mpa)
5. Sıcak presleme: çok aşamalı basınç (6 → 4 → 2MPA), 30-90 sn/katman için 140-160 ℃
6. Kesme ve zımparalama: hassas kenar (± 0.5mm), Kalınlık zımparalama (RA≤3.2μm)
7. Derecelendirme ve Paketleme: GB/T başına derecelendirilmiş 9846/tr 314-2, nem geçirmez sarma

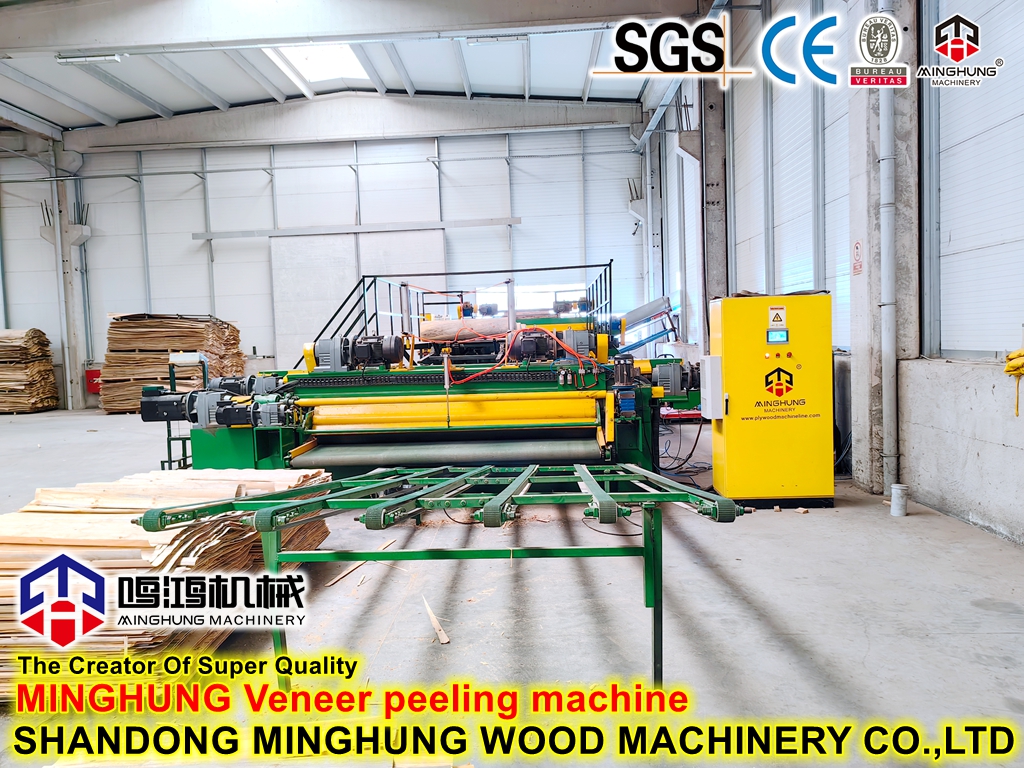

1. Peeling Hattı
▸ Çekirdek ekipman: hidrolik kırılmaz torna
Hassas Kontrol: Servo kapalı döngü sistemi (± 0.05mm), bükülmüş çam kütüklerini (Ø20-80cm) işler
Reçine Direnci:
• SAP korozyonuna karşı Ti kaplı bıçaklar (HRC62)
• Gerçek zamanlı temizlik için 80 ℃/2MPA sıcak su jeti
Çıktı: 150m/dk soyma hızı,% 92 log kullanım oranı
Yardımcı Birimler :
Lazer Merkezi (≤0.1mm hata)
Otomatik bıçak bileme (200 günlük başına kendini tetikleyen)
gündelik
bıçak kalemi

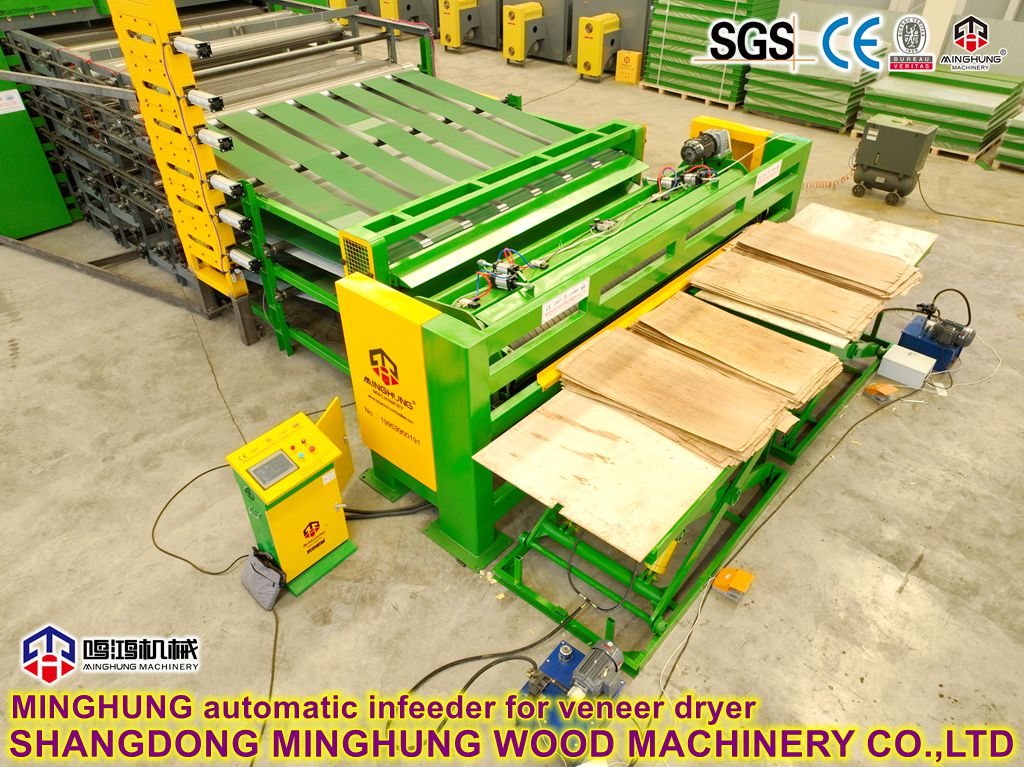

2. Kurutma sistemi
▸ Çekirdek ekipman: Üçlü geçiş gradyan kurutma makinesi
Çam Optimizasyonu:
• Bölge Kontrolü: 40 ℃ (ön ısıtma) → 120 ℃ (dehidrasyon) → 80 ℃ (stresten kaçınma)
• Uyarlanabilir hava akışı: ıslak aşama için 8m/s, son kurutma için 3m/s
Enerji tasarrufu:
• Egzoz ısısı geri kazanımı ile% 35 daha düşük enerji
• IR nem dedektörü (±%0.5) Otomatik ayarlar havalandırma
Özellikler:
Kaplama Kalınlığı: 0.3-3.5mm
Çıktı MC:% 8-12 (EN 322 uyumlu)
3. Yapıştırma ve Düzenleme Sistemi
▸ Tutkal Serpme: 4 Roll Hassas Uygulama
Tutkal Kontrolü:
• Boşluk doğruluğu ± 0.01mm, yayıldı 120 ± 5g/㎡
• Viskozite kompansatörü (25-120cps)
Anti-kürleme:
• Kendini temizleyen paslanmaz çelik doktor bıçağı
• Tutkal tankı termostatik kontrolü (25 ± 1 ℃)
▸ Otomatik düzenleme robotu:
Görme sistemi kaplama kusurlarını algılar (düğümler/çatlaklar)
40 sn/sac montajı (1220 × 2440mm)
Kaplamalar arasında boşluk toleransı ≤0.3mm
4. Sıcak Pres Sistemi
▸ Yapı: 20 açık hidrolik pres
Çam'a özgü plakalar:
• Nano-Keramik Kaplama (Sürtünme ≤0.05) Anti-yapışmaz yüzey
• 0.02mm/m² düzlük (ISO 9424)
Akıllı Kontrol:
• 3 aşamalı basınç: 6MPA (penetrasyon) → 4MPA (tesviye) → 2MPA (kürleme)
• Kenar Bölgesi +5 ℃ Tazminat
Özellikler:
Maksimum basınç: 8MPA
Sıcaklık tekdüzeliği: ± 1 ℃ @180 ℃
Döngü Süresi: 90 sn (18mm tahta)
5. Bitirme çizgisi
▸ Kalibrasyon zımpara:
6 Kafa Yapılandırması:
• Kaba (40) → Orta (80) → İnce (120) Zımpara
• Ayarlanabilir kaldırma 0.1-0.5mm, ± 0.05mm tolerans
Toz Ekstraksiyonu: Siklon + Nabız Torbası Filtresi (≤5mg/m³)
▸ CNC Edge Düzeltme:
Çift SAW Sistemi (Ana + Trim Testere)
Lazer kılavuzlu kesim (± 0.3mm hata)
Otomatik istifleyici: 15 yaprak/dk
6. Akıllı kontrol
Kontrol Merkezi: Siemens S7-1500 PLC + SCADA
Akıllı Modüller:
1. Üretim izleme: 200'den fazla parametreli kart başına benzersiz kimlik
2. Öngörücü bakım: Titreşim sensörleri yatak arızasını algılama (≥500HR avans)
3. Enerji Yöneticisi: Gerçek Zamanlı KWH/Sac İzleme
4. Uzaktan Destek: Teknisyenler için 5G özellikli AR rehberliği
Yardımcı Sistemler:
▶ Toz toplama (0.3μm filtrasyon)
▶ Biyokütle Termal Enerji Merkezi
▶ Scada Merkez Kontrol Odası
Çam kontrplakının özellikleri ve avantajları
Performans üstünlüğü:
✦ Yüksek mukavemet/ağırlık: mor≥35MPA (kavak kontrplaktan% 28 daha yüksek)
✦ Boyutsal stabilite: Kalınlık şişmesi ≤% 8 (3 saat kaynama testi)
✦ Şok absorpsiyonu: Lojistik ambalajı için 60KJ/m² Etki Tutuşu
İşleme Avantajları:
✓ Boyama yapışması: Doğal reçine, dereceli 0 çapraz kesim testini sağlar
✓ Kalıp direnci: Terpineol mantar büyümesini inhibe eder (ASTM D3273 uyumlu)
✓ Karbon sekestrasyonu: 280kg-co₂/m³ depolar (FSC sertifikalı)
Benzersiz değer:
▶ Beton kalıp olarak 20+ kez yeniden kullanılabilir (standart kontrplak için 8-10'a karşı)
▶ Termal İletkenlik 0.12W/(M · K) - OSB'den% 40 daha iyi
✅ Çam optimize edilmiş tasarım
Yüksek tempolu çam ahşabı için reçineye dayanıklı soyulma bıçakları
Gradyan kurutma teknolojisi iç stres deformasyonunu önler
✅ Akıllı üretim kontrolü
Tutkal yayılımı hassasiyeti (120 ± 5g/㎡), malzeme maliyetini azaltır
Çevrimiçi dedektörlerle otomatik kalınlık kalibrasyonu
�Furniture üretimi - kabarcıksız kontrplak substratlar
İnşaat kalması - Yüksek Tekrar Kullanım Beton Dökme Kalıpları
� Meclis Ambalajı - ISPM15 uyumlu paletler ve kasalar
Biz Shandong MINGHUNG Ahşap Tabanlı Panel Machinery Co., Ltd Çin fabrikasıyız ve kontrplak makine ve kaplama makineleri tam setleri üreticisiyiz. Uzun yıllar üretim deneyimi, ileri üretim teknolojisi, deneyimli işçiler ve profesyonel mühendisler ile size sizin için uygun, iyi ve güçlü makineler sunabiliriz.
Machines include:Veneer production line(Log debaker,Veneer peeling machine, Log loader,Automatic stacker)，Blade sharpener,Veneer patching machine,Veneer dryer machine(Veneer roller dryer, Veneer mesh dryer, Veneer press dryer), Veneer gluing machine,Plywood lay-up machine, Veneer jointing machine, Plywood cold press, Hot press machine,Plywood edge trimming cutting machine, Zımparalama ve kalibrasyon makinesi, kontrplak devrilme makinesi, asansör masası vb.
✅ Küresel destek
Anahtar teslim çözümler: Düzen tasarımı, kurulum, eğitim
48HR yedek parça yanıtı, ömür boyu teknik danışmanlık
