Isı Geri Kazanımlı Enerji Tasarruflu Kontrplak Üretim Hattı
Kontrplak Üretim Hattının Detaylı Tanıtımı
Bu enerji tasarruflu kontrplak üretim hattı, kaplama işlemeden bitmiş kontrplak çıktısına kadar tam otomatik bir sistemdir ve ana özelliği entegre çok aşamalı ısı geri kazanım modülleridir. Hat aşağıdaki bölümlerden oluşur:

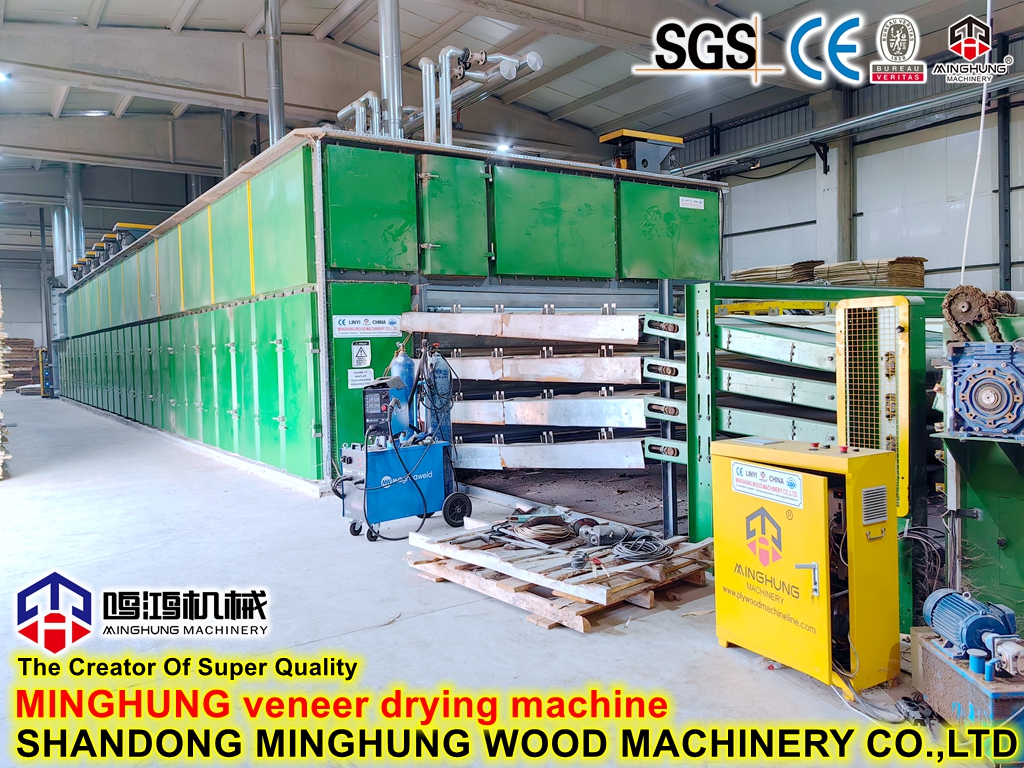

1. Kaplama Kurutma ve Isı Geri Kazanım Ünitesi
Yüksek verimli örgü bantlı kurutucular kullanılmaktadır. Kurutma işleminden çıkan sıcak, nemli egzoz havası ilk önce havadan havaya plakalı ısı eşanjöründen geçerek atık ısıyı taze giriş havasına aktarır. Önceden ısıtılmış hava daha sonra ısıtma sistemine girerek brülörün veya kızgın yağ ısıtıcısının yakıt tüketimini azaltır. Ek olarak, bir yoğuşmalı ısı eşanjörü, kazan takviye suyunun ön ısıtılması veya atölyenin ısıtılması için egzozdan gizli ısıyı daha da geri kazanır.

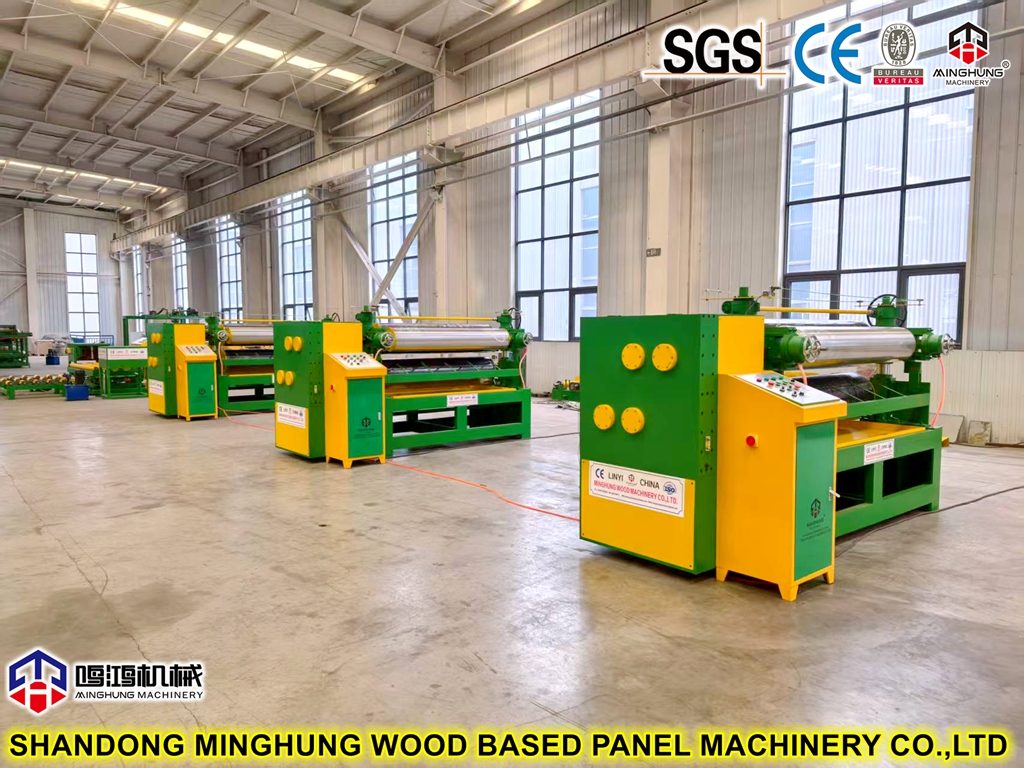

2. Tutkal Sürme ve Montaj Bölümü
Hassas ölçümlü tutkal yayıcılar yapışkan atıklarını en aza indirir. Bu bölümden gelen küçük atık ısı, yerel geri kazanım delikleri tarafından toplanır ve tutkal tankı yalıtımı veya tutkal ön ısıtması için kullanılır.
3. Ön Pres & Sıcak Pres Bölümü (Çekirdek Isı Geri Kazanımı)
Sıcak pres en büyük enerji tüketicisidir. Sıcak presin dönüş suyu borusuna kapalı devre atık ısı geri kazanım ünitesi monte edilmiştir. Yüksek sıcaklıktaki yoğuşma suyundan veya termal yağ dönüşünden gelen ısı, bir ısı eşanjörü aracılığıyla temiz suya aktarılır. Üretilen sıcak su kaplama kurutma ünitesine, kazan besleme suyuna veya atölye temizliğine verilir. Akıllı bir sıcaklık kontrol valfi, proses gereksinimlerine göre geri kazanım akışını otomatik olarak ayarlayarak sabit plaka sıcaklığı sağlar. Ayrıca, kalıbın açılması/kapanması sırasında açığa çıkan radyant ısı, kılavuz başlıklar tarafından yakalanır, bir ısı pompasıyla yükseltilir ve tutkalın ön ısıtılması veya kaplamanın ön ısıtılması için kullanılır.
4. Soğutma ve Düzeltme Bölümü
Bitmiş kontrplağın soğutulması sırasında açığa çıkan ısı, havadan suya ısı eşanjörü aracılığıyla geri kazanılır. Geri kazanılan sıcak su, atölyede kaplama ıslatma tankları veya kışın donmaya karşı koruma için kullanılır.
5. Akıllı Kontrol Sistemi
Hattın tamamı, her aşamada sıcaklık, basınç, akış hızı ve ısı geri kazanım verimliliğinin gerçek zamanlı izlenmesini sağlayan bir PLC ve HMI ile donatılmıştır. Sistem, geri kazanılan ısıyı otomatik olarak kurutma ve ön ısıtma gibi öncelikli düşük dereceli taleplere tahsis eder ve fazlası alan ısıtma veya sıcak su hazırlama için kullanılır. Ayrıca yöneticilerin üretim parametrelerini optimize etmelerine yardımcı olmak için enerji tüketimi raporları ve tasarruf analizleri de oluşturur.
Anahtar Teknik Parametreler
Üretim kapasitesi: 5.000 – 30.000 m³/yıl
Isı geri kazanım oranı: %25 – %38
Kapsamlı enerji tasarrufu oranı: %20 – %35
Sıcak merdane sıcaklık kontrol doğruluğu: ±1,5°C
Uygulanabilir kontrplak kalınlığı: 6 – 25 mm
Avantaj Özeti
Enerji maliyetlerini önemli ölçüde azaltır; geri ödeme süresi genellikle 1,5–3 yıl
Kazanlar/termal yağ ısıtıcıları üzerindeki yükü azaltır, ekipman ömrünü uzatır
Uluslararası karbon emisyon düzenlemelerine uyum sağlayarak ihracatta rekabet gücünü artırır
Mevcut hatlara esnek entegrasyon için modüler tasarım
Hakkımızda
Biz Shandong MINGHUNG Wood Based Panel Machinery Co.,Ltd Çin fabrikasıyız ve Kontrplak makineleri ve Kaplama makinelerinin tam setlerinin üreticisiyiz. Uzun yıllara dayanan üretim tecrübesi, ileri üretim teknolojisi, deneyimli işçiler ve profesyonel mühendislerle size uygun, iyi ve güçlü makineleri sunabiliriz.

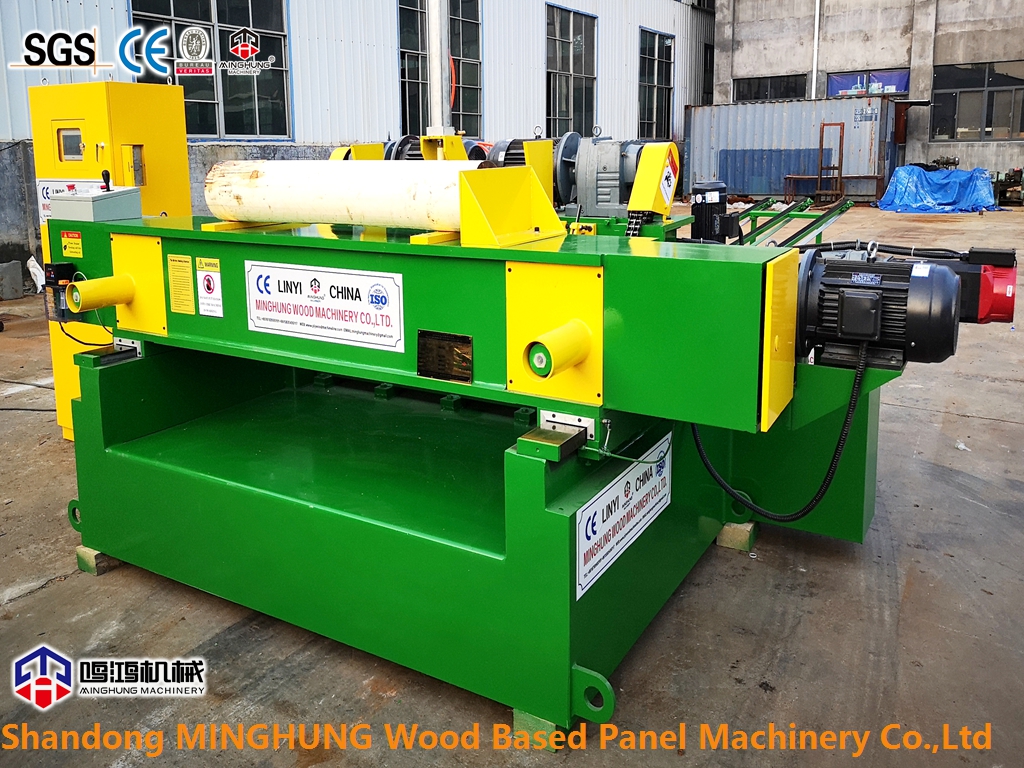

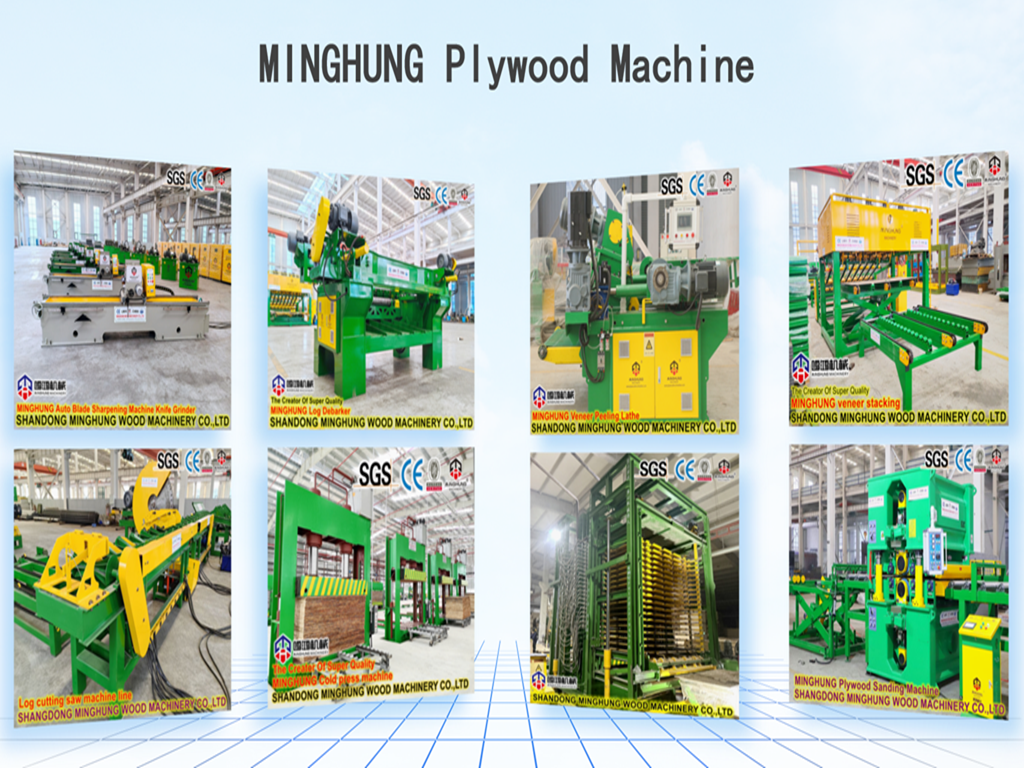

Ürettiğimiz makineler, soyma makineleri, yontma makineleri, döner kesme makineleri, kurutma makineleri, yapıştırma makineleri, ön baskı makineleri, sıcak presleme makineleri, soğutma makineleri, uzunlamasına ve enine testere makineleri, zımpara makineleri, ayrıca otomatik besleme ve yaşam platformları gibi yardımcı makineleri içerir.
