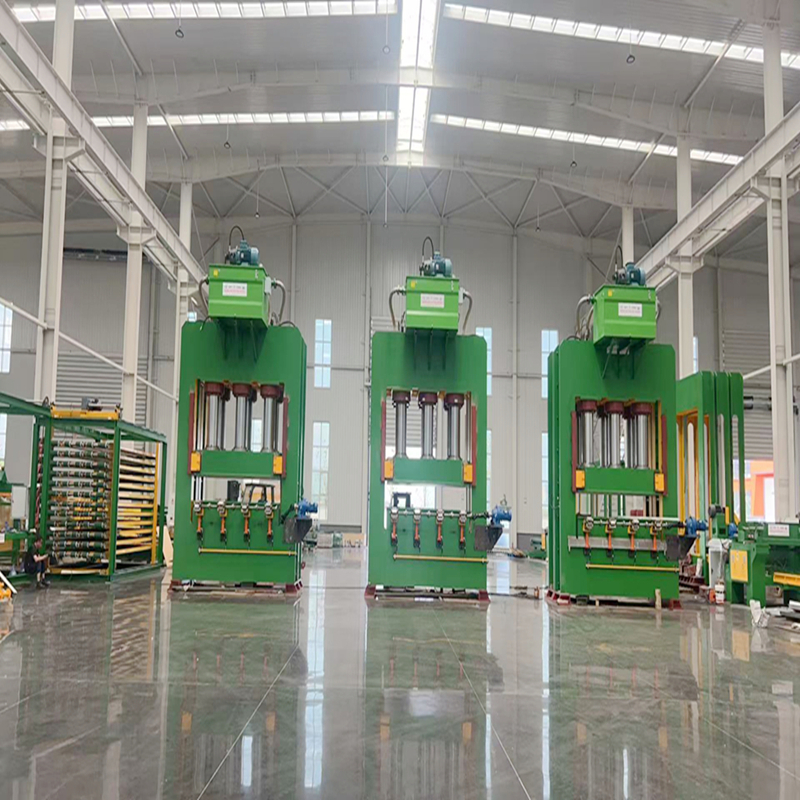

Detaylı Yapısal Kompozisyon

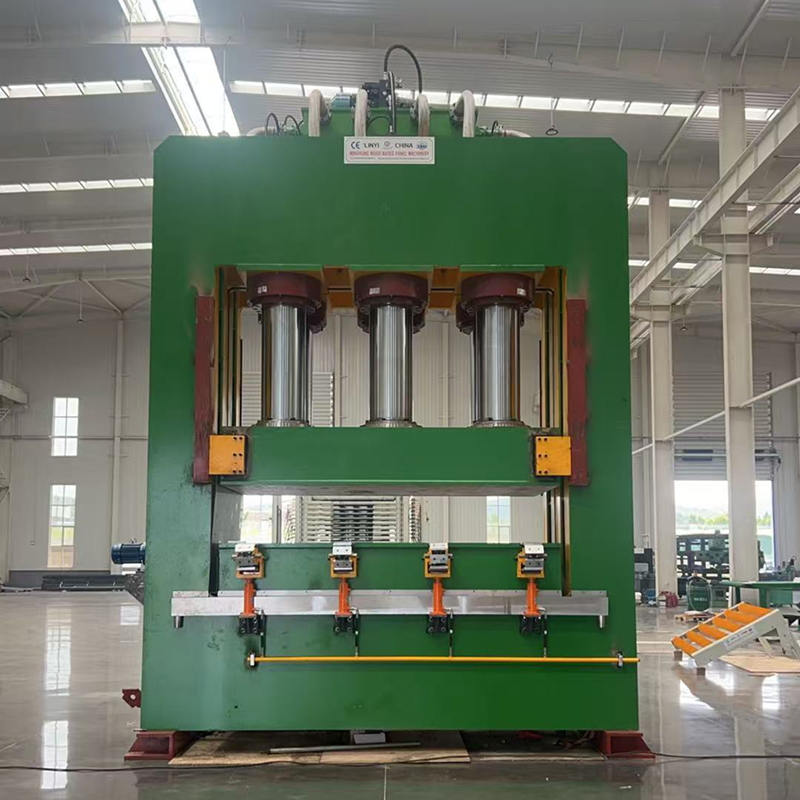

(1) Ana Çerçeve (Çerçeve Tipi Yapı)
500 tonluk tam yük koşullarında minimum çerçeve deformasyonunu sağlamak için sonlu elemanlar analizi yoluyla optimize edilmiş kesit boyutlarına sahip, yüksek mukavemetli Q345 yüksek kaliteli çelik plakalar kullanılarak entegre olarak kaynaklanmıştır.
Üst ve alt kirişler ve kolonlar, makul kuvvet dağılımına ve eksantrik yüklere karşı güçlü dirence sahip kapalı bir çerçeve yapısı oluşturur.
Kaynak sonrasında tüm çerçeve, iç kaynak gerilimlerini tamamen ortadan kaldırmak ve uzun vadeli boyutsal stabilite sağlamak için büyük bir gaz fırınında gerilim giderme tavlamasına tabi tutulur.
Tüm kritik birleşme yüzeyleri, büyük bir CNC portal frezeleme makinesinde tek bir kurulumda hassas bir şekilde işlenerek paralellik, diklik ve konum doğruluğu sağlanır.
(2) Sabit Çalışma Tezgahı (Alt Merdane)
≤0,03 mm/m düzlük elde etmek için çalışma yüzeyi hassas taşlanmış, büyük kalınlık ve yüksek sertlik.
Çalışma yüzeyi yüksek sertlik ve mükemmel aşınma direnci sunar ve uzun süreli kullanımda çizilmez kalır.

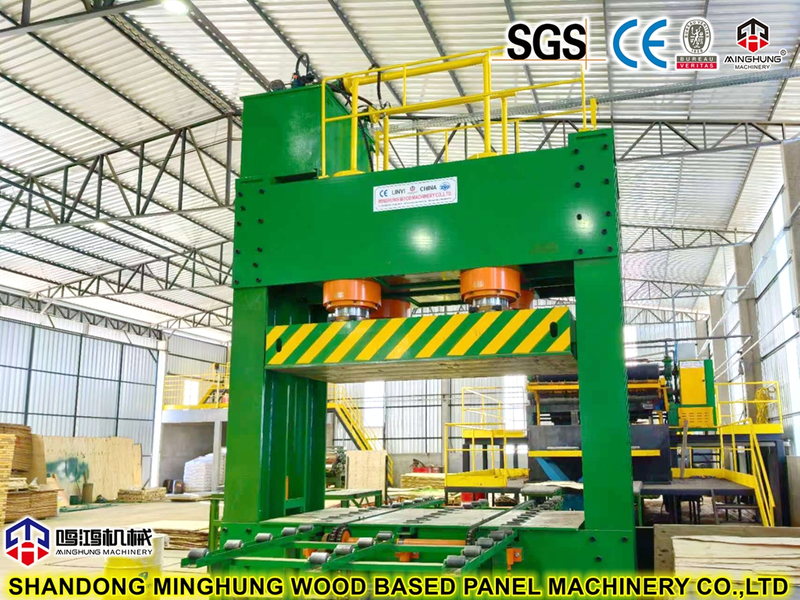

(3) Hareketli Kiriş (Üst Plaka)
Hassas işlenmiş çalışma yüzeylerine sahip, sabit çalışma masası gibi yüksek mukavemetli çelik plakalardan üretilmiştir.
Kaldırma ve indirme sırasında yatay doğruluk ve tekrarlanabilir konumlandırma doğruluğu sağlamak için dört köşenin tamamında yüksek hassasiyetli kılavuz cihazlarla donatılmıştır.
Eşit basınç iletimini sağlamak için küresel menteşeler veya sert bağlantılar aracılığıyla silindir piston çubuklarına bağlanır.
(4) Ana Silindir Sistemi

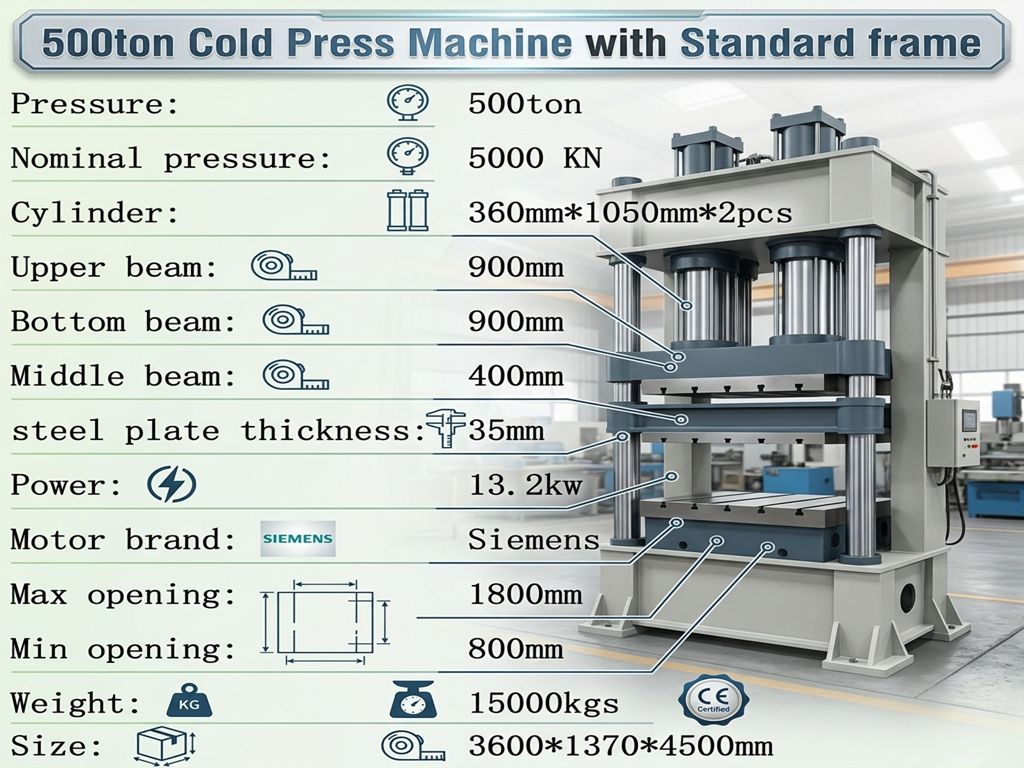

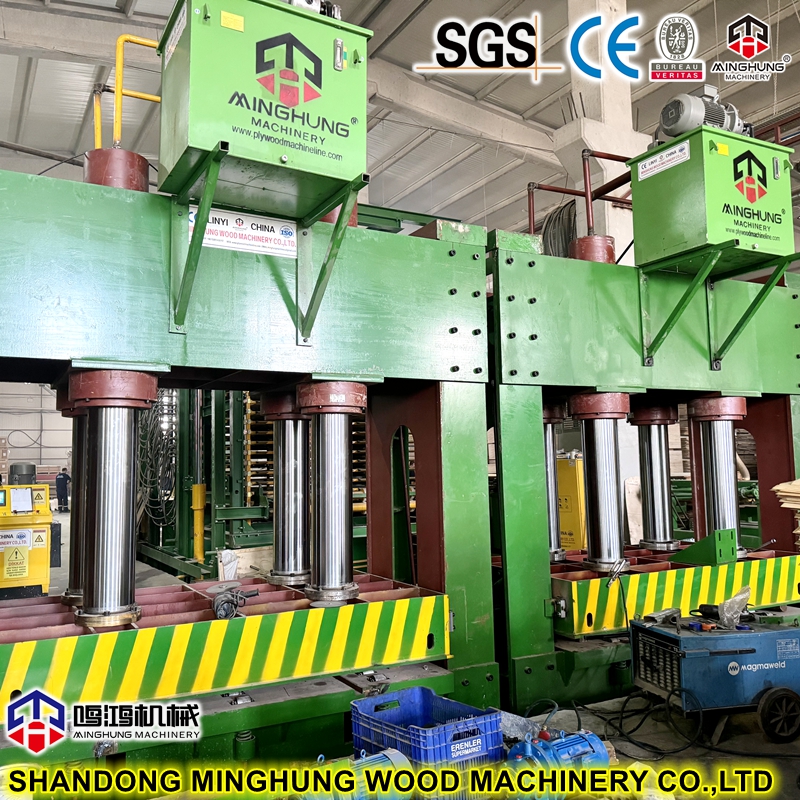

Toplam 500 ton çıkış gücüne sahip 2 adet geniş çaplı piston veya piston tipi ana silindir (Φ320mm veya Φ360mm) ile donatılmıştır.
Silindir gövdeleri, Ra≤0,4μm yüzey kalitesine ulaşan, aşınma ve basınca dayanıklılık sağlayan honlanmış iç yüzeylere sahip yüksek kaliteli dikişsiz çelik borulardan yapılmıştır.
Piston çubukları, yüksek yüzey sertliği, korozyon direnci ve düşük sürtünme için sert krom kaplıdır.
Contalar, uzun süreli sızıntısız çalışmayı sağlamak için uluslararası üne sahip markalardan seçilmiştir.

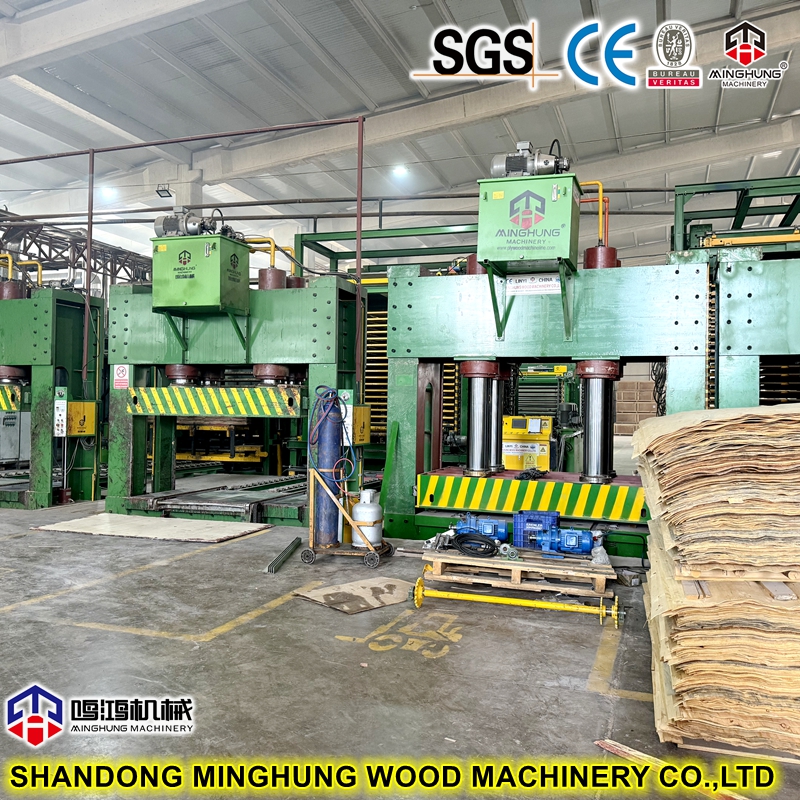

(5) Hidrolik Güç Ünitesi Sistemi
Yeterli ve istikrarlı hidrolik güç sağlamak için yüksek güçlü bir motorla (18,5kW/22kW) birleştirilmiş büyük deplasmanlı eksenel pistonlu pompa veya kanatlı pompa kullanır.
Hassas kontrol ve hızlı tepki sağlayan entegre hidrolik valf grupları.
Etkili ısı dağıtımı ve sabit yağ sıcaklığı için büyük kapasiteli bir yağ deposuyla donatılmıştır.
Sistem yağının temizliğini korumak için geri dönüş yağ filtreleri ve hava delikleri ile donatılmıştır.
Yüksek sıcaklıktaki ortamlar veya sürekli ağır yük işlemleri için isteğe bağlı yağ soğutucusu (hava soğutmalı veya su soğutmalı) mevcuttur.
(6) Elektrik Kontrol Sistemi
Tam otomatik sıra kontrolü için çekirdek kontrolör olarak iyi bilinen bir marka PLC kullanır.
Presleme kuvvetinin ve merdane konumunun gerçek zamanlı izlenmesi için yüksek hassasiyetli basınç sensörleri ve yer değiştirme sensörleri ile donatılmıştır.
Operasyon panelinde basınç, tutma süresi ve kaldırma hızı gibi proses parametrelerini ayarlamak için basmalı düğmeler veya dokunmatik ekran bulunur.
Otomatik basınç tutma, otomatik basınç telafisi, zamanlı basınç tahliyesi ve arıza kendi kendine teşhis fonksiyonlarına sahiptir.
Ana bilgisayarlar veya MES sistemleriyle veri bağlantısı için ayrılmış endüstriyel iletişim arayüzleri.
