Yağ kazanı
Kazanda üç ana süreç devam etmektedir: (1) Yakıt fırında yakılır ve kimyasal deposu, alev ve yanma ürünlerinin (baca gazı ve kül) yüksek olmasını sağlayan ısı enerjisi şeklinde salınabilir. sıcaklık.(2) Yüksek sıcaklıktaki alev ve baca gazı, ısıyı 'ısıtma yüzeyi' yoluyla çalışma sıvısına (ısıtma ortamı) aktarır.(3) Çalışma ortamı (ısı ortamı) ısıtılır ve sıcaklığı yükselir veya doymuş buhara buharlaşır veya aşırı ısıtılmış buhar haline gelmek için daha fazla ısıtılır.Yukarıdaki üç süreç, enerjinin dönüşümünü ve transferini gerçekleştirerek birbiriyle ilişkilidir ve aynı anda gerçekleştirilir.Enerjinin dönüşümü ve aktarımı ile birlikte, maddenin akışı ve değişimi de vardır.Su-buhar sistemi, kömür-kül sistemi ve rüzgar-duman sistemi kazanın üç ana sistemidir ve bu üç sistemin çalışması eş zamanlı olarak yürütülür.Genel olarak, yakıt ve baca gazı tarafındaki işlemler (yanma, ısı salınımı, cüruflama, gaz akışı vb. dahil) toplu olarak 'fırın işlemleri' olarak adlandırılır;su ve buhar tarafındaki prosesler (su ve buhar akışı, ısı absorpsiyonu, buharlaşma, buhar-su ayrımı, termokimyasal proses, vb.) toplu olarak 'pot prosesi' olarak anılır.
Genel kavram 1. Kalori: Kalori bir işlem miktarıdır.Günlük hayatta sıcak su, sıcak hava gibi bazı sezgisel kavramlar daha yaygın ama kalori nasıl ölçülür?Kural: Atmosfer basıncında, bir kilokalori, bir kilogram suyun sıcaklığını bir santigrat derece yükseltmek için gereken ısı miktarıdır.1cal= 2. Sıcaklık: Sıcaklık, bir cismin sıcak veya soğuk olma derecesidir.Mühendislikte, genellikle atmosferi ölçmek için Celsius sıcaklık ölçeği ve termodinamik sıcaklık ölçeği (mutlak sıcaklık ölçeği) kullanılır.Santigrat ölçeğinde sıcaklık 't' ile gösterilir ve birimi santigrat derecedir (°C).Standart atmosferik basınç altında, saf suyun donma noktası 0°C ve kaynama noktası 100°C'dir.Termodinamik sıcaklık ölçeği Kelvin ölçeği olarak da bilinir ve 'T' ile gösterilir ve birimi Kelvin'dir (K).Standart atmosferik basınç altında, saf suyun donma noktası ve kaynama noktasıdır.Celsius sıcaklık ölçeğinin sıcaklığı 1°C, termodinamik sıcaklık ölçeğinin sıcaklığı 1K'ye sayısal olarak eşittir ve ilişki T=t+3'tür. Basınç: Basınç, birim alana uygulanan dikey kuvveti ifade eder.Mühendislikte sıklıkla kullanılan birimler şunlardır: Pa (Pa), MP (MPa).4.Su buharı ile ilgili bazı kavramlar a.Doymuş su: Su belli bir sıcaklığa kadar ısıtıldığında kaynamaya başlar.Bu andaki sıcaklığa doymuş sıcaklık ve suya doymuş su denir;Doymuş buhara kuru doymuş buhar denir;C.ıslak doymuş buhar: nem içeren doymuş buhar, ıslak doymuş buhar olarak adlandırılır;D.buhar kuruluğu: ıslak doymuş buhar içindeki kuru doymuş buharın yüzdesini (%) ifade eder;e.buharlaşma Gizli ısı (r): Bir kilogram doymuş suyu aynı sıcaklıkta kuru doymuş buhara tamamen buharlaştırmak üzere sabit basınç altında ısıtmak için gereken ısı veya kuru doymuş buharın aynı sıcaklıkta doymuş suya yoğuşturulmasıyla salınan ısı, buharlaşmanın gizli ısısı denir;F.Aşırı ısıtılmış buhar: Kuru doymuş buhar sabit bir basınçta ısıtıldığında, buhar sıcaklığı doyma sıcaklığından belirtilen aşırı ısıtılmış sıcaklığa yükselmeye başlar.Bu tür buhara kızgın buhar denir. Parlama noktası, yağ yangınını önlemek için önemli bir göstergedir.Yağ açık bir kapta saklandığında, güvenli olması için yağın sıcaklığı parlama noktasından en az 10°C daha düşüktür.Basınçlı kaplarda ve borularda serbest sıvı yüzeyi olmadığı için kısıtlanmaz.e.Donma noktası: Yağın akışkanlığını kaybettiği sıcaklığa donma noktası denir.Donma noktası, yağdaki mum miktarı ile ilgilidir.Balmumu içeriği ne kadar yüksek olursa, donma noktası da o kadar yüksek olur;yağda ne kadar çok jöle benzeri madde varsa, donma noktası o kadar yüksek olur.Donma noktası, petrolün depolanması ve taşınmasının ana göstergesidir.2. Gaz kazanlarında yaygın olarak kullanılan gaz yakıtları üç kategoriye ayrılır: doğal gaz, sıvılaştırılmış petrol gazı ve suni gaz.Gaz yakıtlar genellikle düşük molekül ağırlıklı hidrokarbonlar, hidrojen ve karbon monoksit gibi yanıcı gazlar içerir ve genellikle karbon dioksit ve nitrojen gibi yanıcı olmayan gazlarla birlikte bulunur.Gaz yakıtlı kazanların çıktısı, doğal gaz ısıl değeri 8500kcal/Nm3, sıvılaştırılmış petrol gazı ısıl değeri 24000kcal/Nm3 ve şehir gazı 4000kcal/Nm3 baz alınarak hesaplanmıştır.
kazan hakkında daha fazla bilgi için bize ulaşın:
whatsapp: +8618769900191 +8615589105786 +8615805493072
İnternet sitesi: www.plywoodmachineline.com
e-posta: minghungmachinery@gmail.com
Isı transfer yağ kazanı çalışma kuralları
1. Brülörün otomatik kontrolü (çıkışta yağ sıcaklık sensörünün toplanması)
Kazan çıkış yağ sıcaklığı, çıkış yağ sıcaklığının ayarlanan alt sınırının altına düştüğünde ve giriş ile çıkış arasındaki yağ basıncı farkı normal olduğunda, brülörün birinci kademe yangını ve ikinci kademe yangını otomatik olarak başlar;
Kazan çıkış yağ sıcaklığı, ayarlanan çıkış yağ sıcaklığı üst sınırı olan -5°C'nin üzerine çıktığında, brülörün ikinci kademe alevi kapatılır ve birinci kademe yangını durumunda kalır;
Kazan çıkış yağ sıcaklığı, ayarlanan çıkış yağ sıcaklığı üst sınırından yüksek olduğunda, brülörün birinci kademesini ve ikinci kademesini kapatın;
2. Yağ enjeksiyon pompasının otomatik kontrolü (toplama yağı deposu yağ seviyesi şamandıra bilyesi normalde açık noktadır)
Yüksek yağ deposundaki yağ seviyesi düşük olduğunda, yağ enjeksiyon pompası otomatik olarak çalıştırılır;
Yüksek yağ deposundaki yağ seviyesi yüksek olduğunda, yağ enjeksiyon pompası otomatik olarak kapanır.
3. Sirkülasyon pompasının otomatik kontrolü
Sistem çalışmaya başladığında, sirkülasyon pompası işten çıktıktan sonra sistem kapatılana kadar açılır;
Sistem çalışmadığında, çıkış yağ sıcaklığı 100°C'nin altında ve giriş ve çıkış yağı arasındaki sıcaklık farkı 20°C'nin altında olduğunda sirkülasyon pompası kapatılır.
4. Yağ pompasının otomatik kontrolü (günlük yakıt deposunun normalde açık olan yağ seviyesi yüzer topunun toplanması)
Günlük yakıt deposundaki yağ seviyesi düşük olduğunda, yakıt pompası otomatik olarak çalıştırılacaktır;
Günlük yakıt deposunun yağ seviyesi yüksek olduğunda, yakıt transfer pompası otomatik olarak kapatılır.
Arıza otomatik işleme 1. Çıkış yağ sıcaklığı aşırı sıcaklık hatası
Çıkış yağ sıcaklığı ayarlanan çıkış yağ sıcaklığı üst sınırı olan 20°C'yi veya 350°C'yi aştığında, bilgisayar aşırı sıcaklık sıcaklığını görüntülemek için yanıp söner ve kontrollü ekipman kapanmaya zorlanır.
2. Baca sıcaklığı aşırı sıcaklık hatası
Baca sıcaklığı ayarlanan 300 ℃ sınır sıcaklığını aştığında, baca aşırı sıcaklık göstergesi görüntülenecek ve kontrollü ekipman kapatılacaktır.
3. Düşük fark basınç hatası (harici fark basınç göstergesini toplayın)
Kazanın giriş ve çıkışı arasındaki yağ basıncı, ayarlanan basınç farkından daha düşük olduğunda, bilgisayar bir arıza gösterecek ve kontrol edilen ekipman zorla kapatılacaktır.
4. Aşırı basınç hatası (harici basınç göstergesini toplayın)
Kazan yağ basıncı ayarlanan yüksek basınç noktasından yüksek olduğunda, bilgisayar arıza göstergesi kontrollü ekipmanı kapanmaya zorlar.
5. Güç kesintisi istemi
Sistem şebeke gerilimi normal çalışma aralığını (180V-260V) aştığında, ekranda hata mesajı görüntülenir ve ekipman kilitlenmez.

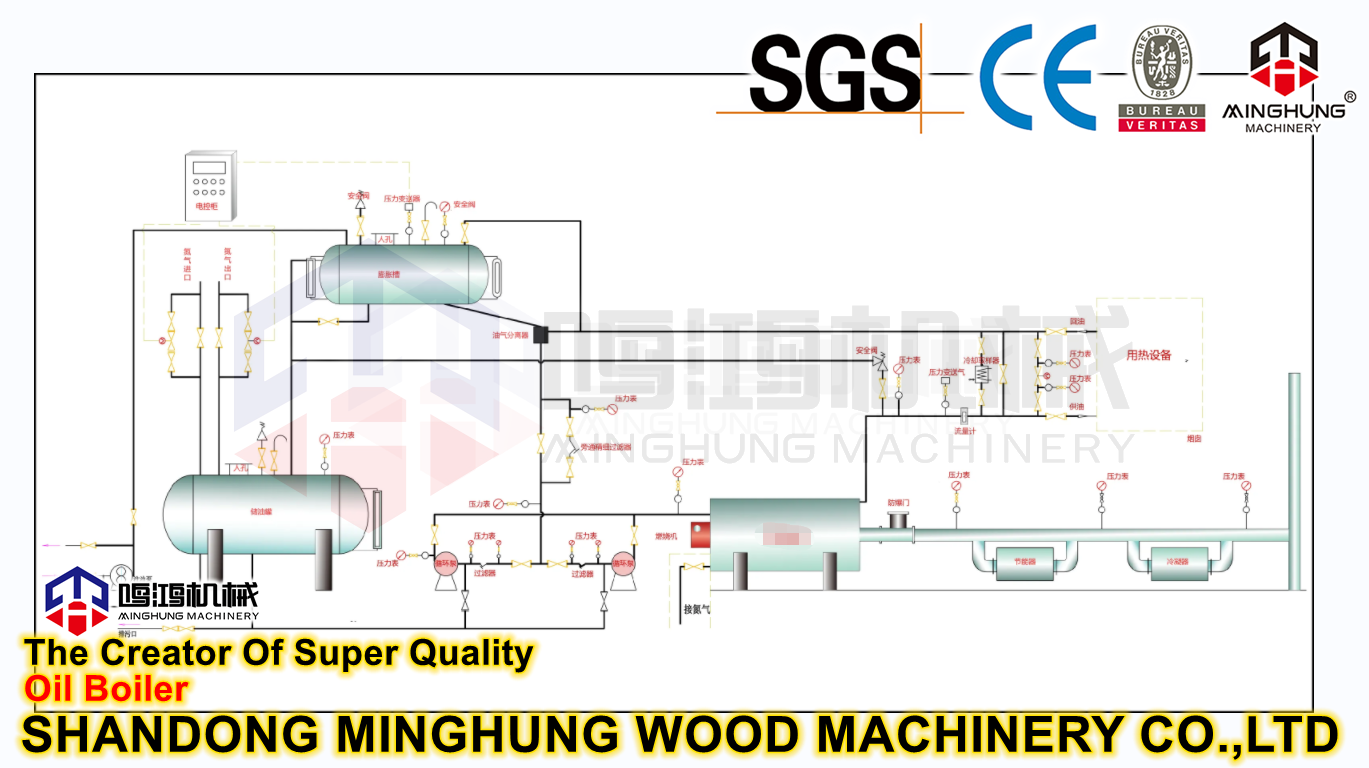

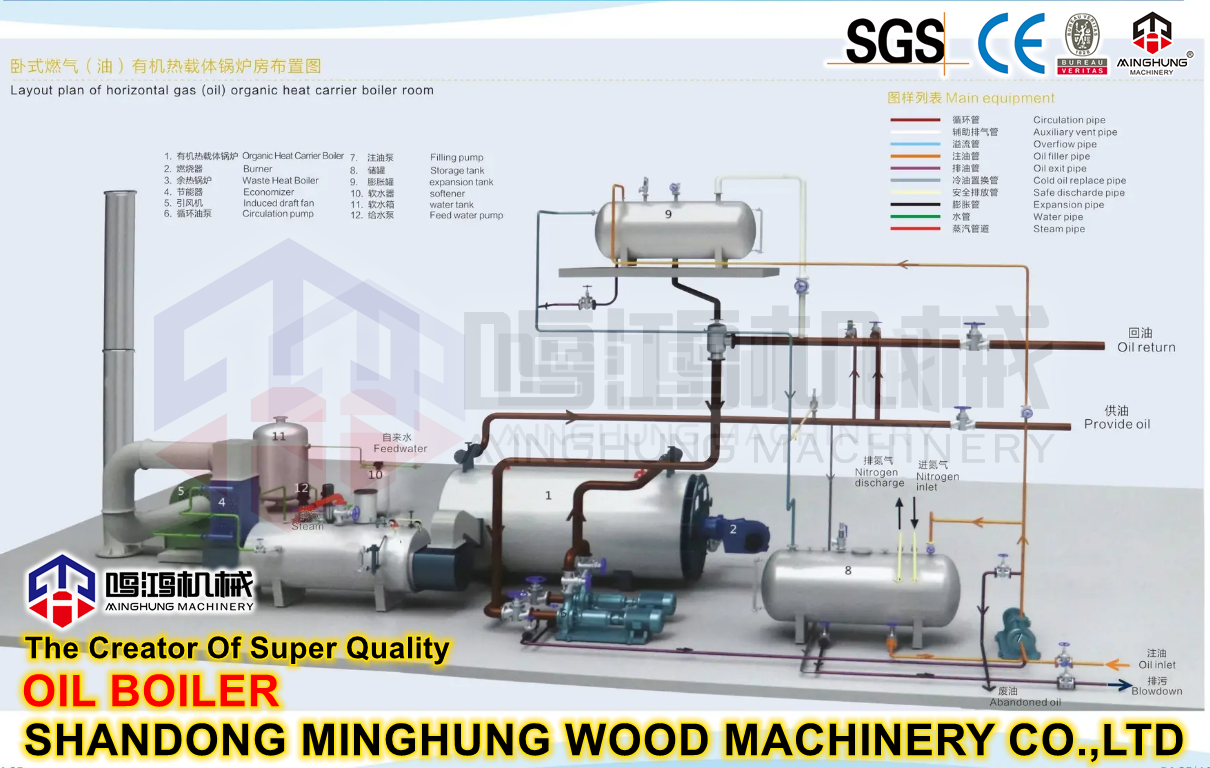

Isı transfer yağ kazanı kurulum şeması Isı transfer yağ kazanı çalıştırma prosedürleri:
1. Başlamadan önce muayene 1. Kalorifer fırını ve çevresinin temiz ve pisliklerden arındırılmış olup olmadığını, fırın gövdesi, brülör, kontrolör, yangın deliği, baca (baca) vb.'nin normal olup olmadığını kontrol edin;2. Ters işlem ekipmanı ve işlemi , Genleşme deposunun yağ seviyesinin 1/4-1/2 sıvı seviyesinin üzerinde olup olmadığını ve termometre ve basınç göstergesinin normal olup olmadığını kontrol edin;3. Isıtma fırını kontrol kabininin güç kaynağını açın, voltajın normal olup olmadığını kontrol edin, gösterge ışıklarını ve çeşitli gösterge cihazlarını kontrol edin 4. Ana gaz basınç düşürme vanasını ve ikincil basınç düşürme vanasını, basıncın kontrol edileceği şekilde ayarlayın. 0,005 MPa.
2. Çalıştırın 1. Isı transfer yağı sirkülasyon pompasını çalıştırın (birini çalıştırın ve bir tane hazırlayın, su pompasının çalışma kurallarına bakın).Pompayı çalıştırdıktan sonra, basıncı sabit hale getirmek için yaklaşık 0,5 saat normal şekilde sirküle edecektir;2. Ocak alevinin normal şekilde yandığını gözlemlemek için brülörü başlat düğmesine basın.Ateşleme yoksa, sorun giderildikten sonra brülör tekrar çalıştırılmalıdır.
3. Kapatma işlemi 1. Normal kapatma ①Sıcaklığı kademeli olarak azaltın, brülörü kapatın ve yanmayı durdurun;②Kızgın yağın sıcaklığı 70°C'nin altına düştüğünde, sıcak yağ sirkülasyon pompasının çalışmasını durdurun (su pompasının çalışma kurallarına bakın);③Toplam güç kaynağını kapatın, bir vardiya kaydı yapın.2. Acil kapatma Acil bir durum nedeniyle fırın acil olarak kapatılırsa, brülör hızlı bir şekilde kapatılmalı ve brülör, fırın ile baca arasında doğal bir havalandırma durumu oluşturacak şekilde brülörün menteşe ekseni boyunca hareket ettirilmelidir, ve fırında depolanan ısıyı dağıtır., böylece ısı transfer yağı doğal olarak soğur ve aşırı ısınmayı önler.
Dördüncüsü, dikkat edilmesi gereken hususlar 1. Devriye denetimi sırasında, ısı transfer yağı fırını çevresinde sızıntı olup olmadığına dikkat edilmelidir.Yakınlarda yeterli miktarda yağ ve elektrikli yangın söndürme ekipmanı bulunmalıdır ve yangın söndürme maddesi olarak suya izin verilmez.
Isı ileten yağ kazanları için güvenlik önlemleri (1) Ekipman güvenliğini sağlayın
Isı transfer yağlı ısıtma sistemi basınçlı ekipman olarak yönetilmeli ve ısıtma ekipmanının iyi durumda olduğundan emin olunmalıdır, aksi takdirde sonuçları çok ciddi olacaktır.Kullanım sırasında ekipmanın et kalınlığı ve basınç dayanımı düzenli olarak kontrol edilmeli, ekipman ve boru hatları üzerine basınç göstergeleri, emniyet valfleri ve havalandırma boruları takılmalıdır.
(2) Sıkı ve güvenli çalışma
Isı ileten bir yağ fırını kullanırken, sıcaklığın yükselmesini ve tehlikeye neden olabilecek aşırı basıncı önlemek için sıcaklığın 350 °C'yi geçmeyecek şekilde sıkı bir şekilde kontrol edilmesi gerekir.Isı transfer yağının ısıtma yüzeyinin boru duvarının aşırı ısınmasını önlemek için, ısı transfer yağının akışı türbülanslı durumda, yani Reynolds sayısı Rc>10000 ve belirli bir akış hızına sahip olmalıdır. ısıtma yüzeyinden akarken sınır tabakasının kalınlığını azaltın.Isıtma işlemi sırasında ısıtma ortamının sirkülasyon pompasının durmasına izin verilmez.Isı yükü azaltıldığında veya geçici olarak devre dışı bırakıldığında, borudaki ısı transfer yağının yeterli debiye ve debiye sahip olması için sistem akışını ayarlamak üzere baypas dönüş ayar vanası açılmalıdır.
Isıtma fırını başlatıldığında, ısıtma yüzeyi borusu ve sistem boru hattının boş borusu önceden ısıtılmalıdır.Isı transfer yağının düşük sıcaklığı, yüksek viskozitesi, düşük akış hızı ve kalın film tabakası nedeniyle tutuşmaya ve ısınmaya başlarken, bölgesel aşırı ısınmayı önlemek için ısıtma hızı genellikle 40~50℃/h'nin altında sıkı bir şekilde kontrol edilmelidir. .Dolaşımdaki ısı ileten yağın sıcaklığı yüksek olduğunda, ancak ısı kullanan ekipmanın sıcaklığı yükselmediğinde, ısı ileten yağın çıkış sıcaklığı körü körüne yükseltilemez, ancak nedenleri ısı kullanandan bulunmalıdır. ısıtma için ısı transfer yağı kullanırken, sürüş başlangıcında sıcaklık ve basınç arasındaki ilişkiye dikkat edilmelidir.Basınç çok yüksek ve sıcaklık çok düşükse, su var demektir ve zamanla boşaltılmalıdır;basınç çok düşük ve sıcaklık çok yüksek ise, ısı transfer yağı miktarının yetersiz olduğu ve ısı transfer yağı eklenmesi gerektiği anlamına gelir.Sistem çalışmayı durdurduğunda, ısı transfer yağının sirkülasyon pompası bir süre daha çalışmaya devam etmelidir.Isı taşıyıcı soğuduktan sonra, sistemdeki tüm ısı transfer yağını tekrar depolama tankına koyun, özellikle ısıtma yüzeyi geride bırakılmamalıdır.
(3) Isı transfer yağının su veya diğer safsızlıklarla karışmasını önleyin
Isı ileten yağa su veya diğer düşük kaynama noktalı safsızlıklar ile yanıcı ve patlayıcı maddelerin karıştırılması kesinlikle yasaktır.Sürüş sırasında önce sistemdeki su boşaltılmalı, ardından giriş valfi ve çek valf açılmalı ve ısı taşıyıcıdaki suyu çıkarmak için sıcaklık yükseltilmelidir;yeni değiştirilen veya eklenen ısı transfer yağı, eklenmeden önce önceden ısıtılmalı ve kurutulmalıdır;Nem olması durumunda, önce hava valfi açılmalı ve ardından ısı transfer yağının sıcaklığı, nemin buharlaşabilmesi ve kaçabilmesi için küçük bir ateşte 5 ℃/h ısıtma hızı ile 150 ℃'ye yükseltilmelidir. .Ardından havalandırma valfini kapatın ve 10°C/sa ısıtma hızında 250°C'ye kadar ısıtın.Isıtma işlemi sırasında koç darbesi sesi duyarsanız veya basıncın çok yüksek olduğunu görürseniz, su buharını dışarı atmak için hemen büyük havalandırma valfini açmalı ve ardından sürmek için havalandırma valfini kapatmalısınız.Fırın kapatıldığında ısınan malzeme serbest bırakılmalı ve ardından ısı transfer yağ ocağının buhar vanası kapatılarak malzemenin sisteme sızması engellenmelidir.
(4) Koklaşmayı ve tortulaşmayı giderin
Üretim pratiğinde, koklaşma kalınlığının 2 mm'den az olması ve fırın borusundaki koklaşma tabakasının 0 ile 1,5 mm arasında olması güvenlidir.Bu sırada, kok tabakasının sürekli birikimi, ısı taşıyıcı tarafından yıkanan erimiş miktar ile kabaca dengelenir.Fırın tüpündeki kok tabakasının kalınlığı, bir ultrasonik kalınlık ölçer ile ölçülebilir.
Kimyasal değişikliklerin neden olduğu yerel aşırı ısınma nedeniyle çökelen asılı polimer ve karbon parçacıklarını filtrelemek için sirkülasyon pompasının girişine bir filtre takılmalıdır.Filtreleme etkisini sağlamak için cüruf ve safsızlıkları düzenli olarak temizlemek için filtrenin sökülmesi ve değiştirilmesi kolay olmalıdır.
(5) Emniyet yönetimini güçlendirin
Isı transferli mazotlu ısıtma ekipmanlarının çalıştırılması için teknik şartnamelerin oluşturulmasına ve uygulanmasına ve yönetim yönetmeliklerine dikkat edilmesi ve ilgili kanun ve yönetmelikler ile emniyetli işletme kurallarına sıkı sıkıya bağlı kalınması gerekmektedir.Özellikle malzeme taşması, malzeme püskürmesi, malzeme sızıntısı ve aşırı yüklü çalıştırma gibi durumların oluşmasını önlemek için ısı transfer yağının ısıtılması işlemi için eksiksiz bir acil durum müdahale planı bulunmalıdır.
(6) Güvenlik cihazları ve yangınla mücadele tesisleri kurun
Aletlerin ve ölçüm cihazlarının hassas ve kullanımı kolay olmasını sağlamak için sıcaklık, basınç, akış, sıvı seviyesi otomatik ayarlama sistemi, alarm sistemi ve güvenlik tahliye cihazını ayarlayın.Isıtma işlemi sırasında, basınç aniden yükselirse, basıncı tahliye etmek için havalandırma valfi hemen açılmalı ve ısıtma ekipmanına giden ısıtma ortamı boru hattının valfi kapatılmalıdır.
