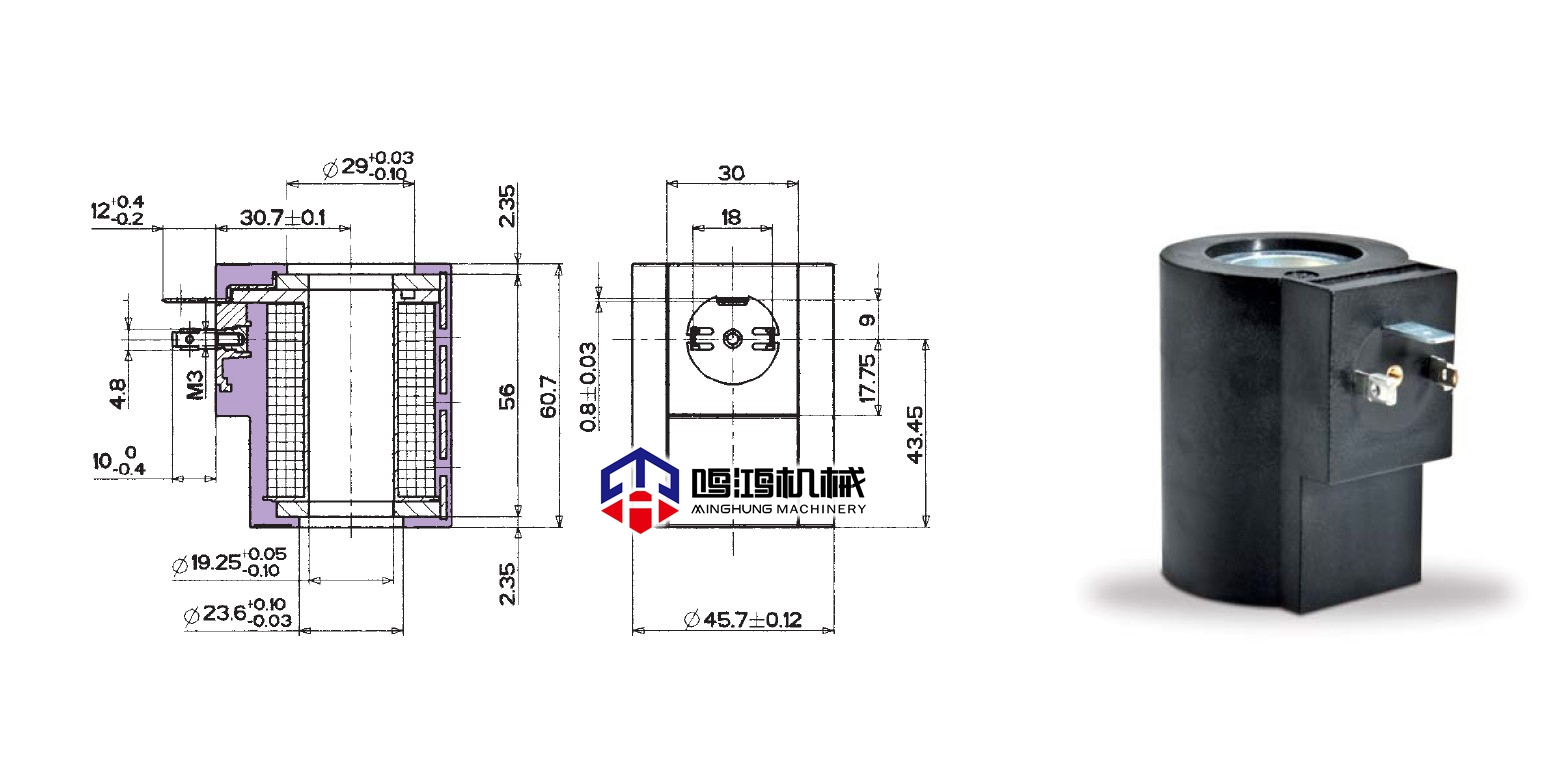

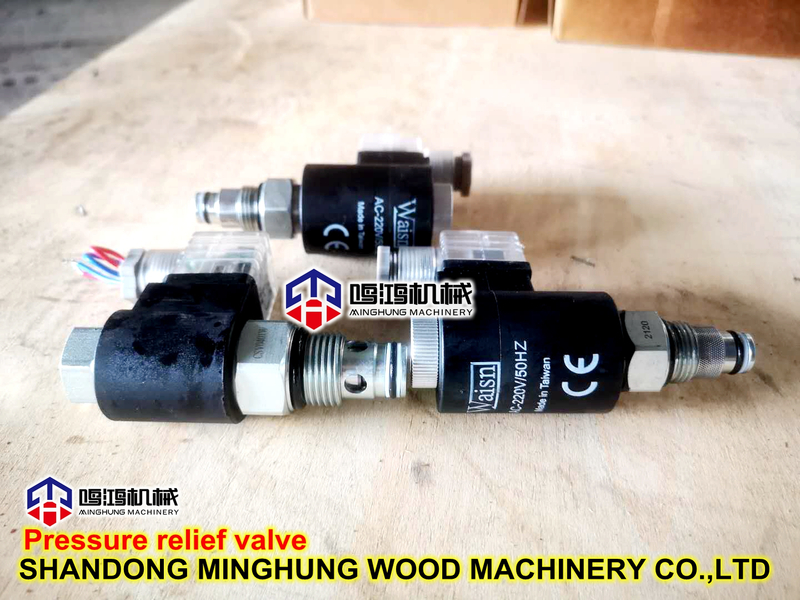

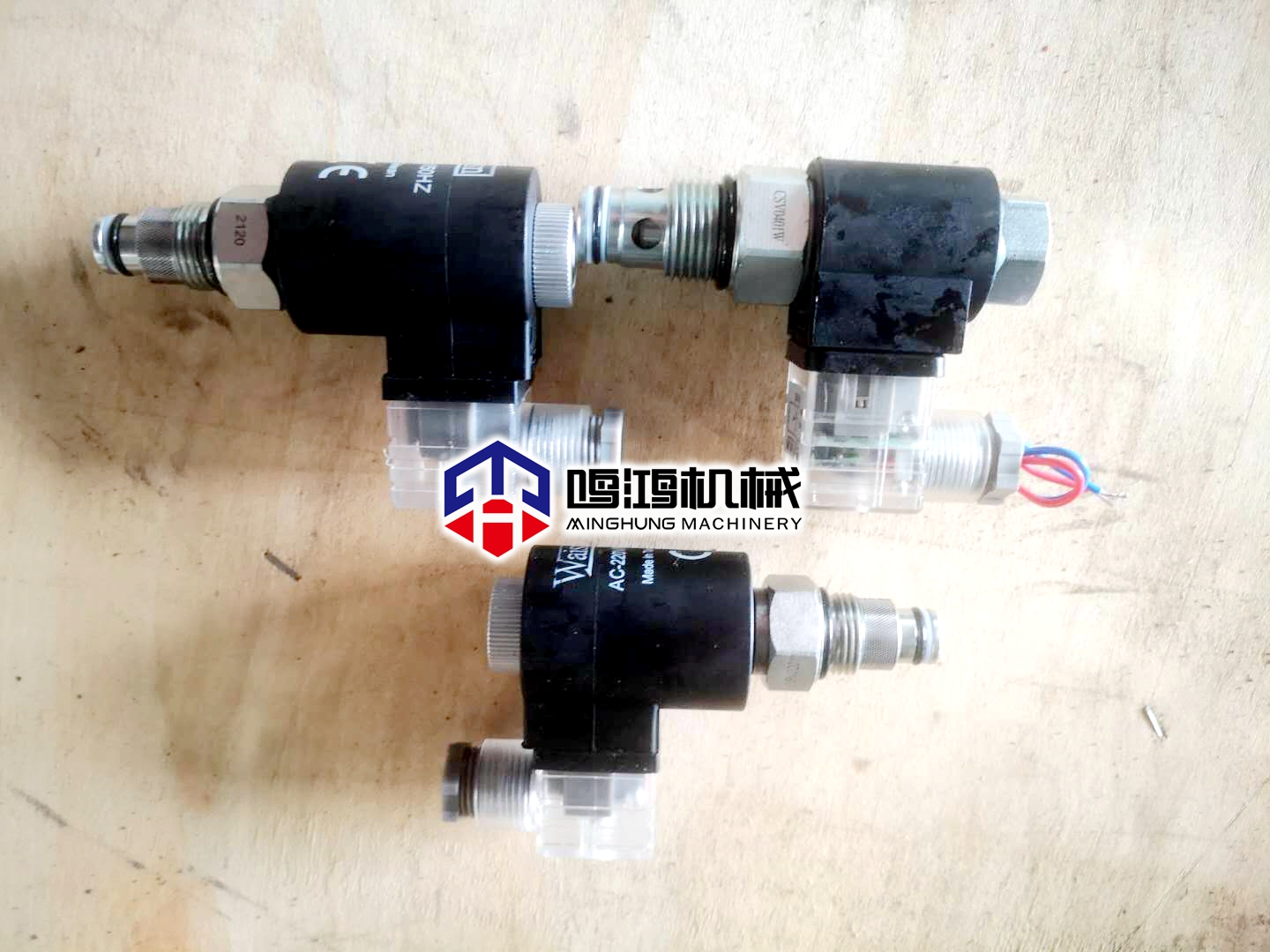

MINGHUNG hidrolik kontrol basınç tahliye vanası yapı tasarımı ve çalışma prensibi
Su pompası su boru hattı sisteminde, pompa aniden durduğunda, pompa çıkış çek valfi hızla kapanır ve valf çıkış boru hattındaki sirkülasyon debisinin aniden düşmesine neden olur ve dönüş şok basıncı üretilir.Hızdaki ani değişiklik, şok basınç dalgası iletimine ve iletim hızına neden olacaktır.Çok yüksek, vananın çıkış kısmındaki basınç anma basıncının birkaç katına çıkarılabilir.Bu, boru hattındaki koç darbesi olgusudur ve valfin veya boru hattının kırılmasına ve bir kazaya neden olabilir.Bu tür kazalardan kaçınmak için, insanlar şu anda iki kademeli kontrol kapama kelebek vanaları, kızak ve ana vana plakalı hidrolik kontrol vanaları, yavaş kapanan çek valfler vb. kapanır ve bir miktar su geçer.Pompa ve rotor bileşenleri, koç darbesi basıncını ortadan kaldırmak için basınç tahliye amacına ulaşmak için geri döner.Bununla birlikte, uzun basınç tahliye süresi nedeniyle, geri akış suyu pompanın pervanesini uzun süre etkiler, bu da pompa rotor bileşenlerinin ters dönüş hızını hızlandırır ve uzun süre pompa rotoruna zarar verir.
Onunla ilişkili parçalar ve motor rotor parçaları.
Yukarıdaki sorunları çözmek için, MINGHUNG DİDROLİK MAKİNE boru hattına monte edilmiş, basınç tahliye süresi içinde pompa girişine dönüş akışını yönlendirebilen otomatik bir basınç tahliye vanası tasarlamak gerekir. basınç tahliye dönüş akışı artık tahliyeyi tamamlamak için pompa rotor bileşenlerinden geçmeyecektir.Basınç enerjisi otomatik olarak kapatılır, bu da basınç tahliye dönüş darbe pompasının ters basınç problemini tamamen çözer ve koç darbesini etkili bir şekilde ortadan kaldırma amacına ulaşır.
1 Yapısal tasarım
Valf, bir valf gövdesi, bir hidrolik bölme, bir hidrolik boru a ve bir hidrolik boru b'den oluşur.Valf gövdesi, içinde hidrolik tahrik çubuğu, bir alt valf plakası ve bir üst valf plakası bulunan dört yollu bir borudur.Hidrolik tahrik çubuğunun iki ucu dişlerle donatılmıştır.Vana gövdesinin alt kısmı, bağlantı vidaları ile alt kapağa bağlanır.Vana gövdesinin alt ve üst tarafında boru hattına bağlantı için su girişi ve çıkışı bulunmaktadır.Valf gövdesinin ortası, üst su giriş ve çıkışına yakındır ve üst valf plakası, hidrolik transmisyon çubuğuna kaynakla bağlanmıştır.Plaka, hidrolik transmisyon çubuğuna bir somun ve hidrolik transmisyon çubuğunun bir ucundaki bir diş vasıtasıyla bağlanır ve valf gövdesinin üst kısmı bir flanş vasıtasıyla hidrolik boşluğa bağlanır.Hidrolik oda, bir hidrolik oda yatağı, bir hidrolik oda kapağı, bir hidrolik oda ve bir pistondan oluşur.Valf gövdesine bir vida ve somun ile entegredir.Hidrolik hazne koltuğu, hidrolik hazne koltuk kılıfı ile donatılmıştır, piston hidrolik haznededir ve hidrolik transmisyon çubuğu hidrolik basıncı geçer.Boşluklu klozet kapağı, hidrolik transmisyon çubuğunun bir ucundaki bir somun ve bir diş ile pistona bağlanmıştır.Piston, hidrolik bölmeyi bir üst bölmeye ve bir alt bölmeye ayırır.Piston üzerinde 'O' şeklinde bir sızdırmazlık halkası vardır.Piston üzerindeki 'O' şeklindeki sızdırmazlık halkası, hidrolik bölmenin üst ve alt bölmelerini tamamen izole etmek için hidrolik bölmenin iç duvarı ile sıkıca kapatılmıştır.Hidrolik bölme kapağında bir akış deliği bulunur ve hidrolik boru a, akış deliği aracılığıyla hidrolik bölmenin üst boşluğuna bağlanır.Hidrolik bölme yuvasında açık bir delik bulunur ve hidrolik boru b açık delikten hidrolik boşluğun alt boşluğuna bağlanır ve hidrolik boşluğun alt boşluğuna bağlanır.
Üst valf plakasına, alt valf plakasına ve hidrolik bölme yuvası kapağına 'O' şeklindeki sızdırmazlık halkalarını takın, sızdırmazlık contasını hidrolik bölme kapağı ile hidrolik bölme arasındaki durdurma eşleştirme yüzeyine takın ve sızdırmazlık contasını takın hidrolik bölme ve hidrolik bölme yuvası üzerinde Hidrolik bölme yatağı ile valf gövdesi arasındaki durdurma eşleştirme yüzeyine bir sızdırmazlık contası takılır ve sızdırmazlık contası, valf gövdesi ile alt kapak ve durdurma eşleştirme yüzeyi arasına takılır.Filtreyi ve ayar valfi mikro çek valfini hidrolik boruya takın a ve filtreyi ve ayar valfini hidrolik boruya b takın.Hidrolik bölme kapağında bir açık delik açılır ve hidrolik basınç açık delikten bağlanır.
Boru c bir mikro çek valf ile donatılmıştır ve hidrolik bölme kapağının üzerine bir hava alma vidalı tapa takılmıştır.Hidrolik bölmesinin üst bölmesindeki gazı serbest bırakmak için kullanılabilen hidrolik bölme kapağına bir hava alma vidalı tapa takılmıştır.
Hidrolik oda, bir hidrolik oda yatağı, bir hidrolik oda kapağı, bir hidrolik oda ve bir diyafram üst plakası, bir diyafram ve bir diyafram salmastrasından oluşur.Diyafram üst plakası, diyafram ve diyafram salmastrası hidrolik boşluktadır ve diyafram üst plakası Diyafram üzerinde, diyaframın altında diyafram kaplıdır, hidrolik transmisyon çubuğu hidrolik boşluk yuva kapağından geçer ve vida bir aradadır. hidrolik transmisyon çubuğunun ucu diyafram kapağı, diyafram ve diyafram üst plakası ile entegredir.Boşluk kapağı, diyafram ve hidrolik boşluk vidalar ve somunlarla birbirine bağlanmıştır.Diyafram, hidrolik boşluğu üst ve alt boşluklara ayırır ve üst ve alt boşlukları tamamen izole eder.
2 Çalışma prensibi ve işlevi
Yukarıdaki yapıya sahip MINGHUNG hidrolik kontrol basıncı tahliye vanası, dağıtım sıvısı boru hattı sisteminde kullanılır.Aşağıdaki işlevleri ve kullanım etkilerini elde etmek için pompa çıkış çek valfinin çıkış tarafındaki baypas basıncı tahliye boru hattına monte edilir.Pompa başlangıç durumundayken, hidrolik boruyla bağlantılı hidrolik bölmenin alt bölmesindeki basınç, hidrolik boruyla bağlantılı hidrolik bölmenin üst bölmesindeki basınçtan daha yüksektir.Basınç farkının etkisi altında, piston yukarı doğru hareket eder ve alt valf plakasını hidrolik transmisyon çubuğundan geçirir.Yukarı doğru hareket edin, bu sırada sıvı alt su giriş ve çıkışına girer ve üst su giriş ve çıkışından valf gövdesinden dışarı akar.Piston yukarı doğru hareket ettiğinde ve alt valf plakası valf gövdesindeki sızdırmazlık yuvasına temas edene kadar hidrolik transmisyon çubuğundan alt valf plakasını yukarı doğru ittiğinde, alt valf plakası üzerindeki 'O' şeklindeki sızdırmazlık halkası 5 sıkıştırılır ve sızdırmazlık rolü oynar.Üst su giriş ve çıkışında ve alt su giriş ve çıkışında sıvı akışı yoktur.Şu anda, pompa ve boru sistemi normal çalışma durumundadır.Hidrolik boşluk kapağına bağlı hidrolik boru, hidrolik boşluktaki sıvı akışını hızlandırabilir, böylece işlem hızlı bir şekilde gerçekleştirilebilir.
Ani bir elektrik kesintisi olduğunda, çek valf otomatik olarak kapanır.Bu sırada, hidrolik bölmenin üst bölmesindeki basınç, hidrolik bölmenin alt bölmesindeki basınçtan daha fazladır.Piston, basınç farkının etkisi altında aşağı doğru hareket eder ve alt valf plakasını aşağı doğru hareket ettirerek bir 'O' şekli oluşturur.Sızdırmazlık halkası sızdırmazlık etkisini kaybeder ve sıvı üst su giriş ve çıkışına akar ve alt su giriş ve çıkışından valf gövdesi yoluyla boşaltılır.Aynı zamanda, üst valf plakası da valf gövdesindeki sızdırmazlık yuvasına temas edene kadar hidrolik transmisyon çubuğunun tahriki altında senkronize olarak aşağıya doğru hareket ettirilir.O 'şekilli sızdırmazlık halkası, sızdırmazlık rolü oynamak için sıkıştırılır. Bu sırada, üst su girişindeki ve çıkışındaki sıvı akışı durdurulur ve hidrolik etki ortadan kaldırılır. Alt valf plakasının ve üst valf plakası aynı anda aşağı doğru hareket ettiğinde, 'O' şeklindeki sızdırmazlık halkası sızdırmazlık etkisini, 'O' şeklindeki sızdırmazlık halkasının bir sızdırmazlık rolü oynadığı zamana, basınç tahliye süresine kadar kaybeder.
Conta, hidrolik haznedeki sıvının sızdırmamasını sağlamak için, conta ise valf gövdesindeki sıvının sızdırmamasını sağlamak için kullanılır.Hidrolik bölme yuvası kapağındaki 'O' conta halkası, hidrolik bölmedeki ve valf gövdesindeki sıvıyı izole etmek için kullanılır.Basınç tahliye süresini ayarlamak için, hidrolik boruya bir ayar valfi takılır ve basınç tahliye süresi, hidrolik boşluğun üst ve alt bölmelerindeki sıvının giriş ve çıkış hızı ayar yoluyla kontrol edilerek ayarlanabilir. kapak.Hidrolik boşlukta temizliği sağlamak için sıvıdaki yabancı maddeleri filtrelemek için hidrolik boruya bir filtre takılmıştır.Hidrolik borunun üzerine, su akışını hidrolik bölmenin üst boşluğuna kısmak için kullanılabilen bir mikro çek valf takılmıştır.Valf hareketi esnektir ve kapanma süresi ayarlanabilir (en hızlı 15 sn, en yavaş 348 sn).Karmaşık boru ağı sistemleri için, koç darbesini ortadan kaldırmanın etkisi iyidir ve iki aşamalı kapatma çek valfinin uzun yavaş kapanma süresi ve pompa üzerindeki ters su etkisi sorununu tamamen çözer.Transfer sorunu.
3 Uygulama
Musluk suyu, metalurjik soğutma sirkülasyon suyu ve petrokimya soğutma sirkülasyon suyu boru hattı sistemlerinde kullanılan 80mm, 150mm ve 300mm çapında 1.6MPa anma basıncına sahip üç tip basınç tahliye vanası tasarlanmış ve üretilmiştir.Yaklaşık 1 yıl çalıştıktan sonra valf esnektir.Kapanma süresi ayarlanabilir.Karmaşık boru ağı sistemleri için, koç darbesini ortadan kaldırmanın etkisi iyidir ve iki aşamalı kapatma çek valfinin uzun yavaş kapanma süresi ve ters su darbesi ve tersi sorunları tamamen çözülmüştür.Valf yapısı ve performans tasarım yönteminin uygulanabilir olduğunu ve parametre seçiminin doğru olduğunu gösterir.
MINGHUNG hidrolik kontrol basınç tahliye vanası, ana boru hattındaki çek valfin çıkış tarafındaki baypas boru hattına takılır.Çek valf ile birlikte kullanılır.Boru hattındaki basınçlı sıvı, geleneksel iki aşamalı kapatma vanasını tamamen çözen tahrik ve otomatik kontrol elde etmek için kullanılır.Koç darbesi basıncı boşaldığında pompa rotorunun ters dönme sorununu ortadan kaldırın.Ayarlanabilir kapanma süresi işlevine sahip olduğundan, koç darbesi basıncını ortadan kaldırmak için çeşitli karmaşık boru hatları için uygundur.Yaygınlaştırma ve uygulama değeri ile yeni bir basınç tahliye vanası türüdür.
