Kompakt Kontrplak Emme İstifleme Makinesi
Kompakt Kontrplak Emme İstifleyici, sınırlı taban alanına sahip ancak istifleme verimliliğini artırmaya ihtiyaç duyan müşteriler için geliştirilmiş hafif bir otomasyon çözümüdür. Makinenin toplam genişliği, yalnızca 6 metrekarelik minimum kaplama alanı gerektiren standart bir rulolu konveyörünkine uygundur ve doğrudan manuel istifleme istasyonunun yerini alabilir. Ekipman, vakum üretimini, emme kavramasını, kaldırmayı ve yatay hareketi tek bir ünitede birleştiren, ayrı sistemlerin karmaşık boru ve kablolarını ortadan kaldıran entegre bir emme köprüsü tasarımını benimser.
1. Son Derece Kompakt Tasarım: Makine uzunluğu ≤3m, genişlik ≤2m, ayarlanabilir montaj yüksekliği. Standart atölye kapılarından rahatlıkla geçebilmektedir; mobil tekerlekler isteğe bağlıdır.
2. Verimli Emme Sistemi: 4-8 bağımsız vantuzla eşleştirilmiş yerleşik yüksek hızlı döner kanatlı vakum pompası (veya enerji tasarruflu vakum jeneratörü). Maksimum etkili emme kuvveti 120 kg (tek bir kontrplak tabakasının alınması için yeterlidir).
3. Uyarlanabilir Kavrama: Vantuzların, panel yüzeyine zarar vermeden hafif panel eğriliğine veya eşit olmayan kalınlığa (5-30 mm) uyum sağlayan esnek bir tampon mekanizması vardır.
4. Basit Kullanım: Çince/İngilizce arayüzlü renkli dokunmatik ekran. 3 ön ayarlı ortak istifleme modu (tek sayfalı hizalanmış yığın, dönüşümlü dönen yığın, sayılı yığın) – tek tuşla başlatma.
5. Hızlı Kurulum ve Devreye Alma: Fabrikada önceden monte edilmiştir. Sahada yalnızca gücü ve basınçlı havayı bağlamanız gerekir (vakum tahliyesi için). 2 saat içerisinde üretime hazır hale gelir.
6. Güvenli ve Ekonomik: Standart ışık perdesi koruması, düşük emiş alarmı, düşük gürültülü çalışma (<75dB), büyük istifleyicilerin yalnızca 1/3'ü kadar enerji tüketimi.
Kontrplak manuel olarak veya yukarı yöndeki bir makaralı konveyör aracılığıyla istifleme konumuna geldikten sonra, operatör başlatma düğmesine basar veya otomatik indüksiyon anahtarı tetiklenir. Emme köprüsü alçalır, kaplar panel yüzeyine temas eder ve vakum sistemi negatif basınç oluşturur. Ayarlanan değere ulaşıldığında portal yükselir ve yatay olarak istifleme paletinin üzerine doğru hareket eder. Vakum serbest bırakılır, panel düşürülür ve portal bekleme konumuna dönerek bir istifleme döngüsünü tamamlar. Döngü süresi sayfa başına yaklaşık 12-15 saniyedir.
İsim | 4 feet kaplama istifleyici |
modeli | MH-VS127A |
kaldırma modu | hidrolik kaldırma * 3kw * 1 takım |
fan motoru | 5.5kw*2 adet |
sürüş motoru | 3kw*2 adet |
pres kaplama motoru | 2.2kw * 1 adet |
atık kaplama konveyörü | 2.2kw * 1 adet |
toplam güç | 25kw |
kaplama boyutu | 900-1300*600-1300mm |
kalınlık | <3,6 mm |
toplam ağırlık | 2,5 ton |
boyut | 5500*2000*2750mm |
Küçük kontrplak fabrikalarında bitmiş ürünün paletlenmesi
Çok katmanlı levha kesiminin ardından istifleme
Laboratuvarlarda veya numune hatlarında otomatik istifleme
Mobilya panellerinin geçici istiflenmesi
Biz Shandong MINGHUNG Wood Based Panel Machinery Co.,Ltd Çin fabrikasıyız ve Kontrplak makineleri ve Kaplama makinelerinin tam setlerinin üreticisiyiz.

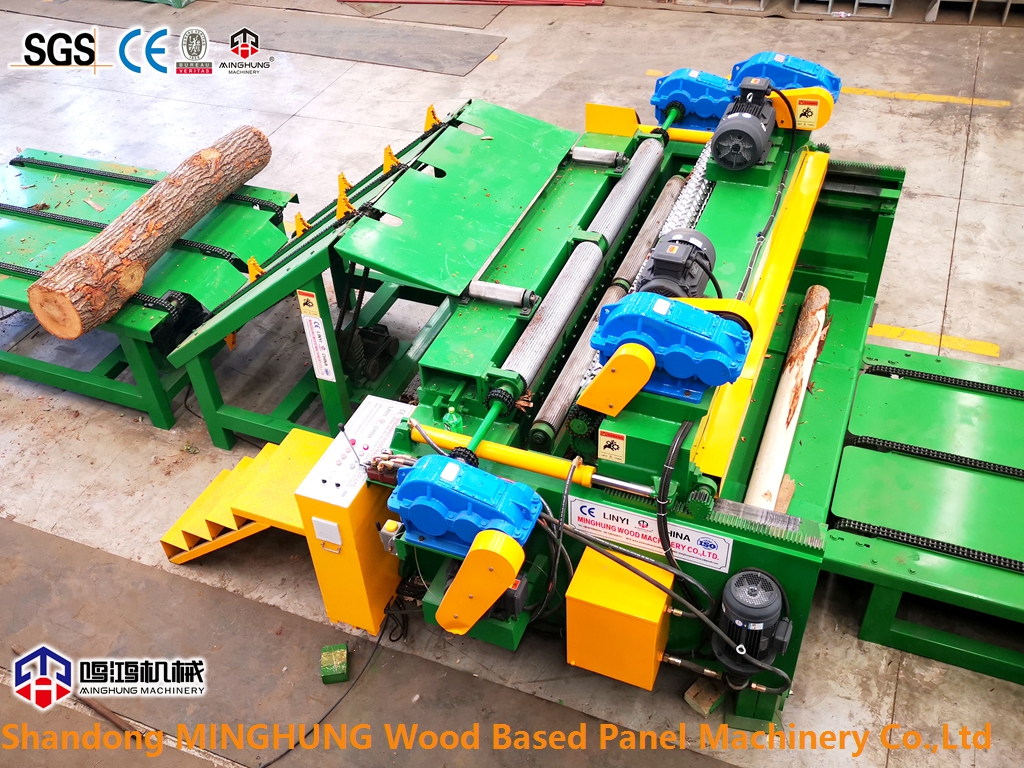

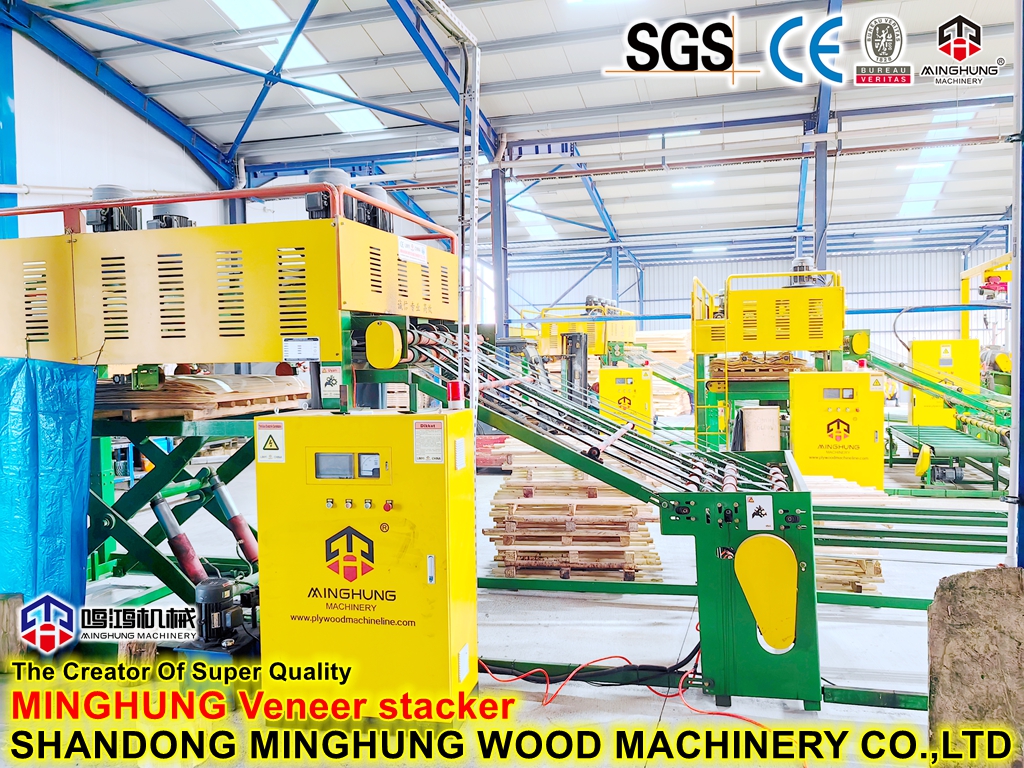

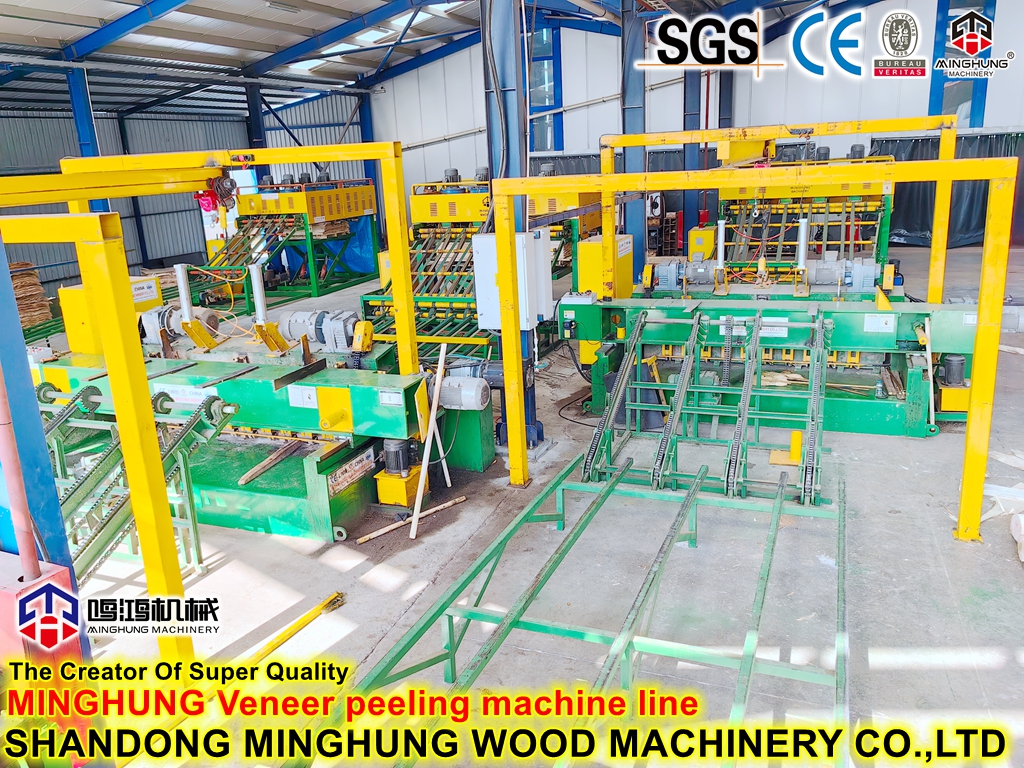

Machines include:Veneer production line(Log debaker,Veneer peeling machine, Log loader,Automatic stacker)，Blade sharpener,Veneer patching machine,Veneer dryer machine(Veneer roller dryer, Veneer mesh dryer, Veneer press dryer), Veneer gluing machine,Plywood lay-up machine, Veneer jointing machine, Plywood cold press, Hot press machine,Plywood edge trimming cutting machine, Zımparalama ve kalibrasyon makinesi, kontrplak devrilme makinesi, asansör masası vb.
