Kaplama Döner Kesme Prensibi ？ Kaplama Soyma
Kaplama soyma, esas olarak, düzgün bir kalınlığa sahip ince bir ahşap levha olan ve kontrplak için ana hammadde olan kaplama üretmek için kullanılır.Döner kesim esas olarak ince veya orta kalınlıkta kaplamalar üretmek için kullanılır.Yüksek verimlilik
Kaplama Döner Eğrisi (Döner Kinematik)
Odun soyma sırasında ana hareket, ağaç segmentinin dönme hareketidir ve besleme hareketi, döner bıçağın sabit hızlı doğrusal hareketidir.
Sürekli bir eşit kalınlıkta kaplama şeridi elde etmek için, ahşap segmentinin dönme hareketi ile döner bıçağın doğrusal hareketinin, kaplama kalınlığının aynı olduğundan emin olmak için döner kesme sırasında sıkı bir kinematik ilişki sürdürmesi gerekir. devir başına ilerlemeye eşittir.

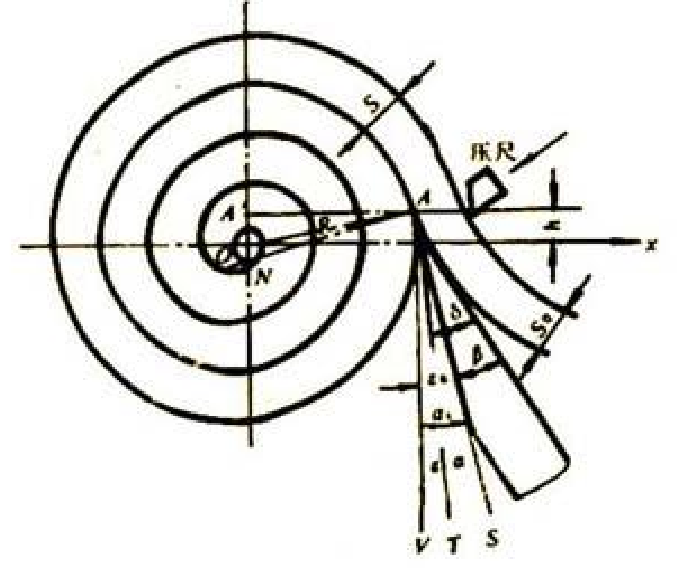

kaplama soyma eğrisi
Kutupsal koordinat denklemi: (araç A noktasından A' noktasına hareket eder)
Ф=ωt
(ω- ahşap segment dönüşünün açısal hızı ω = 2πn/60 ; n- ahşap segment dönüşünün açısal hızı r/dak; t-zaman)
Yatay yön: x＝Vf*t (Vf——döner bıçağın besleme hızı mm/sn
Vf=S×n/60 S——kaplamanın kalınlığı mm)
X=Vf*t=S*n/60*Ф/ω=S*n/60*Ф/2πn/60
=S/2π*Ç
=a*Ф
Elde ettiğimiz üçgenden:
R2=a2Ф2+h2
nerede:
R——Ahşap segmentinin anlık yarıçapı (mm)
a——Kutup normal mesafesi veya taban daire yarıçapı (mm) a=S/2π
Ф——öküz yönünden saat yönünün tersine açı olan kutup açısı.
h——Bıçağın yüksekliği (mm)
R2=a2Ф2+h2
Kurulum yüksekliği h=0 olduğunda:
R2＝a2Ф2 Yani: R＝aФ
Teğet eğrisi bir Arşimet sarmalıdır
Takımın yüksekliği h<0 veya h>0 olduğunda: döner kesme eğrisi, dairenin genelleştirilmiş kapsamıdır.
Bıçağın yüksekliği h=∓a olduğunda: döner kesme eğrisi dairenin kıvrımıdır.
Açıklama: h=0 olduğunda, R=aФ,
∆R＝S＝a(Ф2-Ф1)
=a 2π (sabit)
Ana açı parametreleri ve kaplama soyma sürecindeki değişimleri:
Soyma işleminde ana açı parametreleri:
(1) Kama açısı β
Kama açısı genellikle öğütme açısı olarak bilinir ve döner bıçağın önü ile arkası arasındaki açıdır ve β ile gösterilir.
Kama açısının boyutu esas olarak döner bıçağın malzemesi, kaplamanın kalınlığı, ağaç türü, nem içeriği ve sıcaklığı gibi parametrelere göre belirlenir.
Kontrplak üretiminde, yüksek kaliteli kaplamayı döndürerek kesmek için, döner bıçağın yeterli mukavemetini sağlama öncülünde, β açısının değeri mümkün olduğunca azaltılmalıdır, genellikle β=18°～23 °.Diğer koşullar aynı olduğunda, sert ahşap ve kalın kaplama soyulurken β değeri daha büyük değer almalıdır.
Ev tipi döner kesimde yaygın olarak kullanılan ağaç türlerinin döner bıçak beta değeri:
Tür Çam Ihlamur Ağacı Dişbudak Kavak Huş Ağacı
β değeri (°) 18~21 18~19 20~22 17~18 19~20
(2) Kesme açısı δ
Kesme açısı, döner bıçağın kesici kenarı ile döner bıçağın ön yüzü ile temas halinde olan ağaç parçasının yüzeyinin AT teğet çizgisi arasındaki açıdır ve δ olarak ifade edilir.
Kesme açısının işleme kalitesi üzerinde büyük etkisi vardır.Kaplama soyulduktan sonra kavisli bir şekilden düz bir plaka şekline dönüşür ve ters yönde bükülür.Kesme açısı ne kadar büyük olursa, bükülme derecesi o kadar büyük olur ve kaplamanın arkasında çatlaklar oluşur.Bu nedenle, kesme açısının azaltılması, arka taraf çatlaklarının oluşmasını azaltabilir.
Döner kesme işleminde, ahşap bölümün çapı kademeli olarak azalır ve kaplamanın kesme anındaki eğriliği gittikçe büyür, yani kaplamada çatlak olasılığı buna bağlı olarak artar.Bu nedenle, kesme açısı ahşap bölümün çapına göre değişmelidir.azalmak ve azalmak.
∠δ=∠β+∠а, döner bıçağın kama açısı β taşlamadan sonra belirli bir değer olduğundan ve küçük olduğundan, tekrar azaltılırsa kesici kenarın gücü önemli ölçüde azalır.Kesme açısının azaltılması ancak boşluk açısının azaltılmasıyla elde edilebilir.

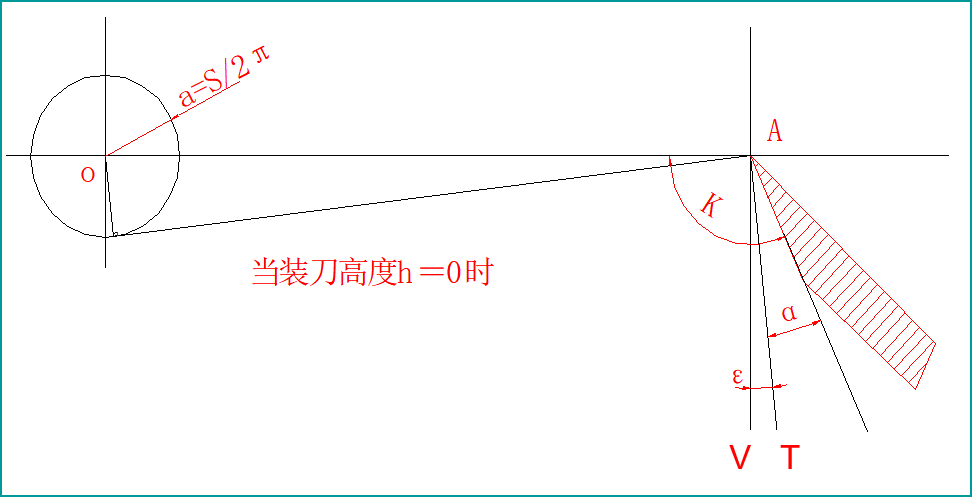

(3) Yüksek bıçak açılı döner kesme makinesi bıçağı
Peeling kalitesinin sağlanabilmesi için sırt açısının ölçüsünün uygun olması gerekmektedir.Kabartma açısı çok büyük olduğunda, kama açısı değişmeden kalırsa, kesme açısı da büyüktür ve kaplamanın çatlama ve çatlama olasılığı yüksektir;aynı zamanda, yan yüzey ile ahşap bölüm arasındaki temas alanının azalması nedeniyle alet tutucunun titreşimine neden olur., bıçağın ayırma çizgisinin altındaki ahşabı kesmesi kolaydır, bu da kaplamanın eşit olmayan kalınlığına (dalgalı değişiklikler gibi) neden olur, bu nedenle daha küçük bir arka açıya sahip olmak daha iyidir.Temas alanı ağaç parçasının çapı ile ilişkili olduğu için, ağaç parçasının çapı ne kadar küçük olursa, temas alanı o kadar küçük olur.Bu nedenle gerekli temas alanını sağlamak için ahşap segmentin çapı küçültülerek arka açı azaltılmalıdır.
Küçük arka açı, kaplamada çatlak olasılığını azaltabilir, ancak çok küçükse, döner kesici ile ahşap bölüm arasındaki temas alanı çok büyük olacak ve ahşap bölüm üzerindeki basınç artacak, bu da olmayacak sadece aşırı Büyük sürtünme kaybına neden olur ve ahşap bölüm bükülür, ahşap bölümün çapı ne kadar küçük olursa, bükülme o kadar ciddi olur, bu da kaplamanın eşit olmayan kalınlığına neden olur ve hatta ahşap bölümün yerel olarak ayrılmasına neden olur ( kaplama oluklu mukavva olabilir)
(3) Ahşap segmentin çapı ile arka açı arasındaki ilişki:
Kaplama soyma işleminde, soyma kalitesinin sağlanması için kabartma açısının boyutu uygun olmalıdır;normal soyma koşullarını sağlamak için, ahşap segmentin çapının küçültülmesiyle kabartma açısının da azaltılması gerekir.
Ahşap segment çapı (mm) 260-300 320-420 400-600 620-800
Tahliye açısı (°) 0,5-1 1-2 2-3 3-4
(4) Ek açı ε ve döner kesme açısı K
Tümler açı ε, AT teğet çizgisi ile AV dikey çizgisi arasındaki açıdır ve ε ile gösterilir.
Döner kesme açısı, kart milinin ortasından geçen yatay düzlem ile döner bıçağın arkası arasındaki açıdır ve K ile ifade edilir.
Kaplama döner kesme işleminde döner bıçak açısının doğal değişimi
Döner kesme eğrisi bir yay eğrisi olmadığından, döner bıçağın çalışma boşluk açısı (yani hareketli boşluk açısı), döner bıçağın dinlenme açısına, yani montaj aletinin boşluk açısına eşit değildir.Döner kesme işleminde, ağaç parçasının çapının küçülmesiyle döner bıçağın çalışma açısının değişip değişmeyeceği ve nasıl değişeceği esas olarak bıçağın yüksekliğine ve bıçak tutucunun tipine bağlıdır.
1. Bıçağın yüksekliği h=0 olduğunda:
Formülde: αG—çalışma boşluk açısı;αz—araç boşluk açısı: αB—tamamlayıcı açı.
Kaplama soyma sırasında bıçak açısının doğal değişimi

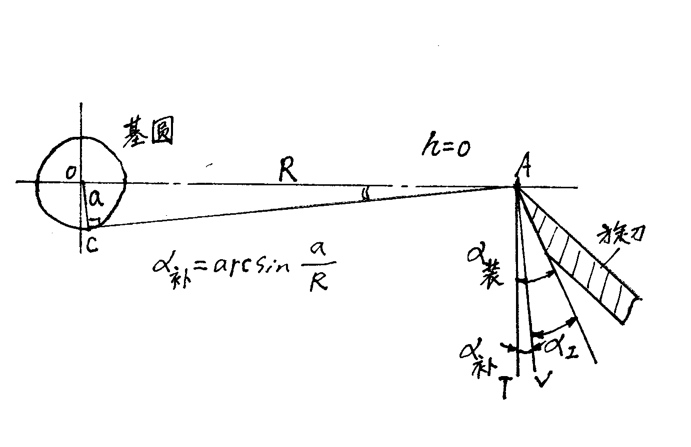

Bıçak montaj yüksekliği h=0 olduğunda, çalışma boşluğu açısı ile döner bıçağın tamamlayıcı açısı arasındaki ilişki
kaplama soyma torna tezgahı, açıyı tamamlamak için döner kesicinin ilişkisi
Bu formülden ahşap parçanın çapı R küçüldükçe, tamamlayıcı açı αB artar ve çalışma arka açısı αG azalır.Bu teknoloji açısından da gereklidir.Buna rağmen, bu durumda, arka çalışma açısında aşağıdakiler gibi sınırlı değişiklikler vardır:
R=300mm, s=1,5mm, αZ=5° olduğunda,
a=s/2π=1,5/2π=0,2387,
αG=5°-arksin(0,2387/300)=4,955°
Ve R=60mm olduğunda,
αG=5°-arksin(0,2387/60)=4,487°
Çalışma tahliye açısındaki azalma sadece %10'dur.
Döner bıçağın çalışma boşluğu açısı ile döner bıçağın yüksekliği 〉0 olduğunda tamamlayıcı açı arasındaki ilişki
Diğer koşullar aynı olduğunda, montaj yüksekliği h0, tümler açı iki kısımdan oluşur.Döner bıçağın çalışma boşluğu açısı aşağıdaki formülle ifade edilebilir:
αG=αz-αB=αZ-(arcsin a/R+arcsin h/R)
h=1.5mm olarak ayarlayın,
Ardından αG, R=300mm olduğunda 4,669°'den R=60mm olduğunda αG=1,679°'ye, %64'lük bir düşüş olur.

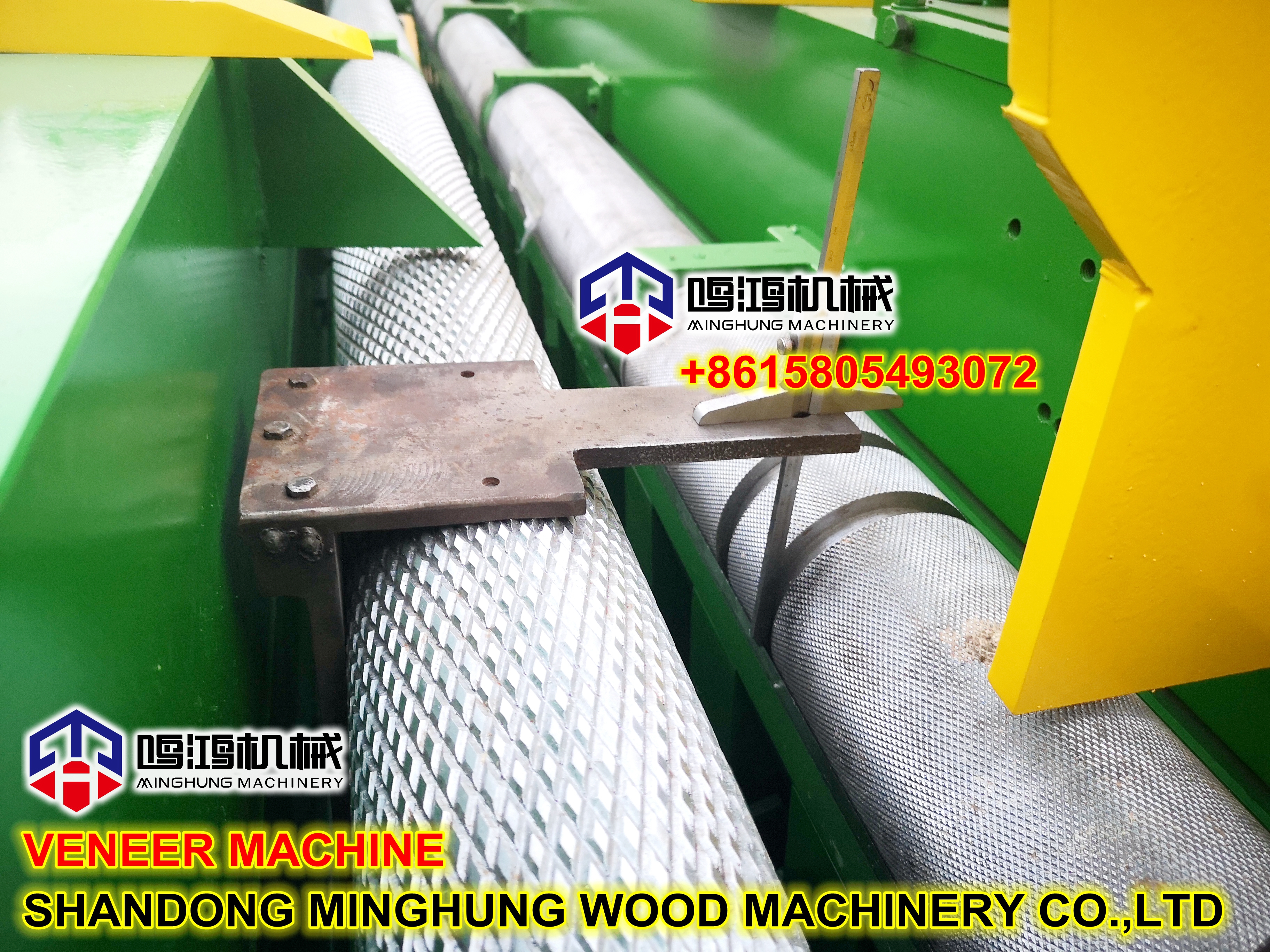

Kaplama torna bıçağı yüksekliğinin ölçülmesi:
