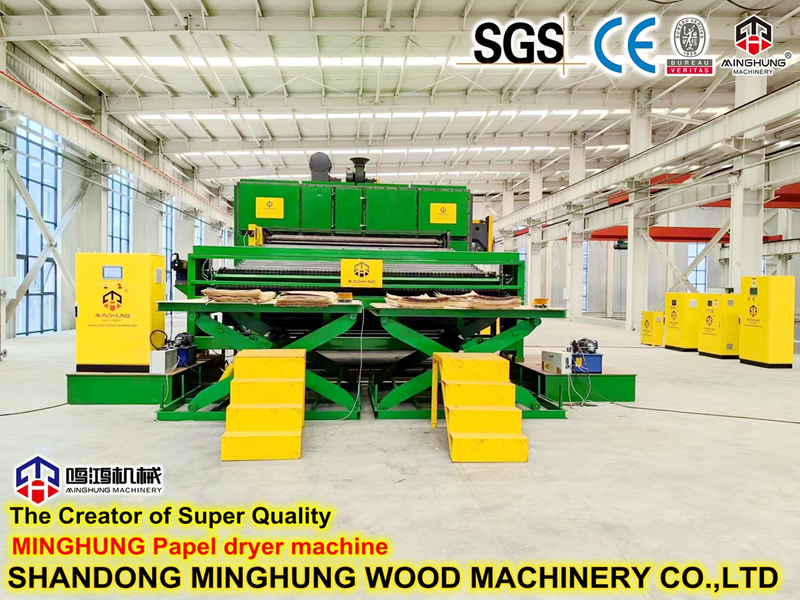

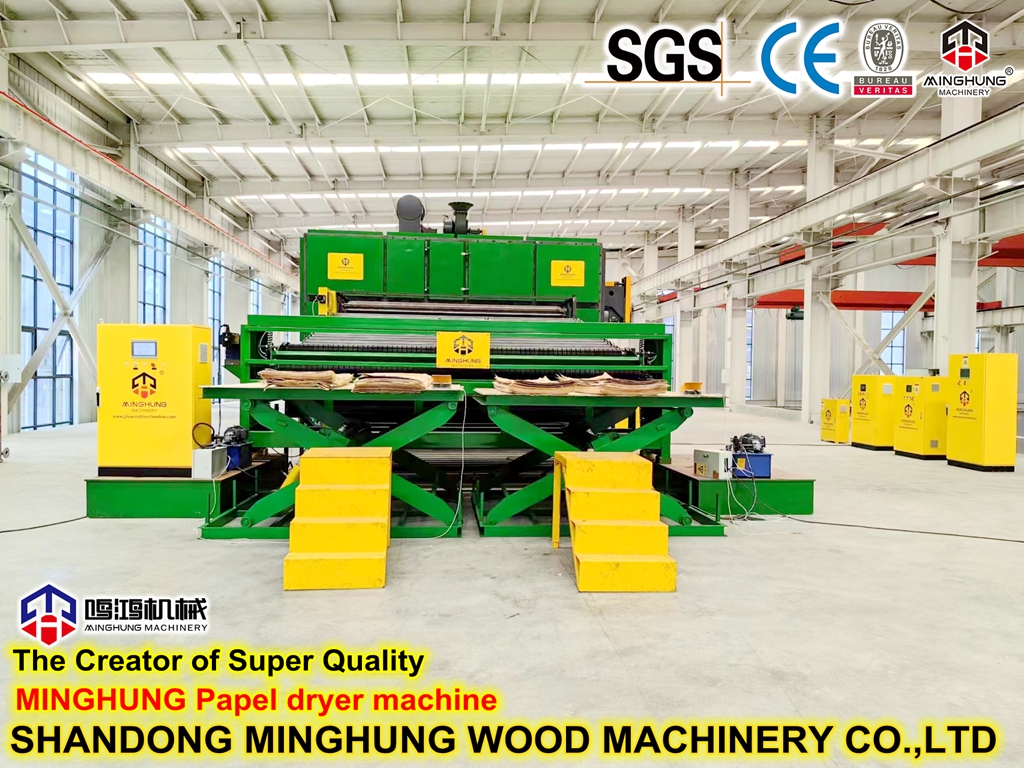

1. Ana Çerçeve ve Yalıtımlı Muhafaza
Çerçeve Yapısı: Standart Çin GB/Q235B dikdörtgen çelik borulardan kaynaklı modüler çerçeve. Tipik modül uzunluğu 3 metre/bölümdür.
Yalıtımlı Paneller: 150mm kalınlığında taşyünü (sıcaklık dayanımı ≥350°C), yalıtım katsayısı K≤0,45 W/m²·K ile doldurulmuş çift katmanlı renkli çelik saclar.
Erişim Kapıları: Her bölüm, yüksek sıcaklığa dayanıklı silikon contalara sahip, sızdırmaz inceleme pencereleri ve hızlı açılan erişim kapılarıyla donatılmıştır.
Bağlantı Yapısı: Modüller arasındaki standart flanşlar ve yüksek sıcaklık contaları hava sızdırmazlığını sağlar.
2. Örgü Bantlı Taşıma Sistemi
Tahrik Ünitesi: Kademesiz hız ayarı (0,5-5 m/dak) için değişken frekans sürücülü (VFD) sikloidal/helisel dişli hız düşürücü motor.
Taşıyıcı Makaralar: Φ89mm dikişsiz çelik boru, galvanizli yüzey, 300-400 mm aralıklı, her iki uçta da kendinden yağlamalı yataklar.
Germe Cihazı: Kuyruk ucunda vidalı veya yerçekimi tipi otomatik gerdirme, ayarlanabilir gerginlik.
Kenar Hizalama Sistemi: Pnömatik veya elektrikli otomatik hizalama cihazı, sapma >30 mm olduğunda yanlış hizalamayı düzeltir.
Kılavuz Tekerlekler: Bandın her iki tarafına takılan naylon kılavuz tekerlekler, yanal kaymayı önler.
3. Sıcak Hava Sirkülasyon Sistemi (Maça Kurutma Ünitesi)
H yeme ünitesi
Sirkülasyon Fanları
Hava Dağıtım Sistemi
Dönüş Hava Kanalı
4. Nem Egzozu ve Taze Hava Sistemi
Egzoz Fanı: Yüksek basınçlı santrifüj fan, egzoz havası hacmi toplam sirkülasyon havası hacminin %10-25'i kadardır.
Egzoz Damperi: Elektrikli/pnömatik modülasyonlu damper, nem sensörü sinyaline göre açıklığı otomatik olarak ayarlar.
Taze Hava Girişi: Filtre ızgaraları (yıkanabilir ana filtreler) ve isteğe bağlı ön ısıtma serpantinleri ile donatılmıştır.
Isı Geri Kazanım Ünitesi (Opsiyonel): Plakalı/ısı borulu ısı eşanjörü, egzoz havasındaki ısının %15-25'ini geri kazanabilir.
Yapısal malzeme konfigürasyonu
Bileşen | Standart Model Malzemesi | İsteğe Bağlı Yükseltilmiş Malzeme |
Ana çerçeve | Q235B Dikdörtgen Boru | 304 Paslanmaz Çelik Çerçeve |
Yalıtımlı Paneller | Renkli Çelik + Taşyünü | Paslanmaz Çelik Panel |
Örgü Kemer | SUS304 Paslanmaz Çelik | SUS316L / Galvanizli Çelik Bant |
Eşanjör | Çelik Boru + Alüminyum Kanatlar | Paslanmaz Çelik Boru + Kanatlar |
Hava Kanalı İç Duvarı | Galvanizli Çelik Sac | Paslanmaz Çelik / Alüminyum Sac |
Taşıyıcı Makaralar | Galvanizli Çelik Boru | Paslanmaz Çelik Boru |
1. Yükleme: Döner kesim kaplamalar, hareketli örgü bant üzerine düz (manuel veya otomatik) olarak serilir.
2. Ön ısıtma: 40-60°C'ye kadar hafif ısıtma, kaplamanın yüzeyinin sertleşmesini önler.
3. Ana Kurutma: Kaplamaya nüfuz eden zorlamalı konveksiyonlu sıcak hava ile 3-5 sıcaklık bölgesi (70-120°C) boyunca kademeli ısıtma.
4. Nem Düzenleme: Minimal buhar spreyi kuruma stresini azaltır ve deformasyonu azaltır.
5. Soğutma ve Ayarlama: 40-50°C'ye kadar doğal soğutma, kaplama boyutlarını stabilize eder.
6. Boşaltma ve Toplama: Nem içeriği %8-12'ye düşürülen kurutulmuş kaplama istiflenir veya doğrudan bir sonraki işleme beslenir.
Temel Teknik Parametreler
Parametre | Ekonomi | Geliştirilmiş |
Etkili kemer genişliği | 1600mm | 2200 mm |
Kurutma Bölümü Uzunluğu | 15 metre (5 bölüm x 3m) | 24 metre (8 bölüm x 3m) |
Çalışma Sıcaklığı | Ortam - 120°C | Ortam - 140°C |
Isı Kaynağı Türü | Buhar (0,4-0,8MPa) | Buhar / Kızgın Yağ (Opsiyonel) |
Kaplama Kalınlığı Aralığı | 0,5 - 3,0 mm | 0,3 - 4,0 mm |
Üretim kapasitesi | 8-12 m³/vardiya (MC %60→%10) | 15-22 m³/vardiya |
Kurulu güç | 45-55 kW | 75-90kW |
Kontrol sistemi | PLC + HMI, Temel Sıcaklık Kontrolü | PLC + HMI, Çok Bölgeli PID Kontrolü, Veri Kaydı |
