3x6 ila 5x10 Feet Ayarlanabilir Boyutlu Kontrplak Yapma Makinesi
Üretim hattı, döner soyma, kurutma, yapıştırma, yatırma, ön presleme, sıcak presleme, düzeltme ve zımparalama dahil olmak üzere komple kontrplak üretim süreçlerini entegre etmektedir. PLC + HMI merkezi kontrol sistemi ile spesifikasyon değişimi hızlı ve kullanışlıdır ve üretim esnekliğini büyük ölçüde artırır. Özellikle geleneksel inşaat kalıplarını ve kamyon döşemeleri ve özel mobilya panelleri gibi özel büyük boyutlu panelleri aynı anda tedarik etmesi gereken müşteriler için uygundur.
Pazar Geçmişi ve Ürün Konumlandırma
Küresel kontrplak pazarı, ürün özelliklerinde giderek artan bir çeşitlilik göstermektedir. İnşaat kalıp pazarı genellikle 4×8 ft (1220×2440 mm) standardını benimserken, mobilya imalatı, kamyon döşemesi ve dekoratif mühendislik sektörleri, 3×6 ft (915×1830 mm), 4×10 ft (1220×3050 mm) ve 5×10 ft (1525×3050 mm) dahil olmak üzere genişletilmiş boyutlu panellere yönelik artan talebi gösteriyor.
Geleneksel kontrplak üretim hatları genellikle tek bir spesifikasyona sabitlenir ve spesifikasyon değişiklikleri için kapatma ve modifikasyon gerektirir. Bu ürün, ayarlanabilir spesifikasyon tasarım konseptiyle sektörün bu sıkıntılı noktasına hitap ederek müşterilerin 'tek üretim hattı, çok spesifikasyonlu ürünler' esnek üretim modeline ulaşmasını sağlayarak ekipman yatırımı ve işletme maliyetlerini önemli ölçüde azaltır.

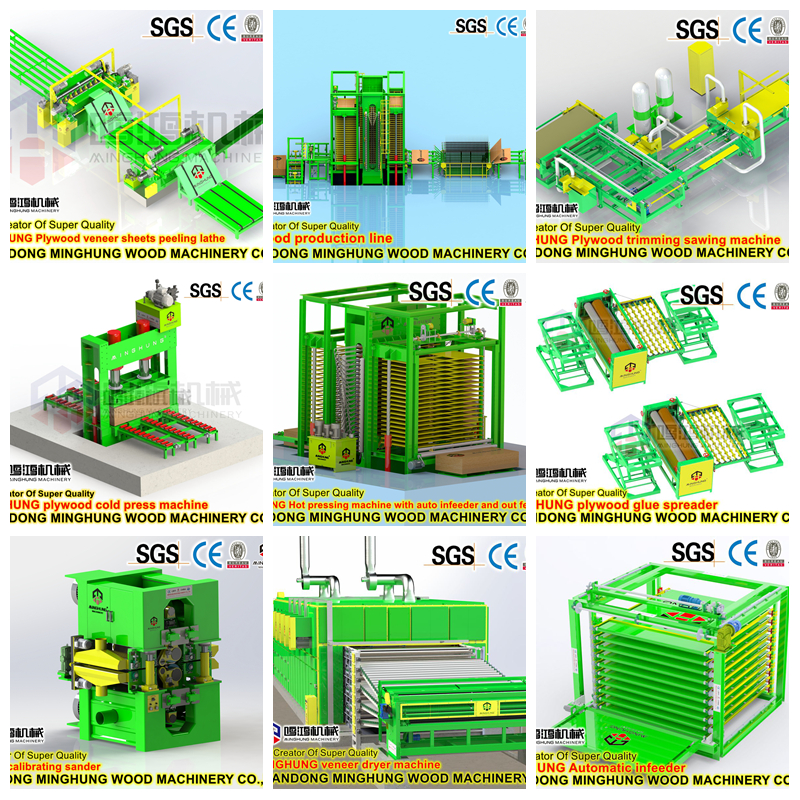

Üretim Hattı Bileşimi ve Proses Akışı
1. Hammadde Hazırlama ve Kaplama Peelingi
Ana İşlem Adımları: Tomruk işleme ve kaplama soyma. Kütükler önce gerekli uzunluklarda kesilir (örneğin 4 ft veya 8 ft'lik kütükler), daha sonra kütüğü önceden belirlenmiş bir kalınlıkta sürekli bir kaplama şeridi halinde sürekli olarak kesen bir döner soyucuya beslenir. Soyulma kalitesini sağlamak için, özellikle sert ağaç türleri için kütüklerin yumuşatılması amacıyla bazen buharda veya sıcak suda ıslatılması gerekir.
Ana Üretim Ekipmanları:
Çapraz Kesim Testere: Kütükleri standart uzunlukta kütükler halinde keser.
Debarker: Kütüklerdeki kabuğu kaldırır.

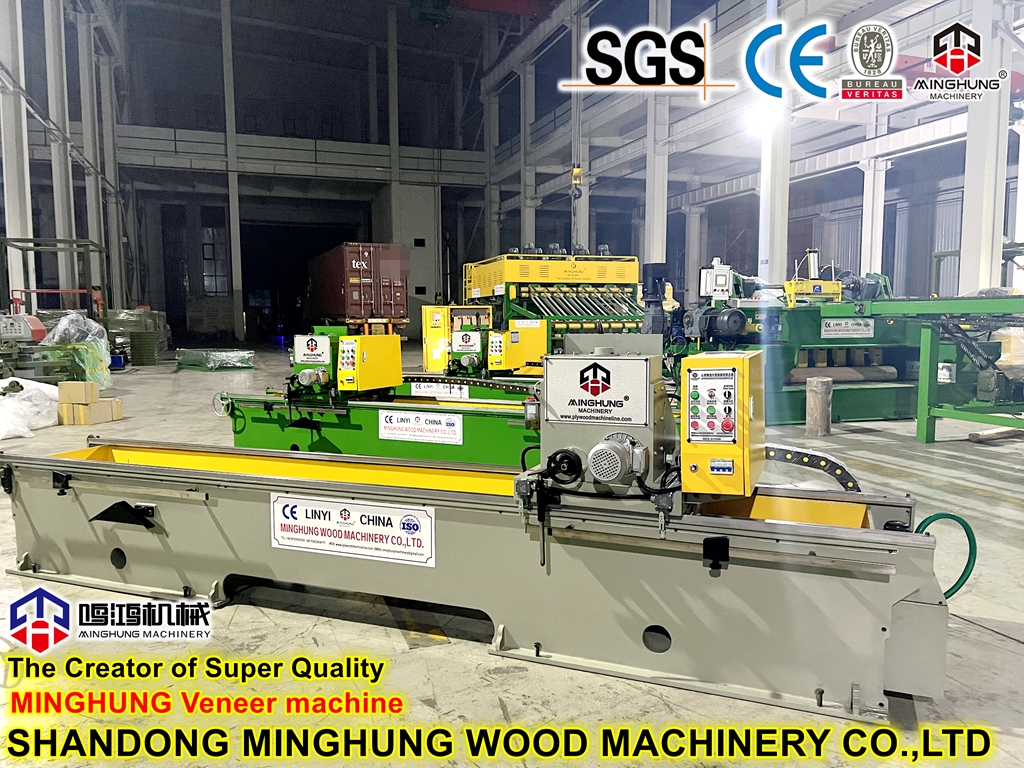

Döner Soyma Makinesi / Torna: Hattın temel ekipmanı, kütükleri sürekli kaplama şeritleri halinde soymak için kullanılır.
kütük kesme makinesi
kütük soyucu
kütük soyma makinesi
2. Kaplama Kurutma ve Şartlandırma
Ana İşlem Adımları: Kaplama kurutma, kırpma ve birleştirme. Taze soyulmuş kaplamalar yüksek nem içeriğine sahiptir ve kurutucularda ideal %8-%12 aralığına kadar kurutulmalıdır. Kuruduktan sonra kaplamalar spesifikasyon boyutlarına göre kesilir. Geniş formatlı paneller için, dar kaplamalar tam genişlikte levhalar halinde birleştirilmeli/birleştirilmelidir (örneğin, 4×8 ft veya 5×10 ft).
Ana Üretim Ekipmanları:
Kaplama Kurutucu: Kaplamanın nem içeriğini azaltır; örgü bantlı ve rulolu tipleri mevcuttur.
Kırpıcı / Kaplama Birleştirici / Ekleyici: 3×6 ila 5×10 ft spesifikasyon aralığını karşılamak için kaplamaları keser veya dar şeritleri tam geniş formatlı sayfalara birleştirir.
kaplama kurutucu
Kaplama Birleştirici
3. Yapıştırma, Yerleştirme ve Ön Baskı
Ana Proses Adımları : Yapıştırma, yerleştirme ve ön presleme. Kurutulmuş ve yumuşatılmış kaplamalar yapışkanla kaplanır, ardından bir mat oluşturmak için çapraz damarlı (alternatif dikey damar yönü) simetrik bir yapıya yerleştirilir. Yerleştirmeden sonra mat, ön bağlama ve şekil stabilitesini sağlamak için soğuk preste ön preslemeye tabi tutulur ve sonraki sıcak preste beslenmeyi kolaylaştırır.
Ana Üretim Ekipmanları:

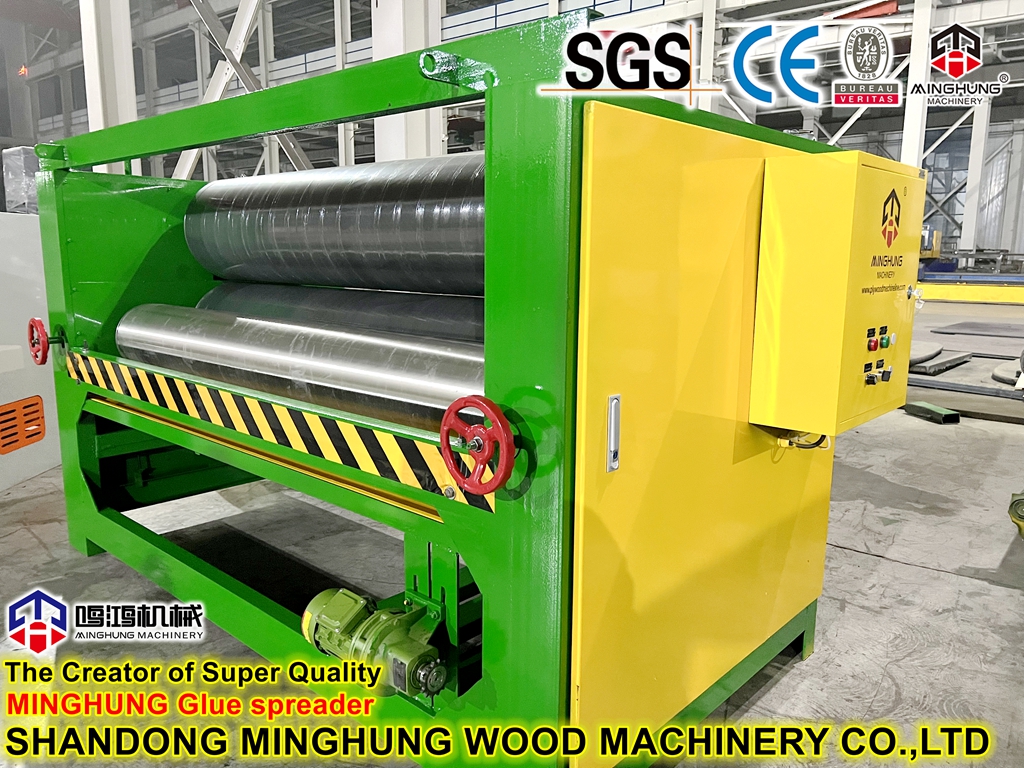

Tutkal Yayıcı: Yapıştırıcıyı kaplama yüzeylerine eşit şekilde uygular; genellikle çift taraflı yapıştırma özelliği sunar.
Yerleştirme Hattı: Panel kalitesini sağlamak için kritik olan otomatik veya yarı otomatik çapraz damarlı kaplama montaj sistemi.
Soğuk Pres / Baskı Öncesi: Ön şekillendirme için mata oda sıcaklığında basınç uygulanır.
tutkal yağı
soğuk pres
4. Sıcak Presleme, Düzeltme ve Zımparalama
Ana Proses Adımları: Sıcak presleme, kenar düzeltme ve yüzey bitirme. Bu, nihai panel performansını belirleyen temel süreçtir. Mat, yapıştırıcıyı sertleştirmek ve paneli sağlamlaştırmak için yüksek sıcaklıkta (örneğin 180–220°C) ve yüksek basınçta (örneğin 20–25MPa) sıcak preslemeye tabi tutulur. Soğutma ve koşullandırmanın ardından kaba levha, çapraz kesim ve kenar boyutlandırma testereleri aracılığıyla nihai boyutlara (örneğin, 3x6 ila 5x10 ft) kadar kesilir ve son olarak kalınlık doğruluğunu ve yüzey düzgünlüğünü sağlamak için zımparalanır.
Ana Üretim Ekipmanları:

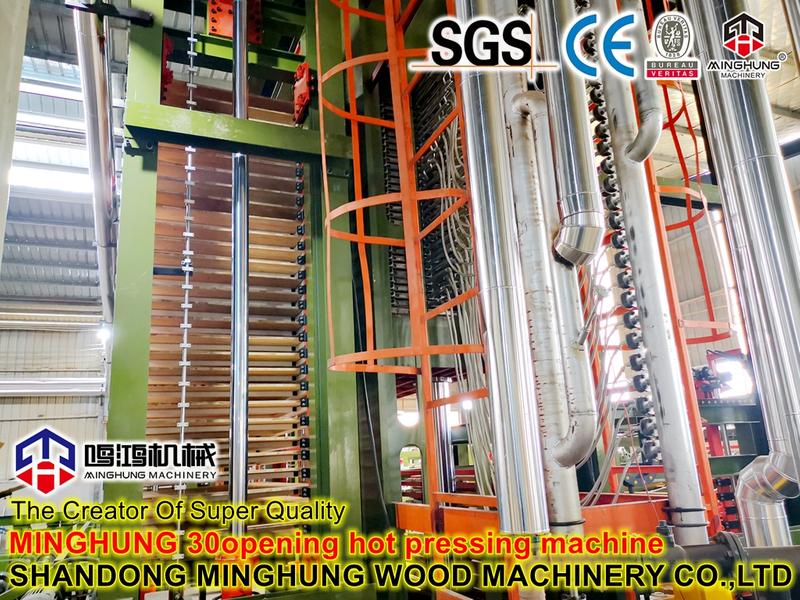

Sıcak Pres: Tüm hattın temel ekipmanıdır. İhtiyaç duyduğunuz geniş formatlı ürünler için merdane boyutları 5×10 ft spesifikasyonunu karşılamalı ve kalınlık kontrol sistemlerini içermelidir. Profesyonel sınıf ekipman (örneğin, R7 serisi), son derece kısa pres açma süreleri ve ±2°C sıcaklık doğruluğu ile 5×10 ft spesifikasyonlarını destekler.
Kenar Düzeltme / Boyutlandırma Testere: Sıcak preslenmiş kaba panelleri hassas bitmiş boyutlara göre keser; ekipman özellikleri ürün yelpazesiyle eşleşmelidir.
Zımpara Makinesi: Kesilmiş panellerde kalınlık kalibrasyonu ve ince yüzey zımparalama yaparak ≤±0,2mm tolerans sağlar.
Sıcak Pres
kenar kesme testeresi
zımpara
Teknik Özellikler
Parametre | Spesifikasyon |
Ayarlanabilir Ürün Özellikleri | 3×6 ft (915×1830 mm) ila 5×10 ft (1525×3050 mm) |
Ürün Kalınlık Aralığı | 8–40 mm (özelleştirilebilir uzatma) |
Kaplama Kalınlığı | 0,5–3,0 mm (ayarlanabilir) |
Yıllık Üretim Kapasitesi | 30.000–100.000 m³ |
Tutkal Uygulama Oranı | 180–220g/m² (çift taraflı) |
Sıcak Pres Sıcaklığı | 180–220°C |
Sıcak Pres Basıncı | 20–25 MPa |
Sıcak Pres Çevrimi | 5–20 dakika (kalınlığa ve yapıştırıcıya bağlı olarak) |
Bitmiş Ürün Nem İçeriği | %6–%12 |
Kalınlık toleransı | ≤±0,2 mm |
Kontrol sistemi | PLC + HMI dokunmatik ekran, spesifikasyon tarifi depolamayı destekler |
Şartname Ayar Mekanizması
Bu üretim hattında 3×6'dan 5×10 ft'ye kadar esnek spesifikasyon geçişine olanak tanıyan temel teknolojiler şunları içerir:
1. Merdane Boyutu Uyarlanabilirliği
Sıcak pres merdane boyutları maksimum 5×10 ft spesifikasyonuna göre tasarlanmıştır. Ayarlanabilir kalınlık sınırlayıcılar ve yanal konumlandırma sistemleri sayesinde tüm küçük panel özellikleri karşılanabilir.
2. Ayarlanabilir Kırpma Sistemi
Çapraz kesim ve kenar düzeltici testere pozisyonları ve kesme strokları servo motorlar tarafından tahrik edilir. Spesifikasyon değişiklikleri için, hedef boyutları HMI dokunmatik ekranına girmeniz yeterlidir; sistem, ≤30 dakika geçiş süresiyle konumlandırma ayarlamalarını otomatik olarak tamamlar.
3. Düzenleme Tarifi Depolama
PLC sistemi birden fazla yerleştirme tarifini (katman sayısı, kaplama kalınlığı kombinasyonları, tutkal uygulama oranı vb.) saklayabilir. Spesifikasyon değişiklikleri, tek dokunuşla tarif geri çağırma ile gerçekleştirilir ve proses parametrelerinin spesifikasyonla eşleşmesi sağlanır.
4. Zımparalama Genişliğine Uyarlanabilirlik
Zımparalama makinesinin besleme genişliği, farklı panel genişliklerine uyum sağlayacak şekilde ayarlanabilir; bu, geniş zımpara makinelerinde dar panelleri işlerken yanlış hizalama sorunlarını önler.
Geçerli Özellikler ve Uygulamalar
Spesifikasyon | İmparatorluk Boyutu | Metrik Boyut | Tipik Uygulamalar |
3 × 6 ft | 3'×6' | 915×1830mm | Küçük mobilya panelleri, dekoratif paneller, ambalajlar |
4 × 8 ft | 4'×8' | 1220×2440mm | İnşaat kalıbı, genel mobilya panelleri (standart) |
4 × 10 ft | 4'×10' | 1220×3050mm | Genişletilmiş mobilya bileşenleri, kamyon döşemeleri |
5×10 ft | 5'×10' | 1525×3050mm | Özel kamyon panelleri, büyük dekoratif paneller, geniş kalıp |
Üretim hattı aynı zamanda gibi çekirdek malzeme seçenekleriyle 8–40 mm aralığında çok kalınlıkta ürünler de üretebilmektedir. kavak, okaliptüs, huş ağacı, çam ve karışık çekirdek .
kavak
okaliptüs
huş ağacı
Temel Rekabet Avantajları
1. Esnek Üretim Yeteneği
Bir üretim hattı, 3×6 ila 5×10 ft arasındaki tüm spesifikasyon aralığını kapsamakta, birden fazla sabit spesifikasyonlu hat satın alma ihtiyacını ortadan kaldırarak ekipman yatırımını önemli ölçüde azaltmaktadır. Hızlı spesifikasyon değişimi, müşterilerin farklı sipariş taleplerine esnek bir şekilde yanıt vermesine yardımcı olur.
2. Geniş Format İşleme Yeteneği
5×10 ft'ye kadar büyük boyutlu panel üretimini destekler, özel kamyon döşemeleri ve büyük dekoratif paneller gibi üst düzey pazar taleplerini karşılar, müşteri ürün yelpazesini genişletir ve karlılığı artırır.
3. Yüksek Düzeyde Otomasyon
Tek dokunuşla spesifikasyon tarifi değiştirme özelliğine sahip PLC + HMI merkezi kontrol sistemi, manuel ayarlama süresini ve hata olasılığını azaltır. Üretim veri yönetimi için MES sistemleriyle arayüz oluşturabilir.
4. Ürün Kalite Güvencesi
Uluslararası gelişmiş pres teknolojisine atıfta bulunan sıcak pres, soğuk bölgeler olmadan yüksek sıcaklık homojenliği (doğruluk ±2°C) elde ederek tüm kartta tutarlı panel kalitesi sağlar. Hassas kalınlık kontrolü zımparalama kayıplarını en aza indirir.
5. Esnek Özelleştirme
Üretim kapasitesi, otomasyon düzeyi ve çevre standartları dahil olmak üzere müşterinin saha koşullarına, hammadde özelliklerine ve hedef pazarlara göre özelleştirilmiş konfigürasyonlar mevcuttur.
Hizmetler ve Destek
Ön Danışma: Pazar analizi, spesifikasyon konumlandırma, yatırım getirisi değerlendirmesi
Özelleştirilmiş Tasarım: Tesise, hammaddelere ve hedef pazarlara göre özel hat çözümleri
Ekipman İmalatı: Sıkı kalite kontrol, zamanında teslimat
Kurulum ve Devreye Alma: Yerinde kurulum, devreye alma ve deneme üretimi için profesyonel ekip
Personel Eğitimi: Operasyonlar, bakım ve spesifikasyon değiştirme konusunda kapsamlı eğitim
Satış Sonrası Servis: Yedek parça temini, uzaktan teşhis, düzenli denetimler, spesifikasyon genişletme desteği
Proses Desteği: Farklı spesifikasyona sahip ürünler için proses parametresi optimizasyon hizmetleri
